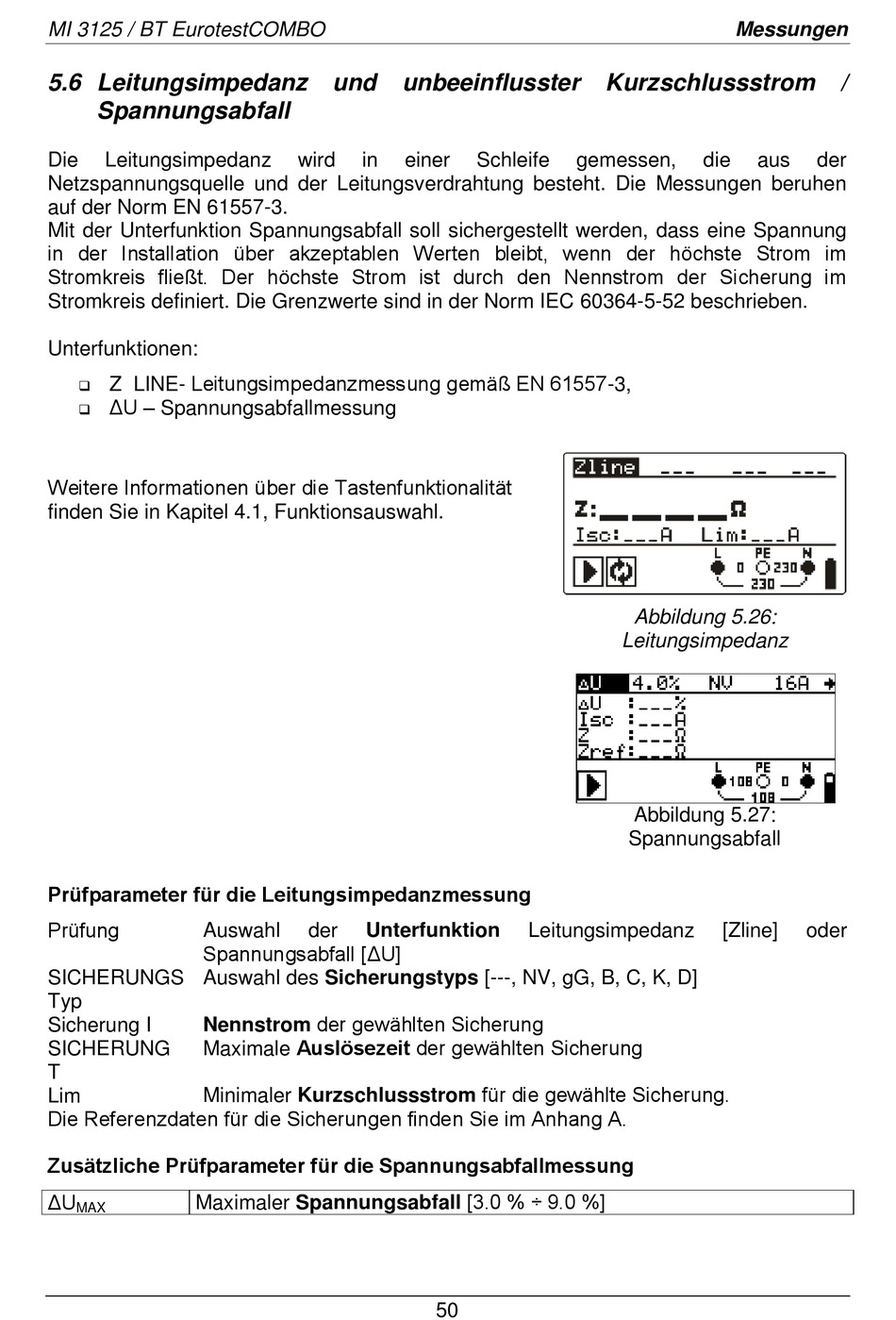

5.6 Leitungsimpedanz
Spannungsabfall
Die Leitungsimpedanz
Netzspannungsquelle und der Leitungsverdrahtung besteht. Die Messungen beruhen
auf der Norm EN 61557-3.
Mit der Unterfunktion Spannungsabfall soll sichergestellt werden, dass eine Spannung
in der Installation über akzeptablen Werten bleibt, wenn der höchste Strom im
Stromkreis fließt. Der höchste Strom ist durch den Nennstrom der Sicherung im
Stromkreis definiert. Die Grenzwerte sind in der Norm IEC 60364-5-52 beschrieben.
Unterfunktionen:
Z LINE- Leitungsimpedanzmessung gemäß EN 61557-3,

ΔU – Spannungsabfallmessung

Weitere Informationen über die Tastenfunktionalität
finden Sie in Kapitel 4.1, Funktionsauswahl.
Prüfparameter für die Leitungsimpedanzmessung
Prüfung
Auswahl
Spannungsabfall [ΔU]
Auswahl des Sicherungstyps [---, NV, gG, B, C, K, D]
SICHERUNGS
Typ
Nennstrom der gewählten Sicherung
Sicherung I
Maximale Auslösezeit der gewählten Sicherung
SICHERUNG
T
Minimaler Kurzschlussstrom für die gewählte Sicherung.
Lim
Die Referenzdaten für die Sicherungen finden Sie im Anhang A.
Zusätzliche Prüfparameter für die Spannungsabfallmessung
ΔU Maximaler Spannungsabfall [3.0 % ÷ 9.0 %]
MAX
und unbeeinflusster
wird in einer
der Unterfunktion
50
Kurzschlussstrom
Schleife gemessen,
Abbildung 5.26:
Leitungsimpedanz
Abbildung 5.27:
Spannungsabfall
Leitungsimpedanz
Messungen
/
die aus der
[Zline] oder
