38
6.3

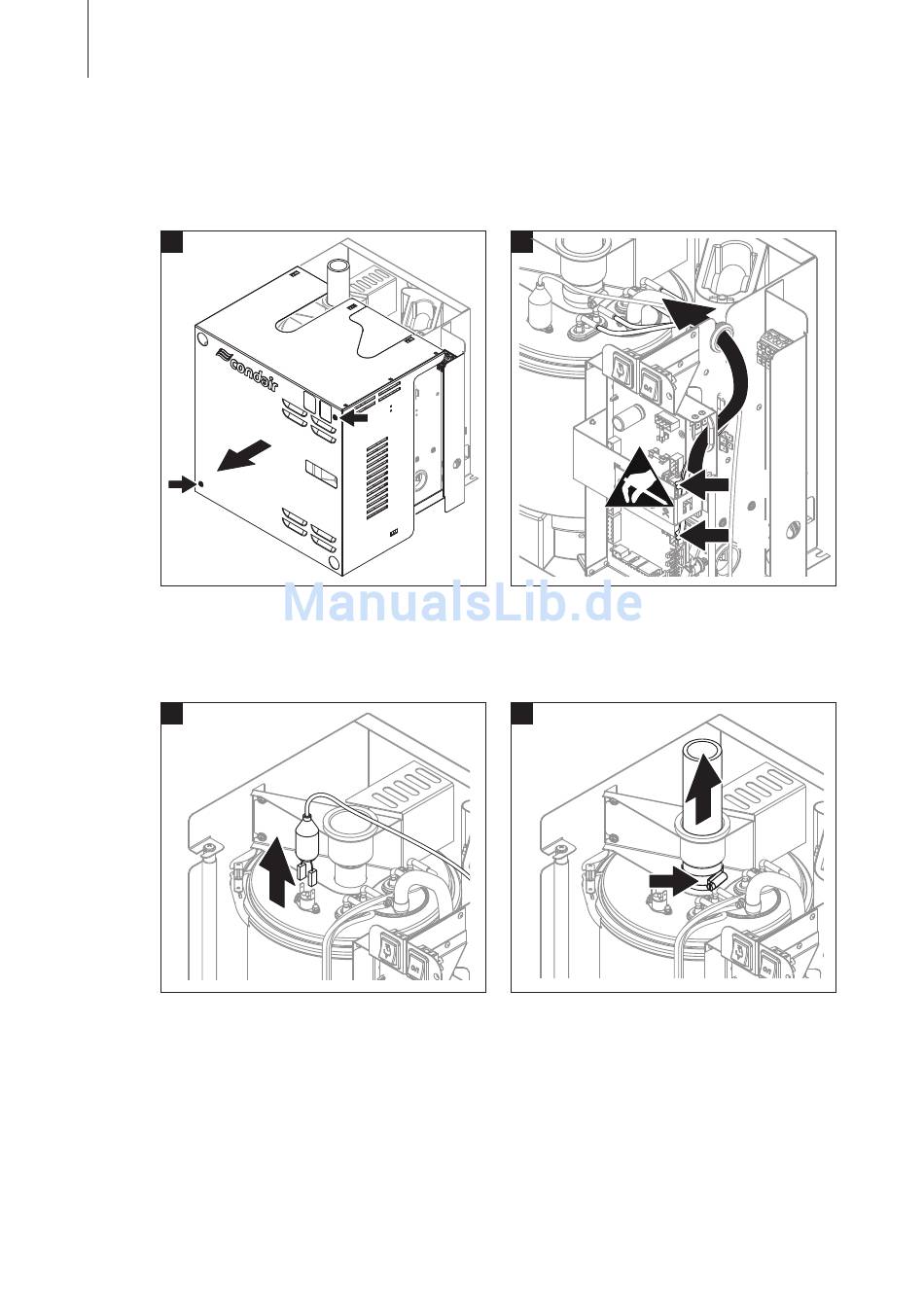

Aus- und Einbau von Gerätekomponenten für die Wartung
1. Dampf-Luftbefeuchter wie in Kapitel 5.5 beschrieben ausser Betrieb zu setzen und gegen
unbeabsichtigtes Einschalten zu sichern.
2
2. Zwei Schrauben der Geräteabdeckung lösen und Geräteabdeckung entfernen.
3. Auf dem Steuerprint die Kabel der Heizelemente lösen (Klemmen X3 und X4) und die Kabel
vorsichtig durch die Durchführungen in den Zylinderraum ziehen.
4
4. Schalterabdeckung nach oben schieben, dann die Anschlusskabel vorsichtig von den Anschlüssen
des Übertemperaturschalters abziehen.
5. Schlauchklemme am Dampfaustrittsstutzen mit Schraubenzieher lösen und Schlauch nach oben
vom Dampfanschluss abziehen.
3
5
X3
X4
