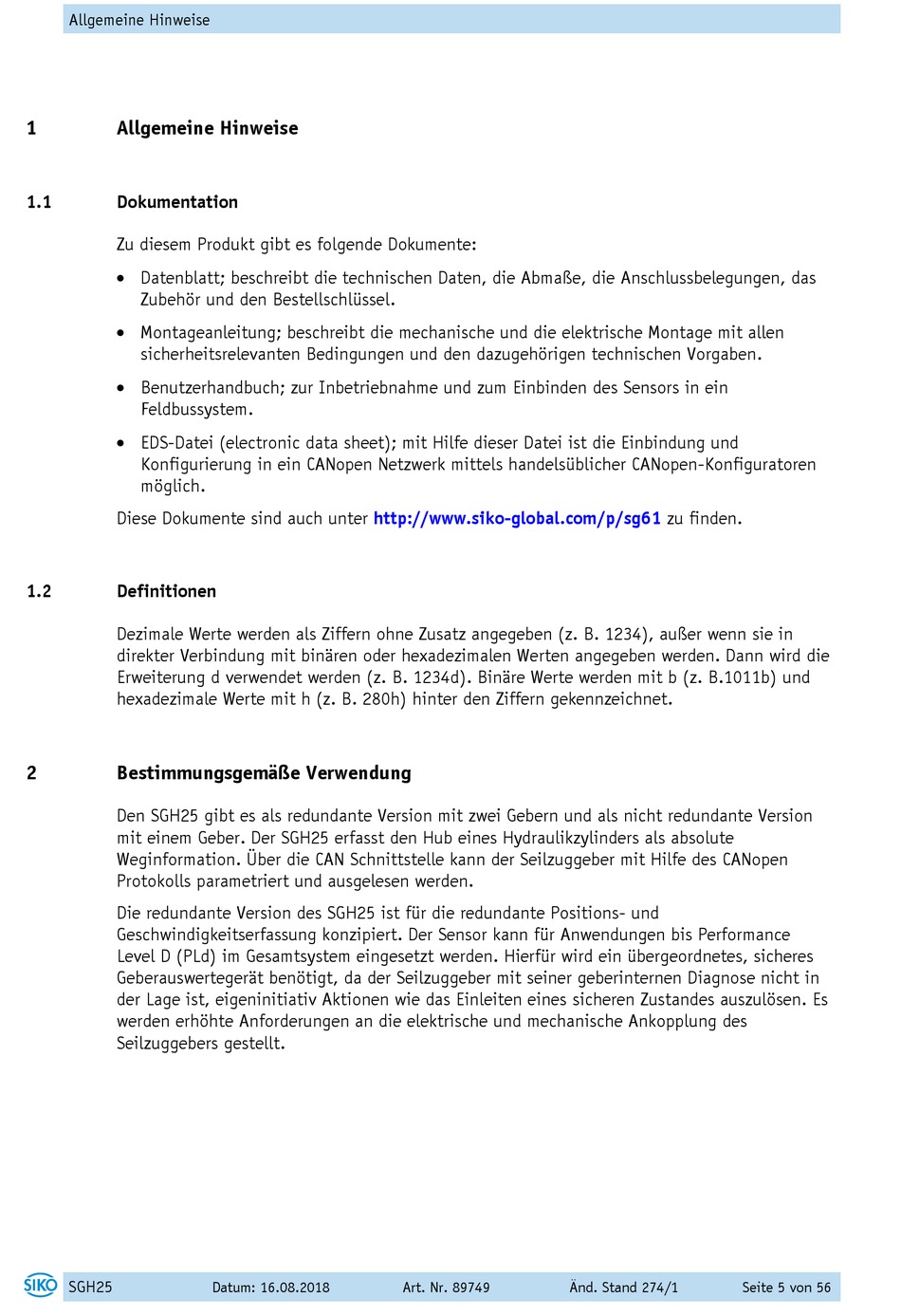

Allgemeine Hinweise

1 Allgemeine Hinweise
1.1

Dokumentation

Zu diesem Produkt gibt es folgende Dokumente:
 Datenblatt; beschreibt die technischen Daten, die Abmaße, die Anschlussbelegungen, das
Zubehör und den Bestellschlüssel.
 Montageanleitung; beschreibt die mechanische und die elektrische Montage mit allen
sicherheitsrelevanten Bedingungen und den dazugehörigen technischen Vorgaben.
 Benutzerhandbuch; zur Inbetriebnahme und zum Einbinden des Sensors in ein
Feldbussystem.
 EDS-Datei (electronic data sheet); mit Hilfe dieser Datei ist die Einbindung und
Konfigurierung in ein CANopen Netzwerk mittels handelsüblicher CANopen-Konfiguratoren
möglich.
Diese Dokumente sind auch unter
1.2

Definitionen

Dezimale Werte werden als Ziffern ohne Zusatz angegeben (z. B. 1234), außer wenn sie in
direkter Verbindung mit binären oder hexadezimalen Werten angegeben werden. Dann wird die
Erweiterung d verwendet werden (z. B. 1234d). Binäre Werte werden mit b (z. B.1011b) und
hexadezimale Werte mit h (z. B. 280h) hinter den Ziffern gekennzeichnet.
2 Bestimmungsgemäße Verwendung
Den SGH25 gibt es als redundante Version mit zwei Gebern und als nicht redundante Version
mit einem Geber. Der SGH25 erfasst den Hub eines Hydraulikzylinders als absolute
Weginformation. Über die CAN Schnittstelle kann der Seilzuggeber mit Hilfe des CANopen
Protokolls parametriert und ausgelesen werden.
Die redundante Version des SGH25 ist für die redundante Positions- und
Geschwindigkeitserfassung konzipiert. Der Sensor kann für Anwendungen bis Performance
Level D (PLd) im Gesamtsystem eingesetzt werden. Hierfür wird ein übergeordnetes, sicheres
Geberauswertegerät benötigt, da der Seilzuggeber mit seiner geberinternen Diagnose nicht in
der Lage ist, eigeninitiativ Aktionen wie das Einleiten eines sicheren Zustandes auszulösen. Es
werden erhöhte Anforderungen an die elektrische und mechanische Ankopplung des
Seilzuggebers gestellt.
