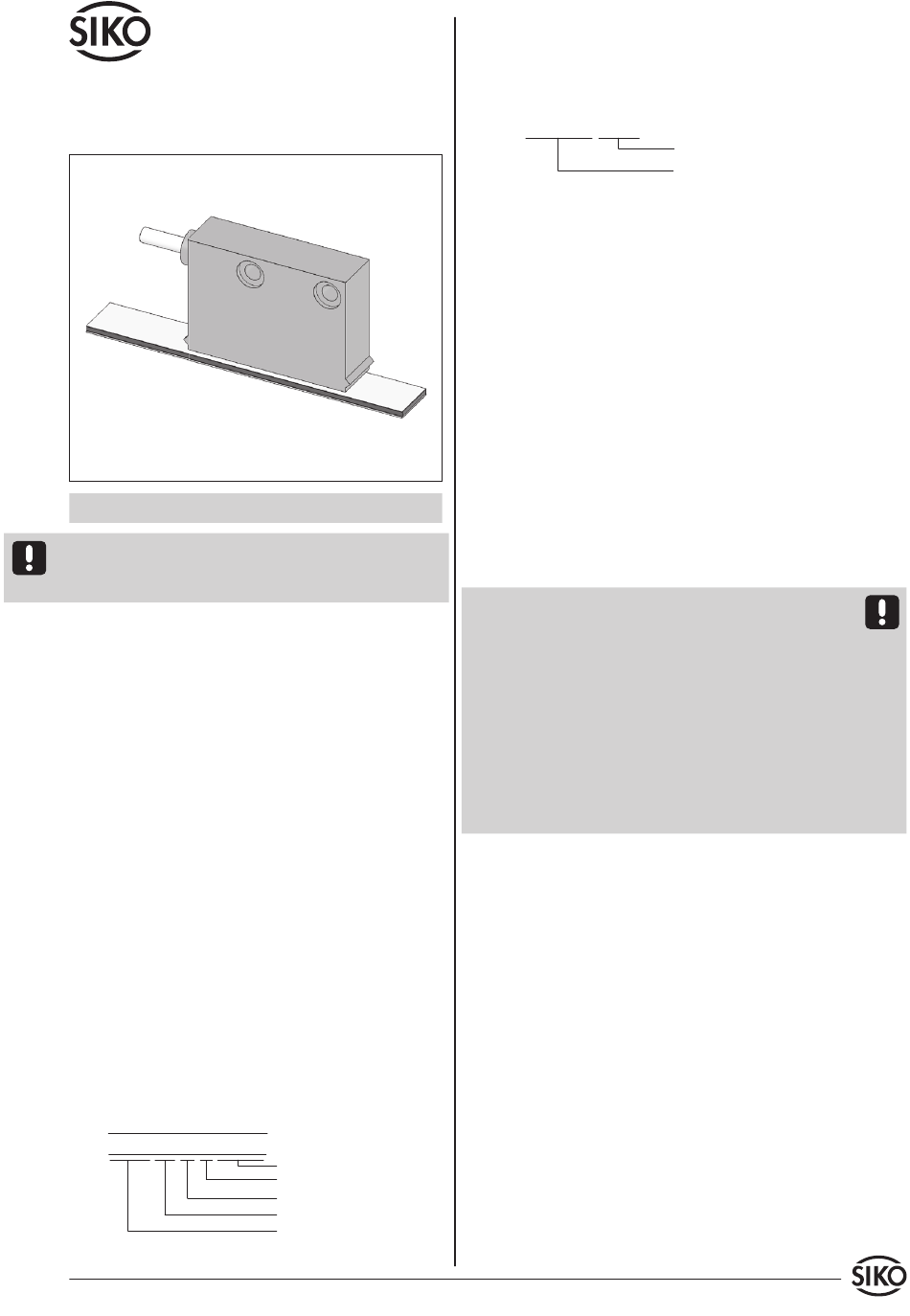

Benutzerinformation

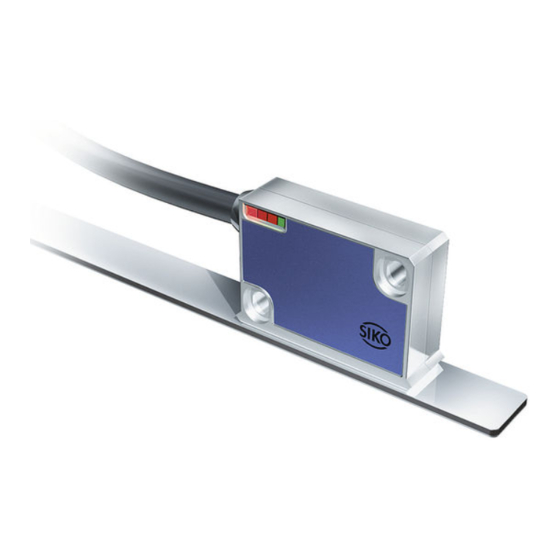

MSK100 + MB100/1
Magnetsensor und Magnetband
DEUTSCH
Sensordarstellungen sind exemplarisch und gül-
tig für alle Bauformen, sofern nicht gesondert be-
schrieben.
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Magnetband: Das Magnetband ist durch eine fort-
laufende Bedruckung identifizierbar.
MBxxxx GEK WT RP NNNNNN
MSK100+MB100/1
Datum 24.11.2014
Chargennummer
Referenzpunkt
Werkstoff-Trägerband
Genauigkeit
MB Typ
Magnetsensor: Das Typenschild zeigt den Geräte-
typ mit Variantennummer. Die Lieferpapiere ordnen
jeder Variantennummer eine detaillierte Bestellbe-
zeichnung zu.
z. B.
MSK100 - 0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüsse,
wie z. B. Spritzwasser, Lösungsmittel, Staub, Schlä-
ge, Vibrationen, starke Temperaturschwankungen
geschützt werden.
3.1 Montage Magnetband
Die Montage muss plan zur Montagefläche bzw. der
zu messenden Strecke erfolgen. Welligkeiten ver-
schlechtern immer die Messgenauigkeit.
Aus technischen Gründen muss bei der Länge, ge-
genüber der Messstrecke, ein Zumaß von 30 mm
berücksichtigt werden.
Achtung! Um optimale Verklebungen zu erreichen
müssen alle antiadhäsiven Fremdsubstanzen (Öl,
Fett, Staub usw.) durch möglichst rückstandslos
verdunstende Reinigungsmittel entfernt werden.
Als Reinigungsmittel eignen sich u. a. Ketone (Ace-
ton) oder Alkohole, die u. a. von den Firmen Loctite
und 3M als Schnellreiniger angeboten werden. Die
Klebeflächen müssen trocken sein und es ist mit
höchstmöglichem Anpressdruck zu verkleben. Die
Verklebungstemperatur ist optimal zwischen 20 °C
und 30 °C in trockenen Räumen.
Tip! Bei Verklebung langer Bänder sollte die
Schutzfolie des Klebebandes über eine kurze Teil-
strecke abgezogen werden, um das Band zu fixie-
ren. Daraufhin erfolgt das Ausrichten des Bandes.
Nun kann über die restliche Länge die Schutzfolie,
unter gleichzeitigem Andruck des Bandes, seitlich
herausgezogen werden (als Hilfsmittel kann eine
Tapetenandrückwalze verwendet werden).
Montageschritte (Abb. 1)
• Befestigungsfläche (1) sorgfältig reinigen.
• Am Magnetband die Schutzfolie (2) des Klebe-
bandes (3) entfernen.
• Magnetband (4) aufkleben.
• Magnetbandoberfläche sorgfältig reinigen.
• Am Abdeckband (5) die Schutzfolie (6) des Klebe-
bandes entfernen.
Art.Nr. 81497
Varianten-Nr.
Geräte-Typ
Änd. Stand 381/14
1
