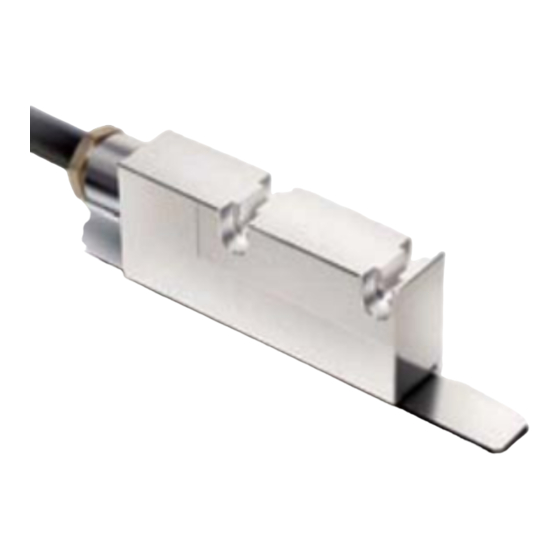

Magnetsensor, magnetband

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Benutzerinformation
MSA111, MBA111
Magnetsensor, Magnetband
DEUTSCH
1. Gewährleistungshinweise
Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B.
MSA111-0023
Varianten-Nr.
Geräte-Typ
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
MSA111, MBA111
Datum 10.12.2007
se, wie z.B. Spritzwasser, Staub, Schläge, Tempe-
ratur geschützt werden.
Achtung! Beachten Sie bei der Montage des Sen-
sors oder des Magnetbandes die Abgleichverfahr-
richtung, den notwendigen Abgleichweg von ca.
20mm und die richtige Ausrichtung beider System-
komponenten zueinander. Nach einem Austausch
des Sensors MSA111 muss zwingend ein Sensorab-
gleich durchgeführt werden. (siehe Benutzerinfor-
mation AEA111)
Verfahrrichtung beim Abgleich
Bedruckung
auf Sensor

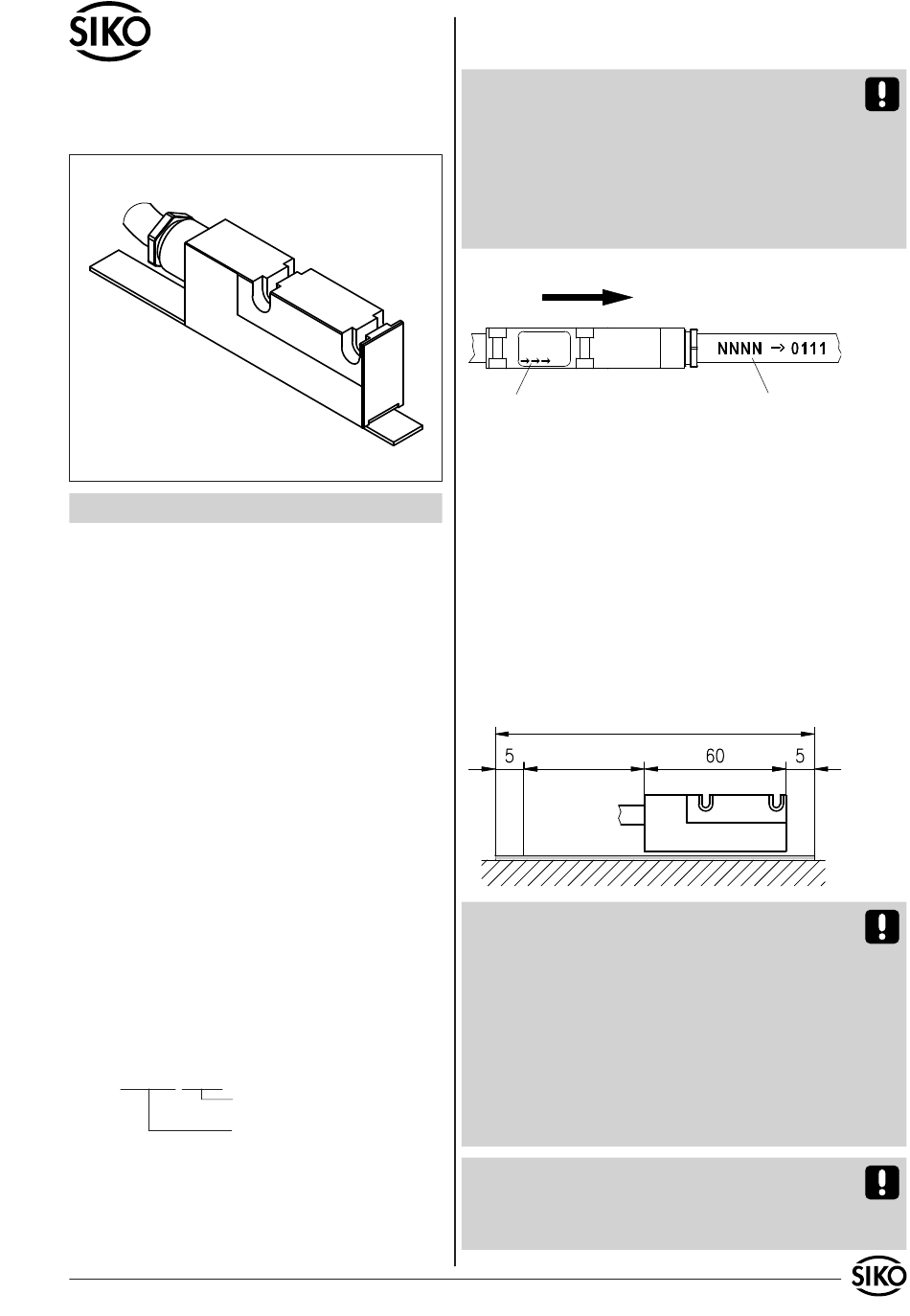

Abb. 1: Sensorabgleich / Ausrichtung
Montage Magnetband
Die Montage muss plan zur Montagefläche bzw. der
zu messenden Strecke erfolgen. Welligkeiten ver-
schlechtern immer die Messgenauigkeit. Es ist für
ausreichenden mechanischen Schutz zu sorgen.
(z.B. gegen Schläge und Vibration).
Aus technischen Gründen muss bei der Länge, ge-
genüber der Messstrecke, ein Zumaß von 70mm
berücksichtigt werden.
erf. Bandlänge = Messweg + 70mm (min. 200mm)
Messweg
Achtung! Um optimale Verklebungen zu erreichen
müssen alle antiadhäsiven Fremdsubstanzen (Öl,
Fett, Staub usw.) durch möglichst rückstandslos
verdunstende Reinigungsmittel entfernt werden.
Als Reinigungsmittel eignen sich u.a. Ketone (Ace-
ton) oder Alkohole, die u.a. von den Firmen Locti-
te und 3M als Schnellreiniger angeboten werden.
Die Klebeflächen müssen trocken sein und es ist
mit höchstmöglichem Anpressdruck zu verkleben.
Die Verklebungstemperatur ist optimal zwischen
20°C und 30°C in trockenen Räumen.
Tip! Bei Verklebung langer Bänder sollte die
Schutzfolie des Klebebandes über eine kurze Teil-
strecke abgezogen werden, um das Band zu fixie-
ren. Daraufhin erfolgt das Ausrichten des Bandes.
Art.Nr. 83406
Bedruckung
auf Band
Änd. Stand 334/07
1
