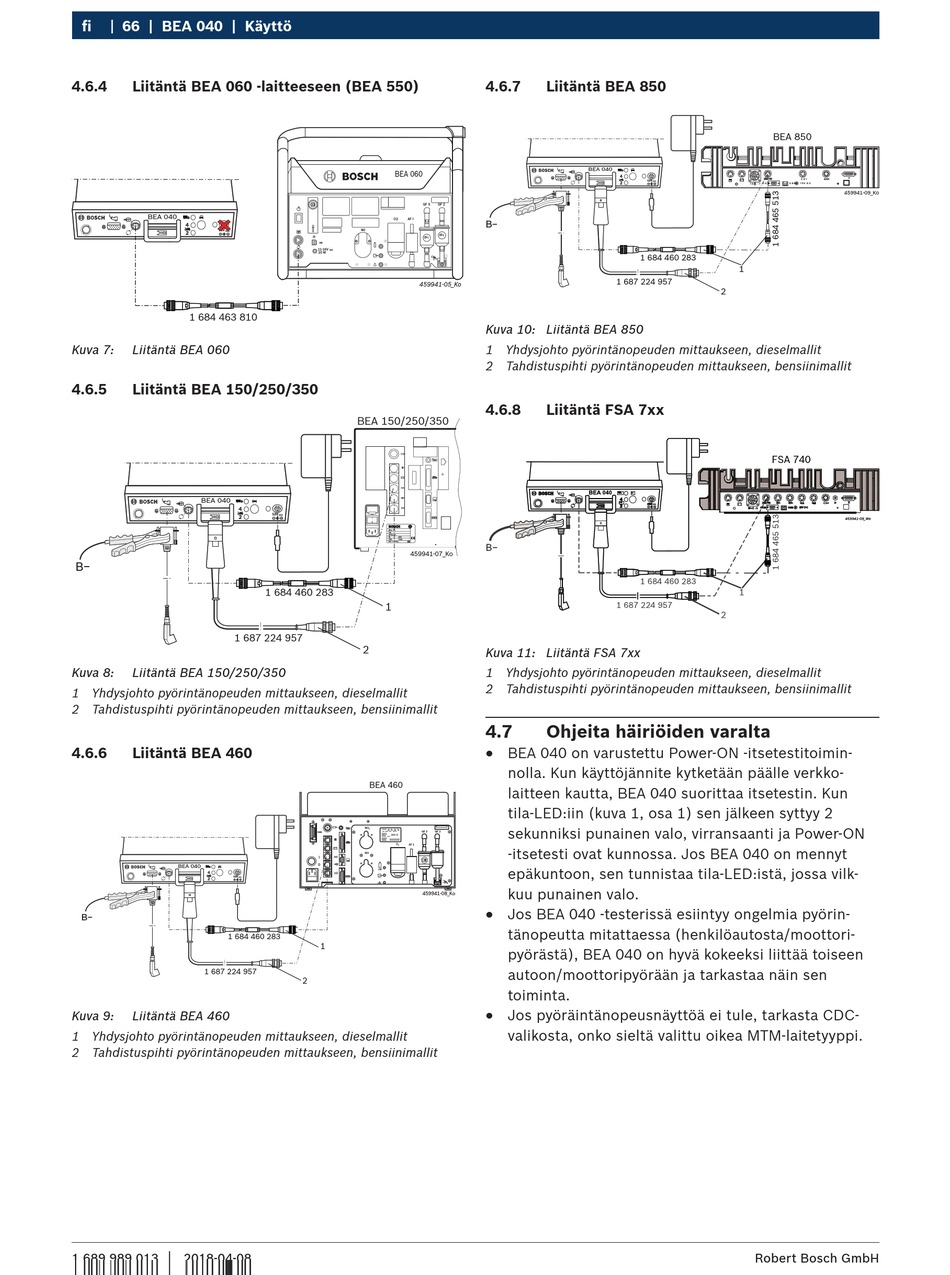

fi 66 | BEA 040 | Käyttö
4.6.4 Liitäntä BEA 060 -laitteeseen (BEA 550)
BEA 040
12V
1 684 463 810
Kuva 7: Liitäntä BEA 060
4.6.5 Liitäntä BEA 150/250/350
BEA 040
B−
1 687 224 957
Kuva 8: Liitäntä BEA 150/250/350
1 Yhdysjohto pyörintänopeuden mittaukseen, dieselmallit
2 Tahdistuspihti pyörintänopeuden mittaukseen, bensiinimallit
4.6.6 Liitäntä BEA 460
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Kuva 9: Liitäntä BEA 460
1 Yhdysjohto pyörintänopeuden mittaukseen, dieselmallit
2 Tahdistuspihti pyörintänopeuden mittaukseen, bensiinimallit
|
1 689 989 013 2018-04-08
BEA 060
GF 3 GF 2
O2 AF I
N0
11-16V
20 W
459941-05_Ko
BEA 150/250/350
12V
459941-07_Ko
1 684 460 283
1
2
BEA 460
NO
2
OBD GF 3 GF 2
O AF 1
2
NO
I
0
cal
459941-08_Ko
1
2
4.6.7 Liitäntä BEA 850
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Kuva 10: Liitäntä BEA 850
1 Yhdysjohto pyörintänopeuden mittaukseen, dieselmallit
2 Tahdistuspihti pyörintänopeuden mittaukseen, bensiinimallit
4.6.8 Liitäntä FSA 7xx
Kuva 11: Liitäntä FSA 7xx
1 Yhdysjohto pyörintänopeuden mittaukseen, dieselmallit
2 Tahdistuspihti pyörintänopeuden mittaukseen, bensiinimallit
4.7 Ohjeita häiriöiden varalta
R
BEA 040 on varustettu Power-ON -itsetestitoimin-
nolla. Kun käyttöjännite kytketään päälle verkko-
laitteen kautta, BEA 040 suorittaa itsetestin. Kun
tila-LED:iin (kuva 1, osa 1) sen jälkeen syttyy 2
sekunniksi punainen valo, virransaanti ja Power-ON
-itsetesti ovat kunnossa. Jos BEA 040 on mennyt
epäkuntoon, sen tunnistaa tila-LED:istä, jossa vilk-
kuu punainen valo.
R
Jos BEA 040 -testerissä esiintyy ongelmia pyörin-
tänopeutta mitattaessa (henkilöautosta/moottori-
pyörästä), BEA 040 on hyvä kokeeksi liittää toiseen
autoon/moottoripyörään ja tarkastaa näin sen
toiminta.
R
Jos pyöräintänopeusnäyttöä ei tule, tarkasta CDC-
valikosta, onko sieltä valittu oikea MTM-laitetyyppi.
BEA 850
C H 1 X
1 5 + - 1 C O M U S B 1 5 V D C
459941-09_Ko
1
2
FSA 740
459941-09_We
