ro

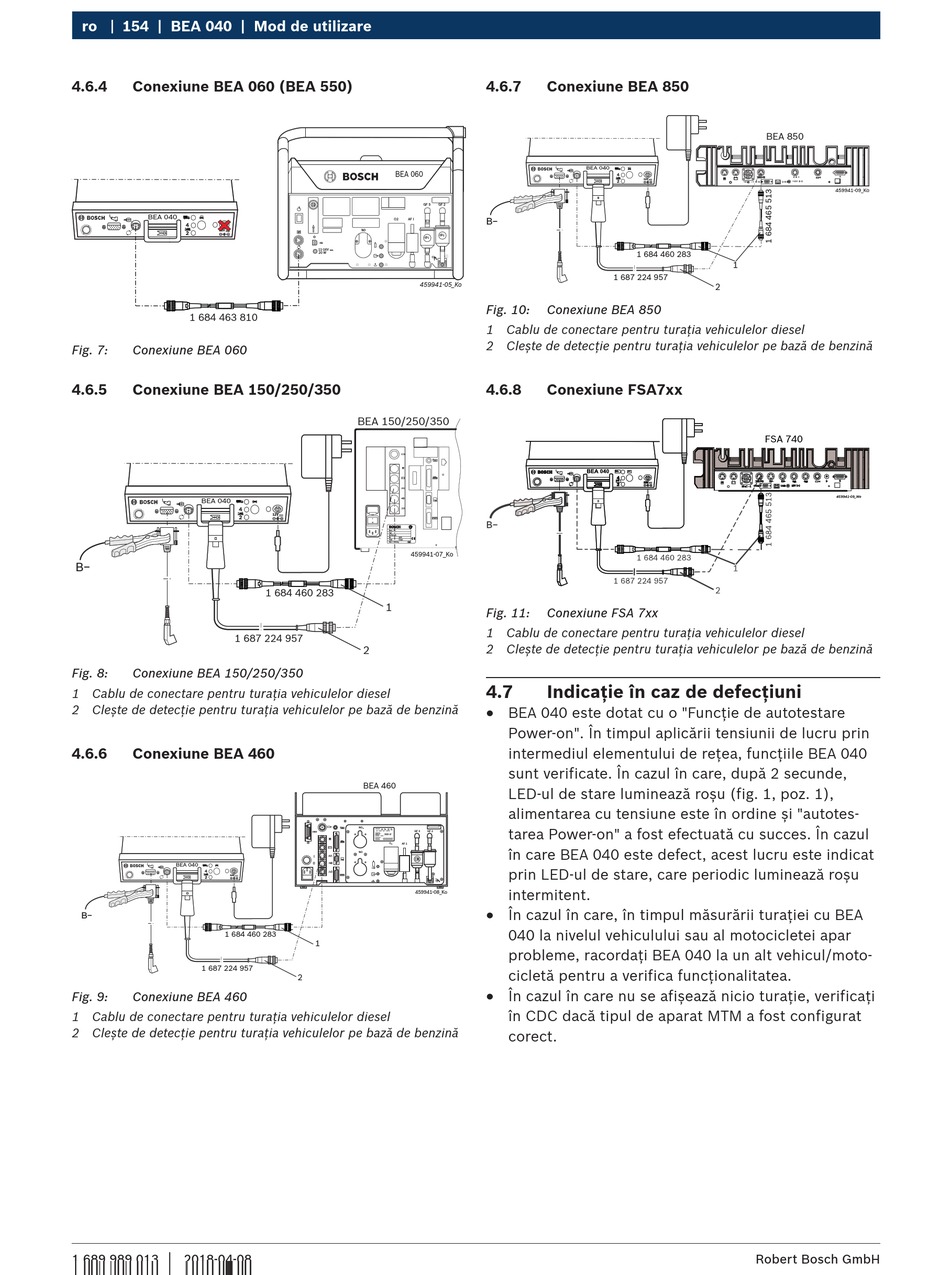

154 | BEA 040 | Mod de utilizare
4.6.4
Conexiune BEA 060 (BEA 550)
BEA 040
12V
1 684 463 810
Fig. 7:
Conexiune BEA 060
4.6.5
Conexiune BEA 150/250/350
BEA 040
B−
1 687 224 957
Fig. 8:
Conexiune BEA 150/250/350
1 Cablu de conectare pentru turația vehiculelor diesel
2 Clește de detecție pentru turația vehiculelor pe bază de benzină
4.6.6
Conexiune BEA 460
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Fig. 9:
Conexiune BEA 460
1 Cablu de conectare pentru turația vehiculelor diesel
2 Clește de detecție pentru turația vehiculelor pe bază de benzină
|
1 689 989 013
2018-04-08
BEA 060
GF 3
GF 2
O2
AF I
N0
11-16V
20 W
459941-05_Ko
BEA 150/250/350
12V
459941-07_Ko
1 684 460 283
1
2
BEA 460
NO
2
OBD
GF 3
GF 2
O
AF 1
2
NO
I
0
cal
459941-08_Ko
1
2
4.6.7
Conexiune BEA 850
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Fig. 10:
Conexiune BEA 850
1 Cablu de conectare pentru turația vehiculelor diesel
2 Clește de detecție pentru turația vehiculelor pe bază de benzină
4.6.8
Conexiune FSA7xx
Fig. 11:
Conexiune FSA 7xx
1 Cablu de conectare pentru turația vehiculelor diesel
2 Clește de detecție pentru turația vehiculelor pe bază de benzină
4.7
Indicație în caz de defecțiuni
R
BEA 040 este dotat cu o "Funcție de autotestare
Power-on". În timpul aplicării tensiunii de lucru prin
intermediul elementului de rețea, funcțiile BEA 040
sunt verificate. În cazul în care, după 2 secunde,
LED-ul de stare luminează roşu (fig. 1, poz. 1),
alimentarea cu tensiune este în ordine şi "autotes-
tarea Power-on" a fost efectuată cu succes. În cazul
în care BEA 040 este defect, acest lucru este indicat
prin LED-ul de stare, care periodic luminează roşu
intermitent.
R
În cazul în care, în timpul măsurării turației cu BEA
040 la nivelul vehiculului sau al motocicletei apar
probleme, racordați BEA 040 la un alt vehicul/moto-
cicletă pentru a verifica funcționalitatea.
R
În cazul în care nu se afişează nicio turație, verificați
în CDC dacă tipul de aparat MTM a fost configurat
corect.
BEA 850
X
C H 1
1 5 +
- 1 C O M
U S B
1 5 V D C
459941-09_Ko
1
2
FSA 740
459941-09_We
