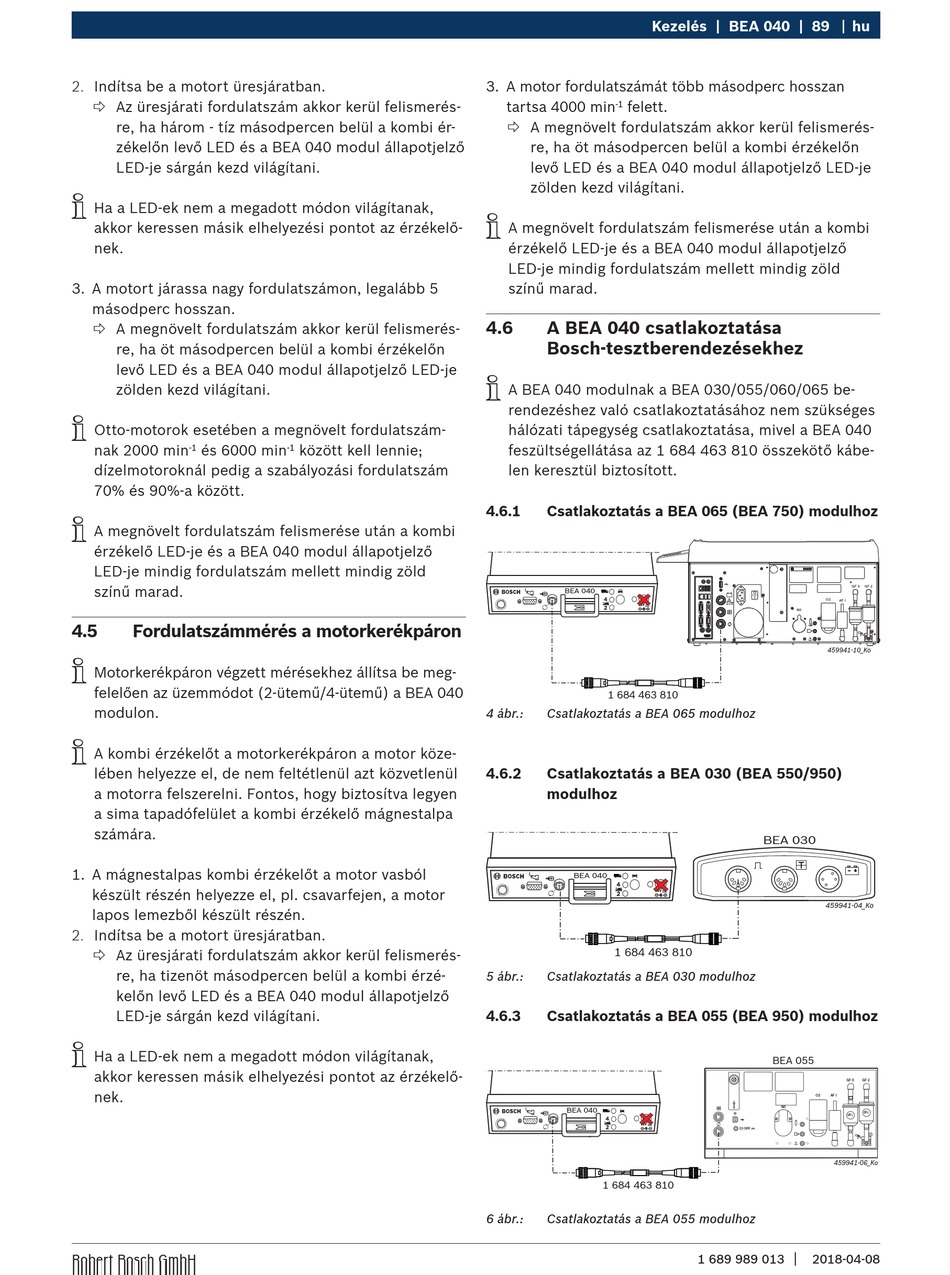

2. Indítsa be a motort üresjáratban.
 Az üresjárati fordulatszám akkor kerül felismerés-
re, ha három - tíz másodpercen belül a kombi ér-
zékelőn levő LED és a BEA 040 modul állapotjelző
LED-je sárgán kezd világítani.
i
Ha a LED-ek nem a megadott módon világítanak,
akkor keressen másik elhelyezési pontot az érzékelő-
nek.
3. A motort járassa nagy fordulatszámon, legalább 5
másodperc hosszan.
 A megnövelt fordulatszám akkor kerül felismerés-
re, ha öt másodpercen belül a kombi érzékelőn
levő LED és a BEA 040 modul állapotjelző LED-je
zölden kezd világítani.
i
Otto-motorok esetében a megnövelt fordulatszám-
nak 2000 min és 6000 min
-1
dízelmotoroknál pedig a szabályozási fordulatszám
70% és 90%-a között.
i
A megnövelt fordulatszám felismerése után a kombi
érzékelő LED-je és a BEA 040 modul állapotjelző
LED-je mindig fordulatszám mellett mindig zöld
színű marad.
4.5 Fordulatszámmérés a motorkerékpáron
i
Motorkerékpáron végzett mérésekhez állítsa be meg-
felelően az üzemmódot (2-ütemű/4-ütemű) a BEA 040
modulon.
i
A kombi érzékelőt a motorkerékpáron a motor köze-
lében helyezze el, de nem feltétlenül azt közvetlenül
a motorra felszerelni. Fontos, hogy biztosítva legyen
a sima tapadófelület a kombi érzékelő mágnestalpa
számára.
1. A mágnestalpas kombi érzékelőt a motor vasból
készült részén helyezze el, pl. csavarfejen, a motor
lapos lemezből készült részén.
2. Indítsa be a motort üresjáratban.
 Az üresjárati fordulatszám akkor kerül felismerés-
re, ha tizenöt másodpercen belül a kombi érzé-
kelőn levő LED és a BEA 040 modul állapotjelző
LED-je sárgán kezd világítani.
i
Ha a LED-ek nem a megadott módon világítanak,
akkor keressen másik elhelyezési pontot az érzékelő-
nek.
Robert Bosch GmbH
között kell lennie;
-1
Kezelés | BEA 040 | 89
3. A motor fordulatszámát több másodperc hosszan
tartsa 4000 min felett.
-1
 A megnövelt fordulatszám akkor kerül felismerés-
re, ha öt másodpercen belül a kombi érzékelőn
levő LED és a BEA 040 modul állapotjelző LED-je
zölden kezd világítani.
i
A megnövelt fordulatszám felismerése után a kombi
érzékelő LED-je és a BEA 040 modul állapotjelző
LED-je mindig fordulatszám mellett mindig zöld
színű marad.
4.6 A BEA 040 csatlakoztatása
Bosch-tesztberendezésekhez
i
A BEA 040 modulnak a BEA 030/055/060/065 be-
rendezéshez való csatlakoztatásához nem szükséges
hálózati tápegység csatlakoztatása, mivel a BEA 040
feszültségellátása az 1 684 463 810 összekötő kábe-
len keresztül biztosított.
4.6.1 Csatlakoztatás a BEA 065 (BEA 750) modulhoz
BEA 040
12V
1 684 463 810
4 ábr.: Csatlakoztatás a BEA 065 modulhoz
4.6.2 Csatlakoztatás a BEA 030 (BEA 550/950)

modulhoz

BEA 040
12V
1 684 463 810
5 ábr.: Csatlakoztatás a BEA 030 modulhoz
4.6.3 Csatlakoztatás a BEA 055 (BEA 950) modulhoz
BEA 040
12V
1 684 463 810
6 ábr.: Csatlakoztatás a BEA 055 modulhoz
hu
GF 3 GF 2
0
O2
AF I
30 V
60 V
N0
cal
459941-10_Ko
BEA 030
459941-04_Ko
BEA 055
GF 3 GF 2
O2 AF I
N0
11-16V
459941-06_Ko
|
