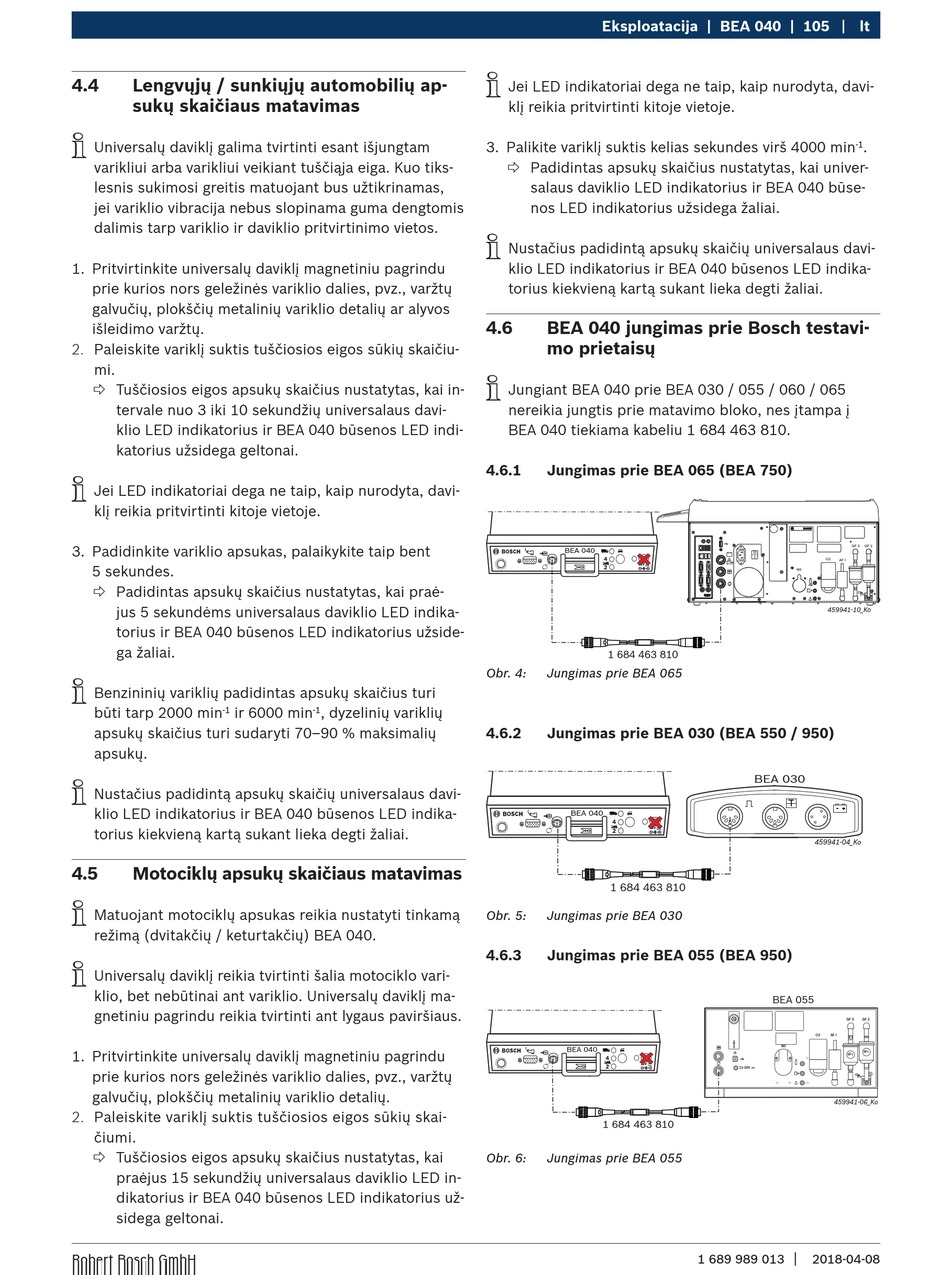

Bosch BEA 040 Originalbetriebsanleitung Seite 105

4.4 Lengvųjų / sunkiųjų automobilių ap-
sukų skaičiaus matavimas
i
Universalų daviklį galima tvirtinti esant išjungtam
varikliui arba varikliui veikiant tuščiąja eiga. Kuo tiks-
lesnis sukimosi greitis matuojant bus užtikrinamas,
jei variklio vibracija nebus slopinama guma dengtomis
dalimis tarp variklio ir daviklio pritvirtinimo vietos.
1. Pritvirtinkite universalų daviklį magnetiniu pagrindu
prie kurios nors geležinės variklio dalies, pvz., varžtų
galvučių, plokščių metalinių variklio detalių ar alyvos
išleidimo varžtų.
2. Paleiskite variklį suktis tuščiosios eigos sūkių skaičiu-
mi.
 Tuščiosios eigos apsukų skaičius nustatytas, kai in-
tervale nuo 3 iki 10 sekundžių universalaus davi-
klio LED indikatorius ir BEA 040 būsenos LED indi-
katorius užsidega geltonai.
i
Jei LED indikatoriai dega ne taip, kaip nurodyta, davi-
klį reikia pritvirtinti kitoje vietoje.
3. Padidinkite variklio apsukas, palaikykite taip bent
5 sekundes.
 Padidintas apsukų skaičius nustatytas, kai praė-
jus 5 sekundėms universalaus daviklio LED indika-
torius ir BEA 040 būsenos LED indikatorius užside-
ga žaliai.
i
Benzininių variklių padidintas apsukų skaičius turi
būti tarp 2000 min ir 6000 min
-1
apsukų skaičius turi sudaryti 70–90 % maksimalių
apsukų.
i
Nustačius padidintą apsukų skaičių universalaus davi-
klio LED indikatorius ir BEA 040 būsenos LED indika-
torius kiekvieną kartą sukant lieka degti žaliai.
4.5 Motociklų apsukų skaičiaus matavimas
i
Matuojant motociklų apsukas reikia nustatyti tinkamą
režimą (dvitakčių / keturtakčių) BEA 040.
i
Universalų daviklį reikia tvirtinti šalia motociklo vari-
klio, bet nebūtinai ant variklio. Universalų daviklį ma-
gnetiniu pagrindu reikia tvirtinti ant lygaus paviršiaus.
1. Pritvirtinkite universalų daviklį magnetiniu pagrindu
prie kurios nors geležinės variklio dalies, pvz., varžtų
galvučių, plokščių metalinių variklio detalių.
2. Paleiskite variklį suktis tuščiosios eigos sūkių skai-
čiumi.
 Tuščiosios eigos apsukų skaičius nustatytas, kai
praėjus 15 sekundžių universalaus daviklio LED in-
dikatorius ir BEA 040 būsenos LED indikatorius už-
sidega geltonai.
Robert Bosch GmbH
i
3. Palikite variklį suktis kelias sekundes virš 4000 min
i
4.6
i
4.6.1
Obr. 4:
, dyzelinių variklių
-1
4.6.2
Obr. 5:
4.6.3
Obr. 6:
Eksploatacija | BEA 040 | 105
Jei LED indikatoriai dega ne taip, kaip nurodyta, davi-
klį reikia pritvirtinti kitoje vietoje.
 Padidintas apsukų skaičius nustatytas, kai univer-
salaus daviklio LED indikatorius ir BEA 040 būse-
nos LED indikatorius užsidega žaliai.
Nustačius padidintą apsukų skaičių universalaus davi-
klio LED indikatorius ir BEA 040 būsenos LED indika-
torius kiekvieną kartą sukant lieka degti žaliai.
BEA 040 jungimas prie Bosch testavi-
mo prietaisų
Jungiant BEA 040 prie BEA 030 / 055 / 060 / 065
nereikia jungtis prie matavimo bloko, nes įtampa į
BEA 040 tiekiama kabeliu 1 684 463 810.
Jungimas prie BEA 065 (BEA 750)
BEA 040
12V
1 684 463 810
Jungimas prie BEA 065
Jungimas prie BEA 030 (BEA 550 / 950)
BEA 040
12V
1 684 463 810
Jungimas prie BEA 030
Jungimas prie BEA 055 (BEA 950)
BEA 040
12V
1 684 463 810
Jungimas prie BEA 055
lt
.
-1
GF 3 GF 2
0
O2
AF I
30 V
60 V
N0
cal
459941-10_Ko
BEA 030
459941-04_Ko
BEA 055
GF 3 GF 2
O2 AF I
N0
11-16V
459941-06_Ko
|
1 689 989 013 2018-04-08
