pt 146 | BEA 040 | Operação

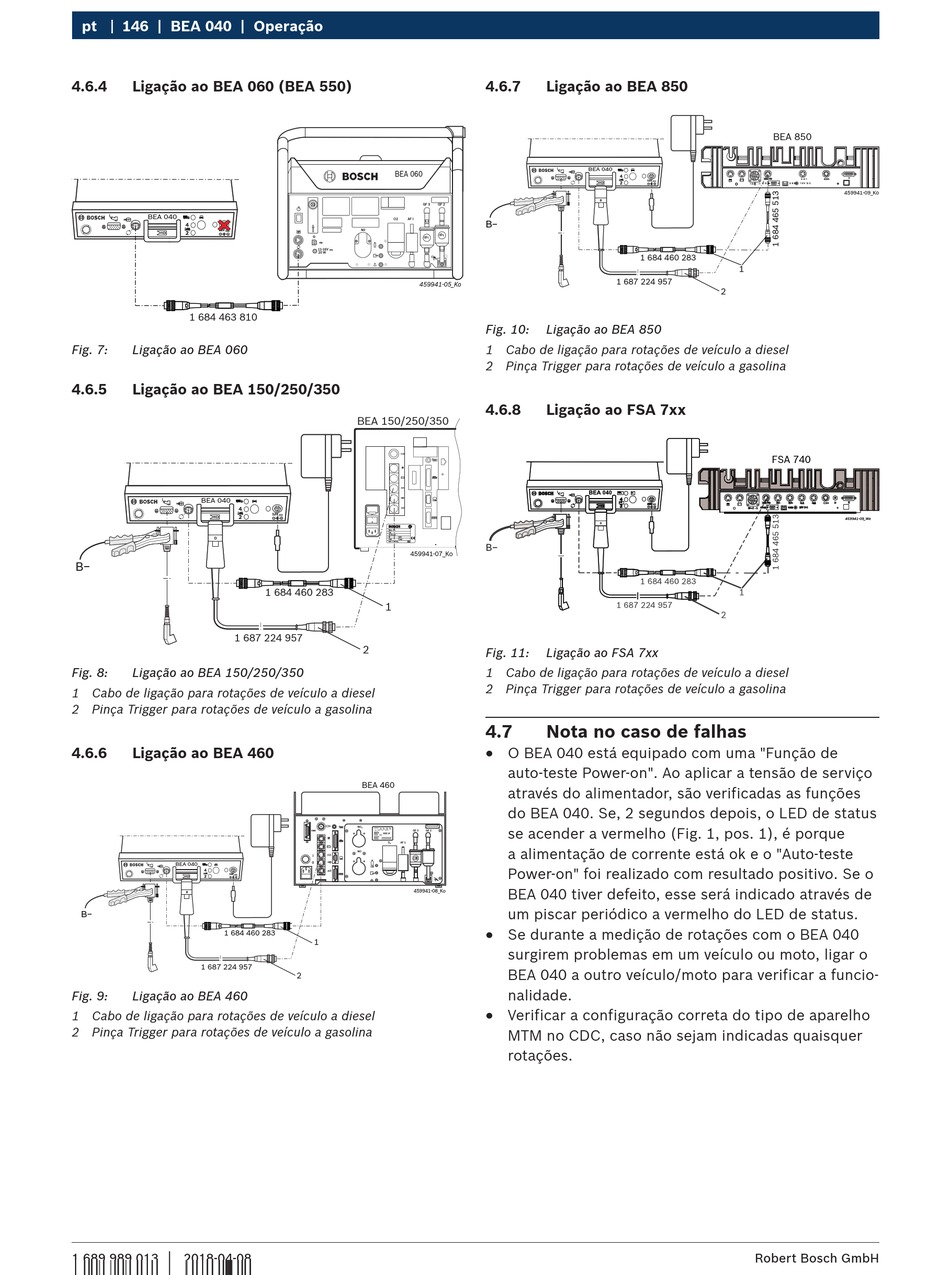

4.6.4 Ligação ao BEA 060 (BEA 550)
BEA 040
12V
1 684 463 810
Fig. 7: Ligação ao BEA 060
4.6.5 Ligação ao BEA 150/250/350
BEA 040
B−
1 687 224 957
Fig. 8: Ligação ao BEA 150/250/350
1 Cabo de ligação para rotações de veículo a diesel
2 Pinça Trigger para rotações de veículo a gasolina
4.6.6 Ligação ao BEA 460
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Fig. 9: Ligação ao BEA 460
1 Cabo de ligação para rotações de veículo a diesel
2 Pinça Trigger para rotações de veículo a gasolina
|
1 689 989 013 2018-04-08
BEA 060
GF 3 GF 2
O2 AF I
N0
11-16V
20 W
459941-05_Ko
BEA 150/250/350
12V
459941-07_Ko
1 684 460 283
1
2
BEA 460
NO
2
GF 3 GF 2
OBD
O AF 1
2
NO
I
0
cal
459941-08_Ko
1
2
4.6.7 Ligação ao BEA 850
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Fig. 10: Ligação ao BEA 850
1 Cabo de ligação para rotações de veículo a diesel
2 Pinça Trigger para rotações de veículo a gasolina
4.6.8 Ligação ao FSA 7xx
Fig. 11: Ligação ao FSA 7xx
1 Cabo de ligação para rotações de veículo a diesel
2 Pinça Trigger para rotações de veículo a gasolina
4.7 Nota no caso de falhas
R
O BEA 040 está equipado com uma "Função de
auto-teste Power-on". Ao aplicar a tensão de serviço
através do alimentador, são verificadas as funções
do BEA 040. Se, 2 segundos depois, o LED de status
se acender a vermelho (Fig. 1, pos. 1), é porque
a alimentação de corrente está ok e o "Auto-teste
Power-on" foi realizado com resultado positivo. Se o
BEA 040 tiver defeito, esse será indicado através de
um piscar periódico a vermelho do LED de status.
R
Se durante a medição de rotações com o BEA 040
surgirem problemas em um veículo ou moto, ligar o
BEA 040 a outro veículo/moto para verificar a funcio-
nalidade.
R
Verificar a configuração correta do tipo de aparelho
MTM no CDC, caso não sejam indicadas quaisquer
rotações.
BEA 850
C H 1 X
1 5 + - 1 C O M U S B 1 5 V D C
459941-09_Ko
1
2
FSA 740
459941-09_We
