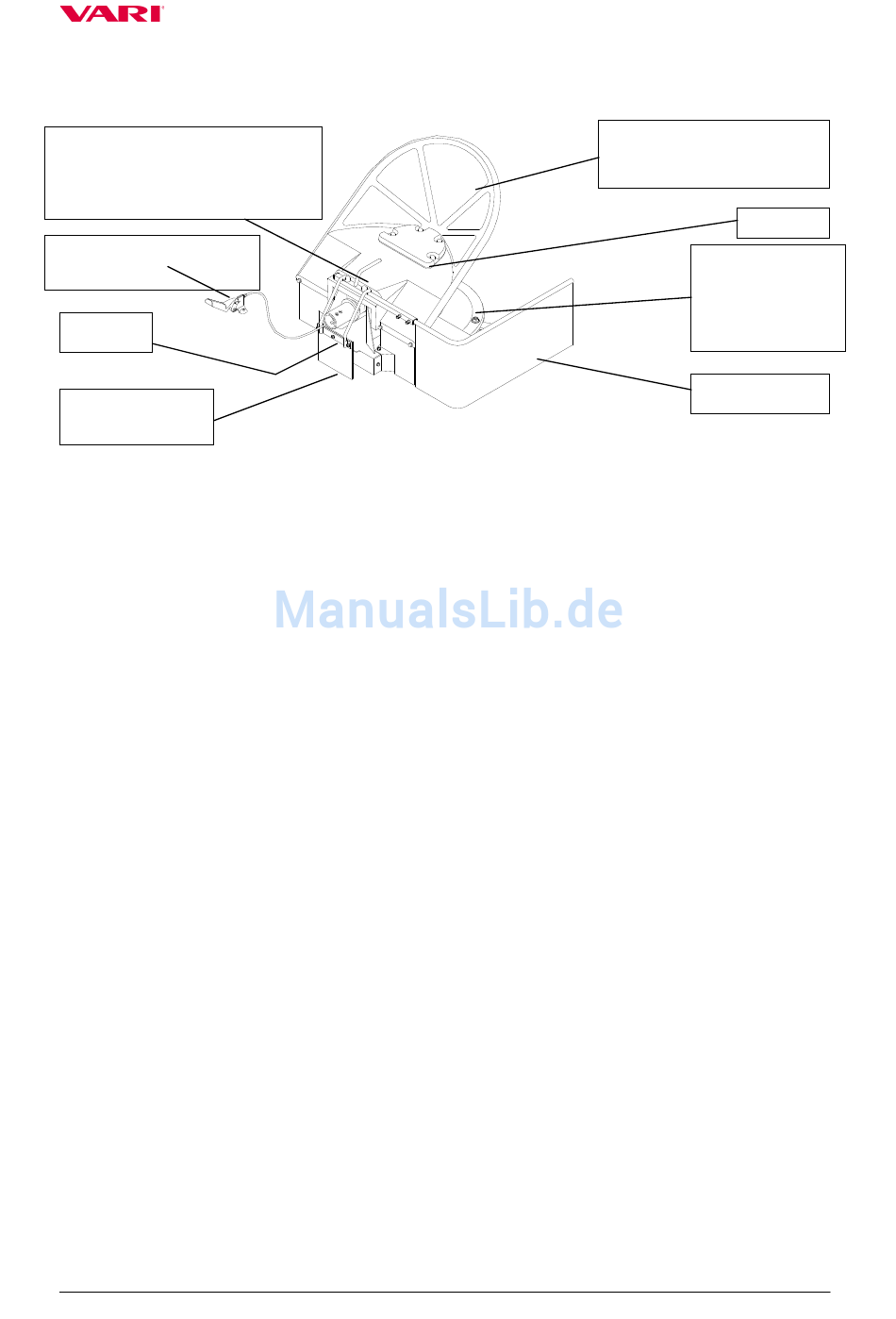

Bild 1: Gestrüpp-Mäher SAMSON-56D
Griff zum Ergreifen der Maschine
hinten (in Gruppe mit Getriebe
und Antriebseinheit auch anstelle
des Führungsgriffs)
Hebel und Bowdenzug der
Bremse
Antrieb
Rahmen mit
mittlerem Schutz
6 Bedienungsanleitung
6.1 Zusammenbau der Maschine
6.1.1 Auspacken und Zusammenbau der Maschine
Fordern Sie das Auspacken und den Zusammenbau der Maschine, sowie die Unterweisung
von Ihrem Händler.
Gehen Sie beim Zusammenbau der Maschine wie folgt vor (siehe gleichfalls Bild auf der
gegenüberliegenden Seite):
Nehmen Sie nach dem Öffnen des Kartons zuerst den Rahmen (1) und den Beutel mit den
1)
Teilen (2) heraus. Schrauben Sie die Schrauben (3) heraus, nehmen Sie das Gewicht (4)
und die obere Verkleidung (5) ab. Zuletzt ziehen Sie die Seitenblende (6) und die
eigentliche Maschine (7) heraus.
Auflistung der Teile im Beutel:
10
(10) – Gummischutz mit 5 mm Dicke
(11) – Gummischutz mit 3 mm Dicke
(12) – Unterlegplatte für Schutz
(13) – Schraube M8x40 ČSN 02 1101.25
(14) – Schraube M6x20 ČSN 02 1103.25
(15) – Schraube M6x14 ČSN 02 1103.25
(16) – Mutter M6 ČSN 02 1401.25
(17) – Unterlegscheibe 8,2 ČSN 02 1740.05
(18) – Unterlegscheibe 6,6 ČSN 02 1727.15
(19) – Unterlegscheibe 6,4 ČSN 12 1702.15
(20) – Unterlegscheibe 6,1 ČSN 02 1740.05
(21) – Vierkantstopfen 20x20
(22) – Kappe für Mutter M8
(23) – Kappe für Mutter M6
(24) – Hebelhalter
(25) – Mutter M6 ČSN 02 1665.25
Samson-56D
Verkleidung – an ihrem
Rand kann die Maschine
vorn erfasst werden
Gewicht
Rotierende
Mähscheibe mit
drei
Schwenkmessern
Seitenschutz
1 Stück
2 Stück
2 Stück
2 Stück
3 Stück
6 Stück
7 Stück
6 Stück
3 Stück
4 Stück
3 Stück
1 Stück
6 Stück
4 Stück
1 Stück
2 Stück
