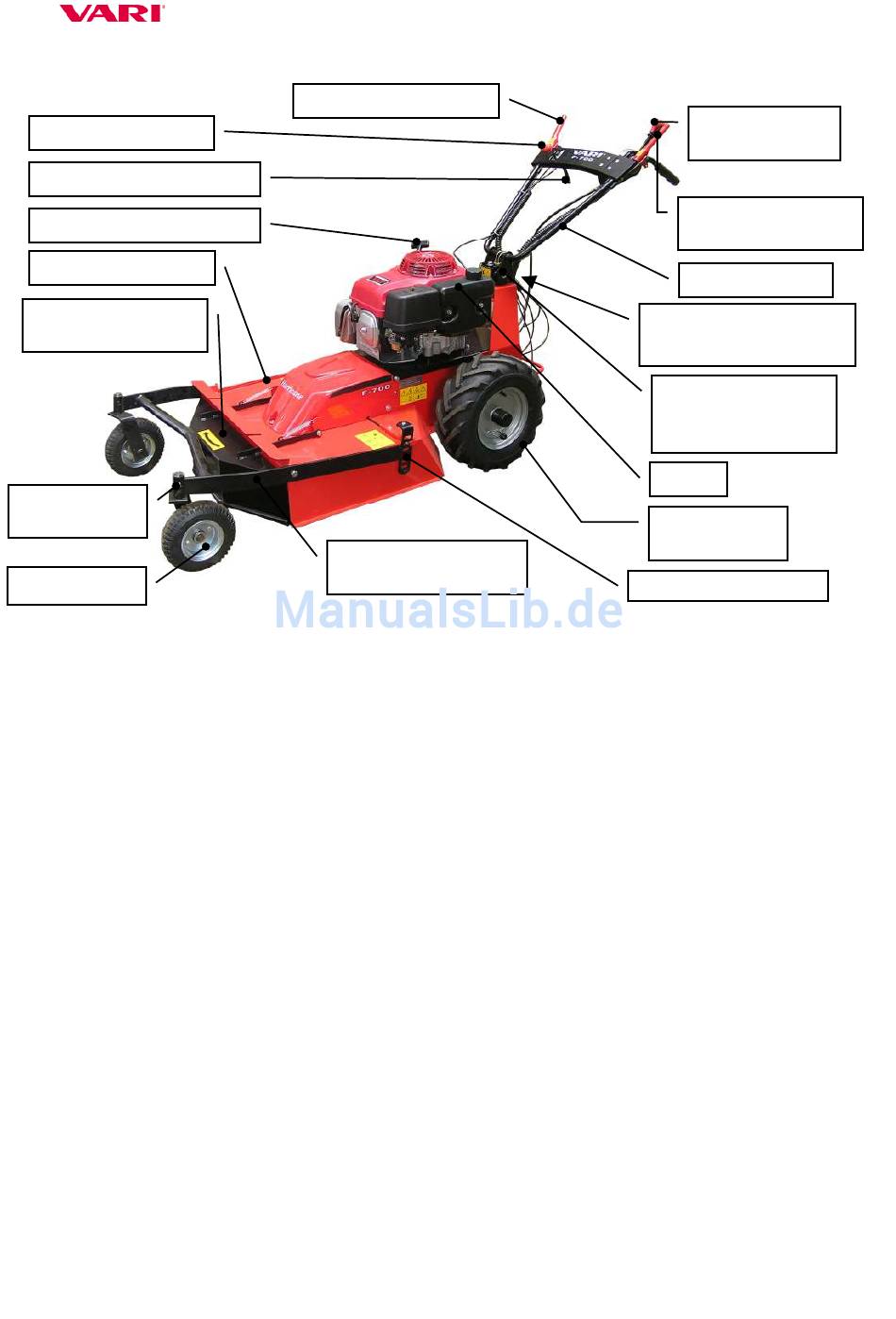

Bild 1: Mulchmäher Hurricane F-700
Akzeleratorhebel
Einstellhebel für Mähhöhe
Startergriff am Motor
Messerverkleidung
Vordere anzuhebende
Verkleidung
Arretierung der
Führungsräder
Führungsräder
5 Bedienungsanleitung.
5.1 Zusammenbau der Maschine.
Fordern Sie das Auspacken der Maschine und die Unterweisung über die Betätigung der Maschine von
Ihrem Händler.
Aufgrund der Schwierigkeit des Herausnehmens der Maschine aus der Kiste empfehlen wir, die Kiste
an den Ecken aufzuschneiden und die Maschine danach auf eine feste Unterlage zu stellen. Stellen für das
Erfassen: vorn an der Kante der Messerverkleidung, hinten am Rohr des Lenkholmgriffes. Arbeiten Sie aufgrund
des Maschinengewichts mindestens zu zweit.
Wenn Sie den Mäher selbst zusammenbauen, gehen Sie wie folgt vor:
1.
Nehmen Sie alle Bauteile aus den Verpackungen.
2.
Durchschneiden Sie das Kunststoffband, das den Schalthebel am Rahmen der Führungsräder hält.
Legen Sie die Führungsräder beiseite. Montieren Sie die vordere anhebbare Verkleidung nach dem Bild
2 (oben).
3.
Drehen Sie die Lenkholme so, dass die Griffe nach hinten zeigen. Die Bowdenzüge dürfen nicht
verdreht werden!
4.
Schrauben Sie die Lenkholme (1) mit der Schraube M10x110 mit Vierkant (2), Unterlegscheibe ∅10,5
mm (3) und Festziehmutter M10 (4) an den Drehkranz (5). Schmieren Sie das Gewinde der Schraube
(2) mit einem Fett für Wasserpumpen. Die Festziehmutter muss sich rechts befinden. Befestigen Sie die
Bowdenzüge von den Betätigungshebeln an den Lenkholm (etwa 15 cm vom Ende der Rohrbiegung des
Lenkholms entfernt) mit den Kunststoffbefestigungsbändern (6).
5.
Befestigen Sie den Schalthebel (7) mit den 3 Schrauben M6x50 (8), den 3 flachen Unterlegscheiben (9)
und den 3 selbstsichernden Muttern M6 (10) von links an den Halter des Hebels auf der Unterseite der
Lenkholme. Die Schraube mit Unterlegscheibe montieren Sie von rechts.
6.
Haken Sie die Federn (11) mit dem geeigneten Haken in die Ösen in den Armen der vorderen
Verkleidung und in die Öffnungen in den Füßen am Messerschutz.
7.
Schrauben Sie die Führungsräder mit der Schraube (12), der flachen Unterlegscheibe 10,5 mm (13) und
der selbstsichernden Mutter M10 (14) an die Säulen im vorderen Teil des Messerschutzes. Beim
Einsetzen des Rahmens der Führungsräder in die Führung der Arretierungsplatte muss der
Arretierungsbolzen eingeschoben sein (Arretierungshebel der Mähhöheneinstellung am rechten Griff
der Lenkholme drücken – siehe Bild 1).
8.
Montieren Sie die Stoßstange nach dem Bild 2 (unten).
Hebel des Messerantriebs
Führungsräderrahmen
Stelle zum Erfassen vorn
F-700
Schalthebel der
Gänge
Hebel der
Radantriebskupplung
Lenkholme
Hebel für seitliche
Drehung der Lenkholme
Feststellmutter für
Einstellung der
Lenkholmhöhe
Motor
Laufräder mit
Stiftdifferential
Einstellung der Mähhöhe
