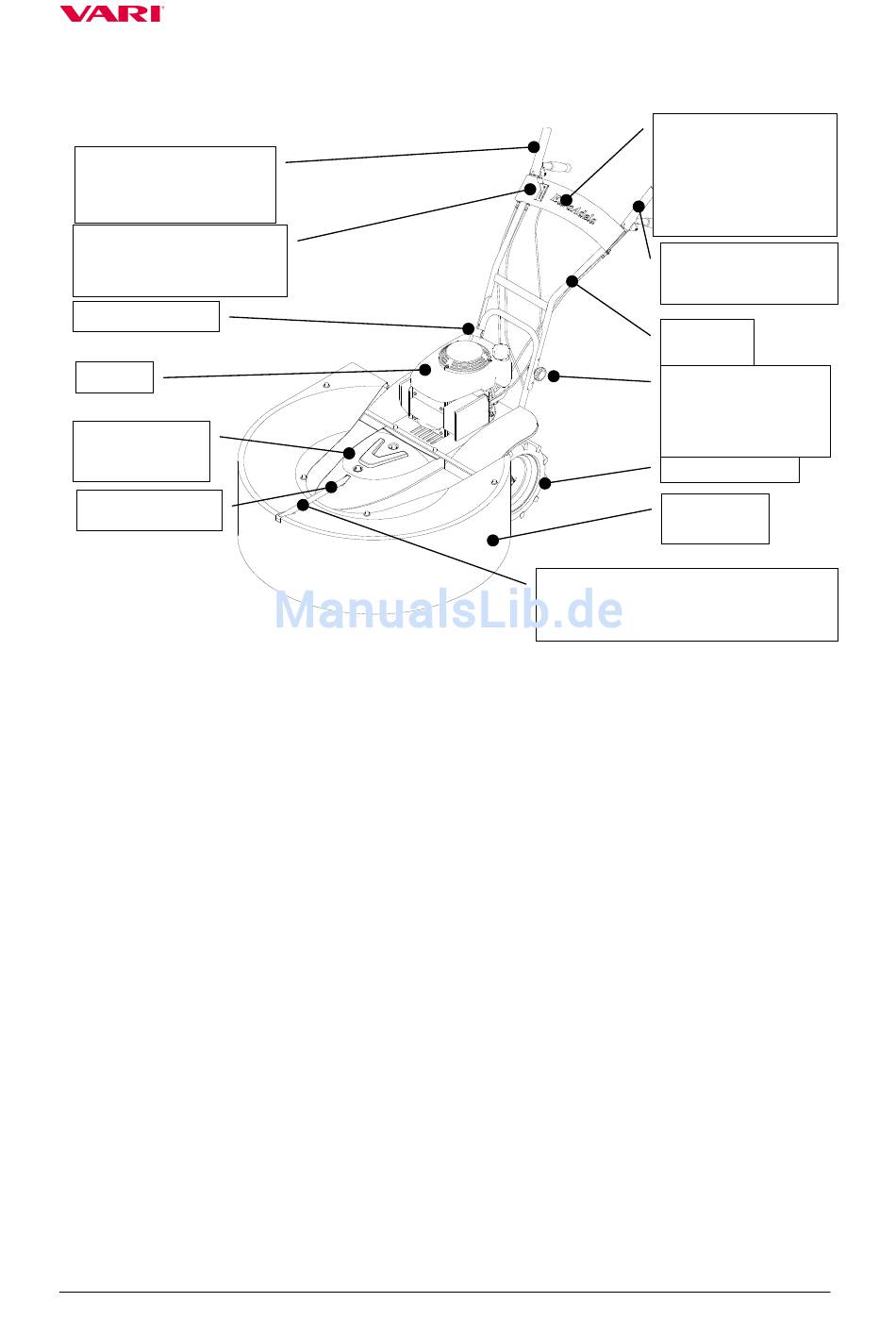

Bild 1: Trommel-Rotationsrasenmaher BDR-595 E EuroAdela
Kupplungshebel des
Mahsscheibenantriebs
mit Bremse
Gashebelbel
( Einstellung der
Motordrehzahl)
Starterzug
Motor
Obere
Verkleidung
Blendenrahmen
5 Bedienungsanleitung
5.1 Zusammenbau der Maschine
Lassen Sie sich von Ihrem Händler die Maschine erläutern,vorführen und in
betrtriebsbereitem Zustand übergeben.
Wenn Sie die Maschine selbst zusammenbauen, gehen Sie wie folgt vor:
Ergreifen Sie beim Auspacken aus der Kiste: vorn die Mähscheibe, hinten das „U"-Rohr
des Maschinenrahmens.
Anmerkung: als Unterlegscheibenmaß (z.B. ∅6,4 mm) ist immer der Durchmesser der
Unterlegscheibenöffnung aufgeführt.
1. Nehmen Sie die Maschine aus der Kiste und alle Teile aus den Verpackungen.
2. Schieben Sie den vorderen Teil des Blendenrahmens (1a) in den hinteren Teil des
Blendenrahmens (1b) und verbinden Sie sie mit den Schrauben M6x16 (2) mit der
kleinen flachen Unterlegscheibe ∅6,4 mm (3).
3. Legen Sie den zusammengebauten Blendenrahmen auf eine gerade Unterlage (Tisch,
Fußboden,...) und ziehen Sie die Blende (4) mit umgekehrter Innenseite nach außen auf
den Längsträger am vorderen Teil des Blendenrahmens (1a). Schrauben Sie die Blende
(4) mit den zwei Schrauben M6x16 (2) mit den großen flachen Unterlegscheiben ∅6,6
mm (5) und den Sicherungsmuttern M6 (6) mit den kleinen flachen Unterlegscheiben
∅6,4 mm (3) an den zusammengebauten Blendenrahmen. Stecken Sie die
Kunststoffkappen (7) auf die Schraubenköpfe. Dann ziehen Sie die Blendenseiten über
den Blendenrahmen (damit sie in der Position gemäß Bild 2a sind)
BDR-595 E EuroAdela
Führungsgriff
( lenken der
Maschine oder
Anheben )
Kupplungshebel
Fahrbewegung
Lenkho-
lm
Kunststoff-
Sternschraube fur
Einstellung der
Lenkholmhohe
Antriebsrad
Seitenschu-
rze
Griff vorn
(z.B.zum Anheben der Maschine)
11
