5 Bedienungsanleitung
5.1 Zusammenbau der Maschine
5.1.1 Auspacken und Zusammenbau der Maschine
Fordern Sie das Auspacken, den Zusammenbau und die Unterweisung von Ihrem Händler.
Gehen Sie beim Zusammenbau der Maschine wie folgt vor:
Nehmen Sie die Maschine aus der Kiste und alle Teile aus den Verpackungen.
1)
2) Setzen Sie in den Adapterträger (Montage und Einstellung siehe Bedienungsanleitung des
Adapterträgers NAP) am Kleinschlepper den hinteren Schutz von unten ein
(Befestigungsschraube des Schutzes muss zwischen den Tragwerken des Trägers aus
Flachstahl hindurchgehen), setzen Sie von oben auf die Schraube die Unterlegplatte aus
Stahlband auf und sichern Sie alles mit der Flügelmutter M8 und dem Federring in der
kürzesten Entfernung vom gusseisernen Getriebekasten.

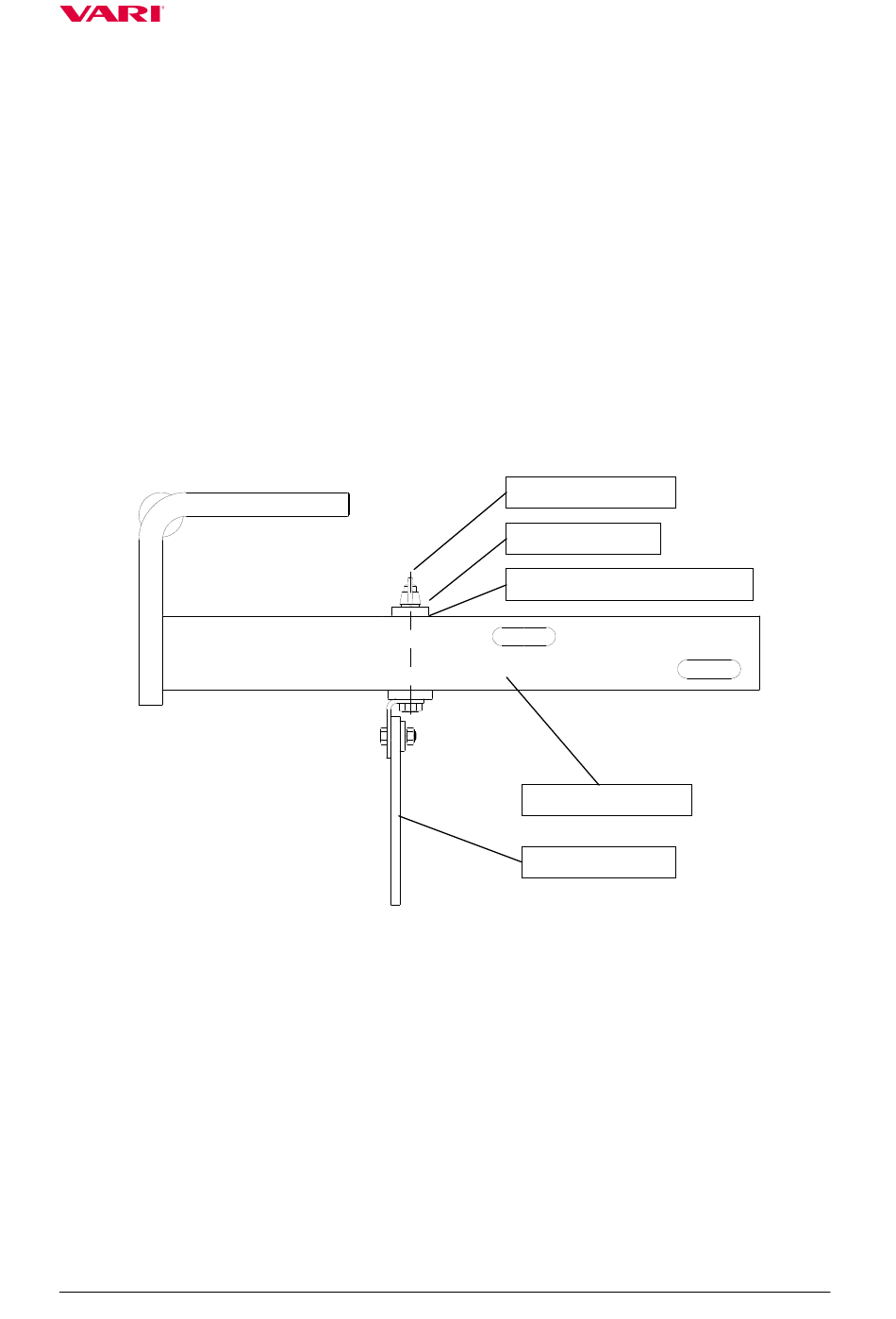

Bild 2: Befestigung des hinteren Schutzes
3) Schrauben Sie die Schrauben M8x22 am oberen Teil der Verkleidung und die Schrauben
M6x16 an den Seiten der Verkleidung ab. Heben Sie die Verkleidung im vorderen Teil
leicht an und schieben Sie sie nach vorn heraus. Kontrollieren Sie, ob der Riemen
während des Transports nicht von der Riemenscheibe gefallen ist (wenn ja, setzen Sie ihn
wieder auf) – der Riemen muss zwischen den Führungsstiften im hinteren Teil der
Maschine durchlaufen. Setzen Sie die Verkleidung wieder auf die Maschine auf (die
Verkleidung wird im hinteren Teil mit Hilfe einer Lasche, die auf der Verkleidung
aufgeschraubt ist, an der Maschine festgehalten – achten Sie darauf, dass die Lasche bei
der Rückmontage wieder unter die Versteifung des Maschinenrahmens einfällt, die aus
von einem Blechband besteht), setzen Sie den Griff auf (mit langem Ansatz nach vorn –
verhindert das Nachgeben des Riemens) und schrauben Sie die Schrauben M8x22 mit den
Unterlegscheiben wieder auf. Schrauben Sie die Schrauben M6x16 an den Seiten der
Verkleidung wieder ein – siehe Bild 3.
Flügelmutter M8
Federring
Unterlegplatte aus Stahlband
Adapterträger NAP
Hinterer Schutz
ASP-60D
11
