KONFIGURATION
6.7

Konfiguration des DeviceNet-Gateways FX0-GDEV

44 B E T R I E B S A N L E I T U N G | Flexi Soft Gateways
Schritt 3: Prozessdaten-Objekte (PDOs) auswählen und konfigurieren
Nachdem das Gerät zum Automatisierungsnetzwerk hinzugefügt wurde, muss konfigu‐
riert werden, welche Prozessdaten-Objekte genutzt und wie diese übertragen werden
sollen.
Beispiel – Die PDO-Übertragungsart mit CoDeSys 2.3 bestimmen
Im Bearbeitungsfenster Steuerungskonfiguration das FX0-GCAN auswählen. Anschlie‐
b
ßend auf die Karteikarte PDO-Mapping Senden klicken.

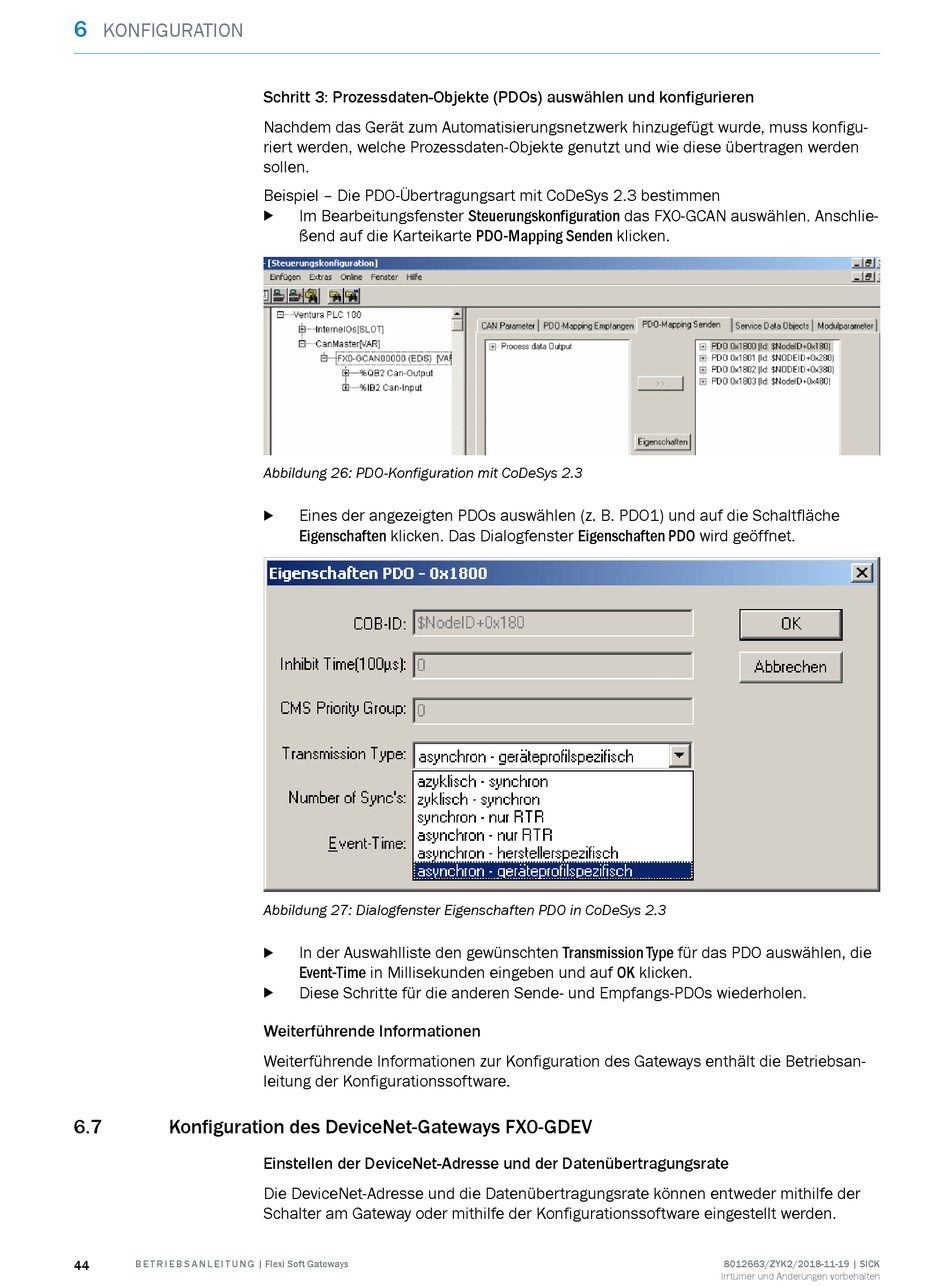

Abbildung 26: PDO-Konfiguration mit CoDeSys 2.3
Eines der angezeigten PDOs auswählen (z. B. PDO1) und auf die Schaltfläche
b
Eigenschaften klicken. Das Dialogfenster Eigenschaften PDO wird geöffnet.
Abbildung 27: Dialogfenster Eigenschaften PDO in CoDeSys 2.3
In der Auswahlliste den gewünschten Transmission Type für das PDO auswählen, die
b
Event-Time in Millisekunden eingeben und auf OK klicken.
Diese Schritte für die anderen Sende- und Empfangs-PDOs wiederholen.
b
Weiterführende Informationen
Weiterführende Informationen zur Konfiguration des Gateways enthält die Betriebsan‐
leitung der Konfigurationssoftware.
Einstellen der DeviceNet-Adresse und der Datenübertragungsrate
Die DeviceNet-Adresse und die Datenübertragungsrate können entweder mithilfe der
Schalter am Gateway oder mithilfe der Konfigurationssoftware eingestellt werden.
