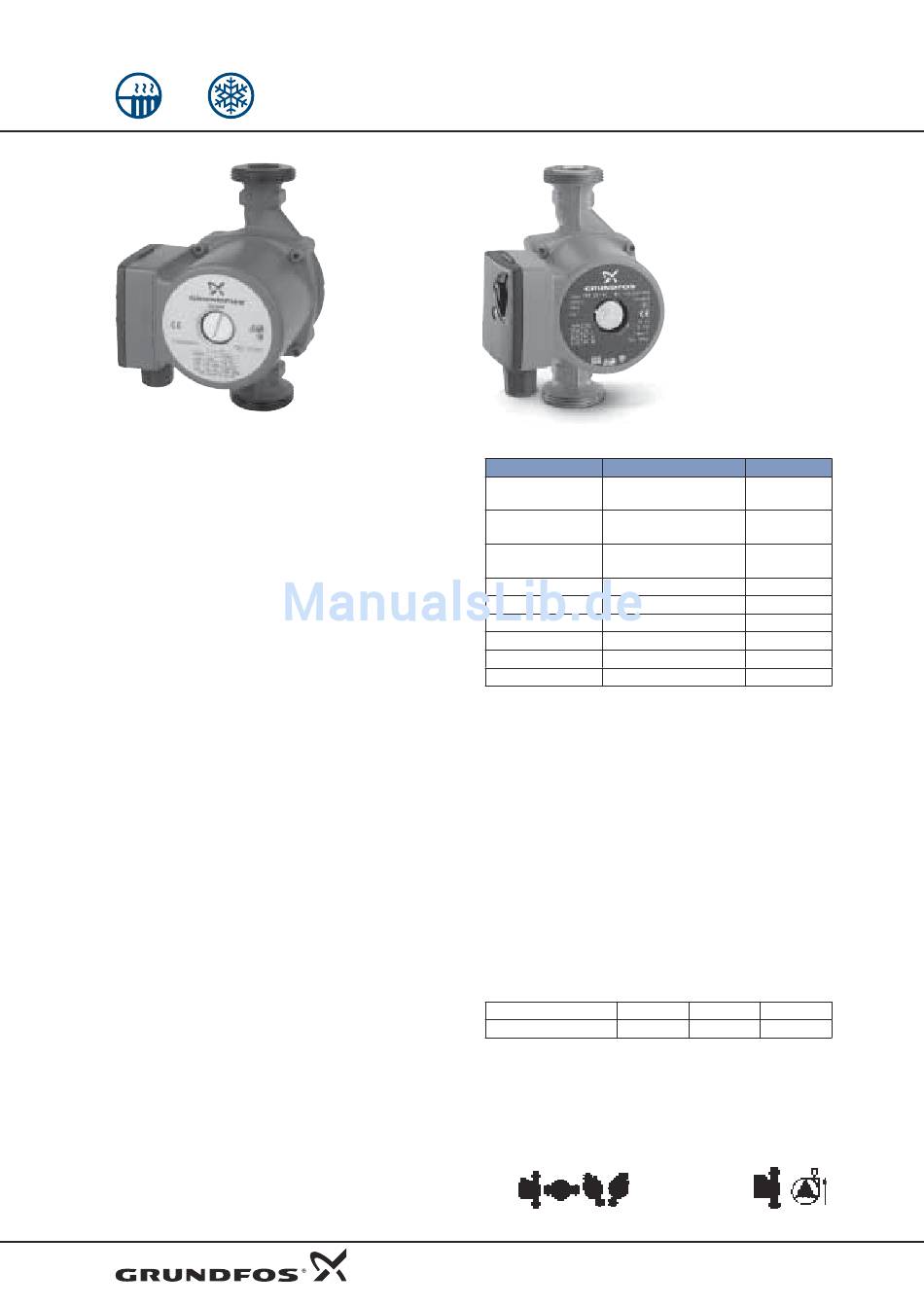

Standard-Heizungsumwälzpumpen
Technische Daten
Förderstrom:
Förderhöhe:
Medientemperatur:
Max. Betriebsdruck:
* Zur Verhinderung von Kondenswasserbildung im Klemmkasten
und im Stator muss die Medientemperatur immer höher als die
Umgebungstemperatur sein. Siehe Tabelle Seite 9.
Anwendung
Grundfos Umwälzpumpen Serie 100 sind Nassläufer-Pumpen z.T.
mit integrierter elektrischer Leistungsanpassung durch Wicklungs-
umschaltung. Sie sind für den Einsatz in Umwälzanlagen mit kons-
tantem oder schwach variablem Förderstrom konzipiert. Aufgrund
des fein abgestuften Lieferprogramms und der mehrstufi gen Ein-
stellmöglichkeit können sie in fast jeder Anlage mit Betriebspunk-
ten innerhalb der oben genannten Grenzen wirtschaftlich einge-
setzt werden.
Haupteinsatzgebiete
Heizungs-, Klima- und Industrieanlagen als
> Zweirohrsystem,
> Einrohrsystem,
> Fußbodenheizung,
> Primär- oder Kesselkreis,
> Lufterhitzer- oder Wärmerückgewinnungskreislauf
> Speicherladekreis.
Für Anlagen mit variablem Förderstrom sind gemäß Energie Ein-
spar-Verordnung (EnEV § 14 Abs. 3) ab 25 kW Heizleistung selbst-
regelnde Heizungsumwälzpumpen oder externe Drehzahlsteu-
erungen zur bedarfsabhängigen Leistungsanpassung erforderlich!
Fördermedien
> Heizungswasser mit einer Qualität gemäß VDI 2035
> Reine, dünnfl üssige, nicht-aggressive und nicht-explosive mine-
ralölfreie Medien ohne feste oder langfaserige Bestandteile
> Medien mit einer Viskosität (kinematische Zähigkeit) von bis zu
10 mm 2 /s.
Konstruktion
Grundfos Umwälzpumpen UPS Serie 100 sind Nassläuferpumpen
in Inline-Bauweise, stopfbuchslos und wartungsfrei mit gegen-
überliegenden Anschlussstutzen gleicher Nennweite. Je nach
Pumpengröße sind sie als Rohrverschraubungs- oder Flanschpum-
pen lieferbar. Die Flanschpumpen sind mit Kombifl anschen für
PN 6 und PN 10 versehen.
Pumpe, Motor und Leistungsumschaltung bilden eine Einheit und
sind optimal aufeinander abgestimmt.
Trennwand zwischen Rotorraum und Statorwicklung ist ein tief-
gezogener Spaltrohrtopf, der mit nur zwei statischen Dichtungen
zum Gehäuse bzw. Entlüftungsstopfen abgedichtet ist.
Airlectric-Pumpen sind mit einem im Gehäuse integrierten Luftab-
scheider versehen, der bauseits mit einem Schwimmerschnellent-
lüfter auszustatten ist, um an dieser Stelle Pumpe und System
permanent entlüften zu können.
Für Medien mit erhöhtem Sauerstoffanteil oder für Anlagen ohne
Grauguss- oder Stahlbestandteile wie z.B. Fußbodenheizungen
oder Kühldecken gibt es Pumpengehäuse in Bronzeausführung.
1-86
bis 12 m 3 /h
bis 8 m
–25 °C bis +110 °C*
10 bar
Werkstoffe
Bauteil Werkstoff
Pumpengehäuse Grauguss EN-GJL 200
Bronze
Pumpengehäuse Grauguss EN-GJL-150/200
SOLAR Kataphoresebeschichtet
Laufrad Glasfaserverstärktes PES
SOLAR 25-120 PP 30% GF
Welle Oxidkeramik
Lagerplatte Nichtrostender Stahl
Axiallager Keramik/Kohle
Radiallager Keramik/Keramik
Spaltrohr Nichtrostender Stahl
Spaltring Nichtrostender Stahl
Lagerung
Der Lagerwerkstoff Oxidkeramik sorgt durch hohe Härte, Oberfl ä-
chengüte und Korrosionsbeständigkeit für einen geräuschlosen
Lauf und lange Lebensdauer der Pumpe. Über Bohrungen in der
Pumpenwelle werden Lufteinschlüsse im Spaltrohrtopf schnell
abgeführt. Das spezielle Lagersystem der Antiblockierwelle der
UPS Serie 100 vermeidet zuverlässig ein Festsitzen gerade kleiner
Pumpen. Zusätzlich unterstützt eine elektronische Drehmoment-
verstärkung das Anlaufverhalten der UPS 25-30, UPS 25-30A und
der UPS 32-30.
Anschlüsse
Verschraubungsgewinde ISO 228/I für Rohrgewinde DIN 2999.
Kombifl ansche für Gegenfl ansche PN 6 nach DIN 2531 und
PN 10 nach DIN 2533.
Gehäusedruck
Verschraubungspumpen: 10 bar
Flanschpumpen PN 6/PN 10: 10 bar
Mindestzulaufdruck
Den Mindestzulaufdruck, der bei einer bestimmten Medientempe-
ratur am Zulaufstutzen der Pumpe einzuhalten ist, entnehmen Sie
bitte folgender Tabelle:
Medientemperatur < 85 °C
Mindestzulaufdruck 0,05 bar
Einbaumöglichkeiten
Alle Nassläuferumwälzpumpen UPS Serie 100 müssen mit waage-
rechter Pumpenwelle eingebaut werden. Der Einbau in vertikale
Rohrleitungen ist vorzuziehen.
Airlectric-Pumpen können nur in vertikalen Rohrleitungen mit
Strömungsrichtung von unten nach oben eingesetzt werden.
UPS
Werkstoff-Nr.
EN-JL 1030
2.1176.01
EN-JL 1020/1030
1.4301
1.4301
1.4301
90 °C 110 °C
0,30 bar 1,10 bar
UPS.A
