GRUNDFOS ANLEITUNG

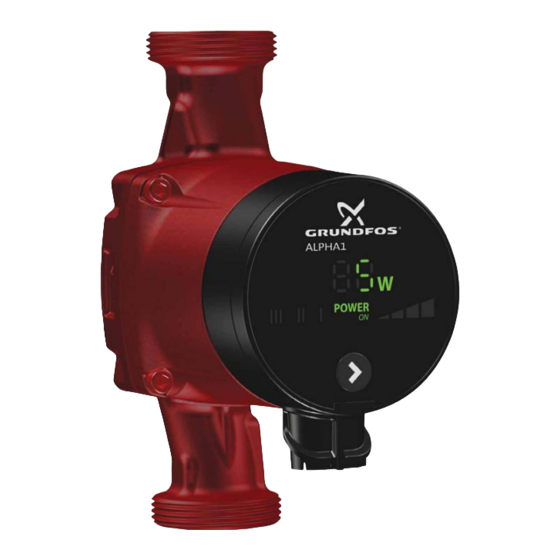

GRUNDFOS ALPHA1
Montage- und Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundfos ALPHA1

Inhaltszusammenfassung für Grundfos ALPHA1

  • Seite 1 GRUNDFOS ANLEITUNG GRUNDFOS ALPHA1 Montage- und Betriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Pumpeneinstellungen und Pumpenleistung Störungsübersicht 13.1 Tabelle zur Störungssuche Technische Daten und Einbaumaße 14.1 Technische Daten 14.2 Einbaumaße der GRUNDFOS ALPHA1 XX-40, XX-45, XX-50, XX-60 (internationale Märkte) 14.3 Einbaumaße der GRUNDFOS ALPHA1 XX-40, XX-45, XX-60 (deutscher, österreichischer und schweizeri- scher Markt) Kennlinien 15.1 Erläuterungen zu den Leistungskennlinien...

  • Seite 3: Hinweise

    VORSICHT Quetschung der Füße Leichte oder mittelschwere Personenschäden Abb. 1 Montage der GRUNDFOS ALPHA1 L - Tragen Sie beim Öffnen der Verpackung und beim Umgang mit dem Produkt Sicherheitsschuhe. Die Installation darf nur von geschulten Personen in Übereinstimmung mit den örtlich geltenden Vorschrif- ten vorgenommen werden.

  • Seite 4: Positionen Des Schaltkastens

    - Schalten Sie die Stromversorgung ab, bevor Sie des Fördermediums durch die Pumpe an. Arbeiten am Produkt beginnen. Stellen Sie sicher, Siehe Abschnitt 14.2 Einbaumaße der GRUNDFOS ALPHA1 XX- dass die Stromversorgung nicht versehentlich wie- 40, XX-45, XX-50, XX-60 (internationale Märkte).

  • Seite 5: Verändern Der Position Des Schaltkastens

    3.4 Verändern der Position des Schaltkastens 4. Elektrischer Anschluss Die Einbauposition des Schaltkastens kann in 90 °-Schritten GEFAHR geändert werden. Stromschlag Mögliche/zulässige Positionen und die Vorgehensweise zum Ver- Tod oder ernsthafte Personenschäden ändern der Einbauposition des Schaltkastens sind in Abb. dar- - Der elektrische Anschluss muss von einer Elektro- gestellt.

  • Seite 6: Zusammenbauen Des Steckers

    4.1 Zusammenbauen des Steckers Schritt Vorgehensweise Abbildung Schritt Vorgehensweise Abbildung Bringen Sie die Kabelverschrau- 7 mm bung und die Ste- ckerabdeckung am Schließen Sie den 12 mm Kabel an. Entfernen Stecker für die 17 mm Sie die Isolation an 0.5 - 1.5 mm Stromversorgung an den einzelnen Lei- Ø...

  • Seite 7: Inbetriebnahme Des Produkts

    Flüssigkeit befüllt und entlüftet wurde. Es muss sichergestellt sein, dass am Zulaufstutzen der Pumpe der Mindesteingangs- druck anliegt. Siehe die Abschnitte 14.1 Technische Daten 14.2 Einbaumaße der GRUNDFOS ALPHA1 XX-40, XX-45, XX- 50, XX-60 (internationale Märkte). 5.2 Entlüften der Pumpe POWER = 10 Min.

  • Seite 8: Produkteinführung

    Abb. 7 Fördermedien und Betriebsbedingungen 6.2 Anwendung 6.5 Fördermedien Die Umwälzpumpe GRUNDFOS ALPHA1 ist für die Umwälzung Saubere, dünnflüssige, nicht aggressive und nicht explosive Flüs- von Wasser in Heizungsanlagen bestimmt. sigkeiten ohne Feststoffe, Fasern und Mineralöl. Siehe Abb. 7. Die Pumpe ist für den Betrieb in folgenden Anlagen geeignet: In Heizungsanlagen sollte das Heizungswasser die Anforderun- gen anerkannter Normen erfüllen, die für die Wasserqualität in...

  • Seite 9: Produktidentifikation

    7. Produktidentifikation 7.2 Typenschlüssel 7.1 Typenschild Beispiel ALPHA1 Pumpentyp Nennweite (DN) des Zulauf- und Druckstutzens [mm] ALPHA1 Maximale Förderhöhe [dm] : Pumpengehäuse aus Gusseisen N: Pumpengehäuse aus nichtrostendem Stahl POWER Einbaulänge [mm] P1(W) Prod. No. 95047562 Serial No. 00000001 Min.

  • Seite 10: Zubehör

    8. Zubehör Zubehör für die GRUNDFOS ALPHA1. Siehe Abb. 9. Zum Zubehör gehört Folgendes: • Anschlussteile (Verschraubungen und Ventile) • Isoliersets (Wärmedämmschalen) • Stecker Product No Product No 529921 15-XX 25-XX (A) 3/4" 505821 529922 25-XX 25-XX (A) 1" 32-XX...

  • Seite 11: Bedienfeld

    Die aktuelle Pumpeneinstellung wird durch sieben unterschiedli- che Leuchtfelder angezeigt. Siehe Abb. 12. ALPHA1 POWER POWER III II I Abb. 12 Sieben Leuchtfelder Abb. 11 Bedienfeld der GRUNDFOS ALPHA1 Das Bedienfeld umfasst Folgendes: Anzahl der Leucht- Tastenbetä- Beschreibung Pos. Beschreibung...

  • Seite 12: Einrichten Der Pumpe

    10. Einrichten der Pumpe 10.1 Pumpeneinstellung nach Anlagentyp POWER POWER POWER ( OK ) POWER POWER POWER OWER ( OK ) POWER POWER POWER ( OK ) POWER POWER POWER ER ( OK ) Abb. 13 Auswählen der Pumpeneinstellung in Abhängigkeit vom Anlagentyp Werkseinstellung = obere Proportionaldruck-Kennlinie (PP2).

  • Seite 13: Anlagen Mit Bypassventil Zwischen Vor- Und Rücklauf

    11. Anlagen mit Bypassventil zwischen Vor- und Rücklauf 11.1 Zweck des Bypassventils BYPASS min. POWER (OK) POWER (OK) POWER (OK) POWER POWER POWER ER (OK) Abb. 14 Anlagen mit Bypassventil Bypassventil Mit einem Bypassventil wird sichergestellt, dass die Wärme vom Kessel verteilt werden kann, wenn alle Ventile in den Fußboden- heizkreisen und/oder die thermostatischen Heizkörperventile geschlossen sind.

  • Seite 14: Pumpeneinstellungen Und Pumpenleistung

    12. Pumpeneinstellungen und Pumpenleistung Abb. zeigt den Zusammenhang zwischen der Pumpeneinstellung und Pumpenleistung anhand der Kennlinien. Siehe auch Abschnitt Kennlinien. POWER AUTO Abb. 15 Pumpeneinstellung im Verhältnis zur Pumpenleistung Einstellung Pumpenkennlinie Funktion Der Betriebspunkt der Pumpe bewegt sich abhängig vom Wärmebedarf auf der unte- Untere Proportional- ren Proportionaldruck-Kennlinie auf und ab.

  • Seite 15: Störungsübersicht

    WARNUNG Stromschlag GEFAHR Tod oder ernsthafte Personenschäden Stromschlag - Ein beschädigtes Produkt darf nur von Grundfos Tod oder ernsthafte Personenschäden oder einer von Grundfos anerkannten Reparatur- - Schalten Sie die Stromversorgung ab, bevor Sie werkstatt repariert werden. Arbeiten am Produkt beginnen. Stellen Sie sicher,...

  • Seite 16: Technische Daten Und Einbaumaße

    14. Technische Daten und Einbaumaße 14.1 Technische Daten Betriebsbedingungen Relative Luftfeuchtigkeit Maximal 95 % Systemdruck Maximal 1,0 MPa, 10 bar, 102 m Förderhöhe Medientemperatur Mindesteingangsdruck ≤ 75 °C 0.005 MPa, 0.05 bar, 0.5 m Förderhöhe Eingangsdruck 90 °C 0.028 MPa, 0.28 bar, 2.8 m Förderhöhe 110 °C 0.108 MPa, 1.08 bar, 10.8 m Förderhöhe EMV-Richtlinie (2014/30/EU)

  • Seite 17: Einbaumaße Der Grundfos Alpha1 Xx-40, Xx-45, Xx-50, Xx-60 (Internationale Märkte)

    14.2 Einbaumaße der GRUNDFOS ALPHA1 XX-40, XX-45, XX-50, XX-60 (internationale Märkte) Maßskizzen und Abmessungen ALPHA1 POWER Abb. 16 Maßskizzen, ALPHA1 XX-40, XX-45, XX-65, XX-60 Abmessungen Pumpentyp ALPHA1 15-40 130 ALPHA1 20-40 130 1 1/4 ALPHA1 25-40 130 1 1/2 ALPHA1 25-40 180...

  • Seite 18: Einbaumaße Der Grundfos Alpha1

    14.3 Einbaumaße der GRUNDFOS ALPHA1 XX-40, XX-45, XX-60 (deutscher, österreichischer und schweizerischer Markt) Maßskizzen und Abmessungen ALPHA1 POWER Abb. 17 Maßskizzen, ALPHA1 XX-40, XX-45, XX-60 Abmessungen Pumpentyp ALPHA1 20-45 N 150 DE 1 1/4 * Die ALPHA1 20-45 N 150 ist nur für Trinkwasser geeignet.

  • Seite 19: Kennlinien

    15. Kennlinien 15.1 Erläuterungen zu den Leistungskennlinien Jede Pumpeneinstellung verfügt über eine eigene Leistungskennlinie (Q-H-Kennlinie). Zu jeder Q-H-Kennlinie gehört eine Leistungskennlinie (P1-Kennlinie). Die Leistungskennlinie zeigt die Leistungsaufnahme (P1) der Pumpe in Watt bei einer gegebenen Q-H-Kennlinie an. Der P1-Wert entspricht dem Wert, der auf dem Display der Pumpe angezeigt wird. Siehe Abb. 18: POWER AUTO ADAPT...

  • Seite 20: Kennlinien, Alpha1 Xx

    [kPa] [kP a] Q [m³/h] Q [m³/h] Q [l/s] Q [l/s] [W ] Q [m³/h] Q [m³/h] Abb. 19 ALPHA1 XX-40 15.4 Kennlinien, ALPHA1 20-45 N 150 [kPa] Q [m³/h] Q [l/s] Q [m³/h] Abb. 20 ALPHA1 20-45 N 150...

  • Seite 21: Kennlinien, Alpha1 Xx

    15.5 Kennlinien, ALPHA1 XX-50 [kPa] Q [m³/h] Q [l/s] Q [m³/h] Abb. 21 ALPHA1 XX-50 15.6 Kennlinien, ALPHA1, XX-60 [kPa] Q [m³/h] Q [l/s] Q [m³/h] Abb. 22 ALPHA1 XX-60...

  • Seite 22: Entsorgung

    1. Nutzen Sie die öffentlichen oder privaten Entsorgungs- gesellschaften. 2. Ist das nicht möglich, wenden Sie sich bitte an eine Grundfos- Niederlassung oder eine von Grundfos anerkannte Service- werkstatt in Ihrer Nähe. Das Symbol mit einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Produkt nicht im Haushaltsmüll entsorgt werden darf.
  • Seite 23 GRUNDFOS Pumps (Hong Kong) Ltd. Turkey Norway BOMBAS GRUNDFOS DO BRASIL Unit 1, Ground floor GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Av. Humberto de Alencar Castelo Branco, Siu Wai Industrial Centre GRUNDFOS Pumper A/S Gebze Organize Sanayi Bölgesi 29-33 Wing Hong Street &...
  • Seite 24 98500744 0919 ECM: 1269364 www.grundfos.com...
