Bus-Kommunikation mit dem Pump Management
System 2000 oder einer Gebäudeleittechnik-Anlage
Alle Pumpen der Serie 2000 können mit einer Kommunikations-
schnittstelle RS 485 über den Grundfos-BUS mit anderen Einheiten
des Pump Management Systems 2000 verbunden werden.
Das Pump Management System 2000 kann nach Bedarf aus fol-
genden Einheiten aufgebaut werden:
> Umwälzpumpen UPE Serie 2000
> Trockenläuferpumpen TPE Serie 2000
> Pump Management Unit 2000 (PMU)
> Pump Communication Unit 2000 (PCU)
> Einzel- oder Mehrpumpenanlagen mit Steuerung
DeltaControl 2000
> Druckerhöhungsanlagen Hydro 2000
> Einzel- oder Mehrpumpenanlagen mit Steuerung Control 2000
> Gateway G 100 zu MODbus-S, Profi bus-DP etc.
Interfaces, Kommunikationsmodule und Schnittstellenadapter
>
zu Bussystemen diverser Anbieter von Gebäudeautomation
Über den Grundfos-GENIbus ist es möglich, mehrere Serie 2000
Pumpen, Druckerhöhungs- oder andere Pumpenanlagen mit PFU
2000 (bis insgesamt 8 Pumpen) über eine PMU 2000 zu überwa-
chen.
Mit einer PMU 2000 lassen sich an einem Bussegment des Grund-
fos GENIbus bis zu 8 Pumpen (UPE Serie 2000, TPE Serie 2000 oder
Pumpen in Steuerungen mit DC 2000) in bis zu 8 Zonen steuern
und überwachen. Die PMU 2000 übernimmt die Masterfunktion
am Bus. Es können bis zu 4 PMU 2000 z. B. in Leitwarte, am Heiz-
kreisverteiler und in einer Steuerung DC 2000 an einem Bus be-
trieben werden.
Mit einer PCU 2000 lassen sich bis zu 4 Pumpen mit übergeord-
neten Systemen (z. B. GLT-Anlagen) über Standardsignale verbin-
den. Sie gibt diverse Meldungen in Form potentialfreier Kontakte
weiter und kann Stellbefehle als potentialfreie Kontakte oder 0-10
V-Signal empfangen. Es können mehrere PCU 2000 (für maximal
8 Pumpen) an einem Bus betrieben werden. Ohne PMU 2000 am
Bus übernimmt die PCU 2000 die Masterfunktion.
Mit einer Steuerung DeltaControl 2000 MF/ME lassen sich auch
nicht kommunikationsfähige Standardpumpen als Einzel- oder
Mehrfachpumpenanlage an das Pump Management System 2000
anbinden. Hierin übernimmt die PMU 2000 die Eingabe- und Kon-
MAGNA · UPE Serie 2000
trollfunktion, während eine Pump Functional Unit PFU 2000 die
Reglerfunktion darstellt. Das Stellsignal wird dann an einen Fre-
quenzumrichter (MF) oder einen MGE-Motor (ME) ausgegeben.
Mit einer DeltaControl 2000 ME (PO) lässt sich über ein 0-10 V-Si-
gnal auch jede UPE Serie 2000 oder TPE Serie 2000 so steuern, dass
ein externer Regelkreis zur Regelung von Differenzdruck, Tempera-
tur oder Differenztemperatur möglich ist. Die Anbindung an das
Pump Management System 2000 erfolgt dann über die Steuerung
DeltaControl 2000.
Externe Schnittstellenadapter
(Kommunikationsmodule oder Gateway) stellen eine direkte Da-
tenkommunikations-Verbindung des Grundfos GENIbus zu ande-
ren Bussystemen her. Sie werden von verschiedenen Herstellern
der Gebäudeautomation (Landis & Staefa, Kieback & Peter, Honey-
well, Sauter, GFR, Elmatic, Johnson Controls u. a.) angeboten und
simulieren am GENIbus eine PCU 2000. Hiermit lassen sich diverse
Daten direkt austauschen, deren Darstellung dem Datenpunkt-
Protokoll entsprechen, das die Arbeitsgruppe „Feldbus-Systeme"
der VDMA Fachgemeinschaft Pumpen AK Heizungsumwälzpum-
pen festgelegt und im VDMA-Einheitsblatt 24 222 veröffentlicht
hat.
Bei einer UPE-Pumpe sind z.B. folgende Daten übertragbar:
> Förderhöhe
> Förderstrom
> elektr. Leistungsaufnahme
> Drehzahl
> Betriebsmeldung
> Störmeldung
> Energieverbrauch
> Betriebsstunden
sowie folgende Befehle:
> Sollwert
> Regelungsart (Konstantdruck/Proportionaldruck/Konstantkennlinie)
> Steuerungsart (Min, Max, Normal)
> Störungsquittierung
Bei Fragen zur direkten Buskommunikation wenden Sie sich bitte
an Grundfos oder Ihren Anbieter von Gebäudeautomation.
Achtung! Zur Eingabe der Bus-Adressen ist die Benutzung der IR-
Fernbedienung R100 notwendig.

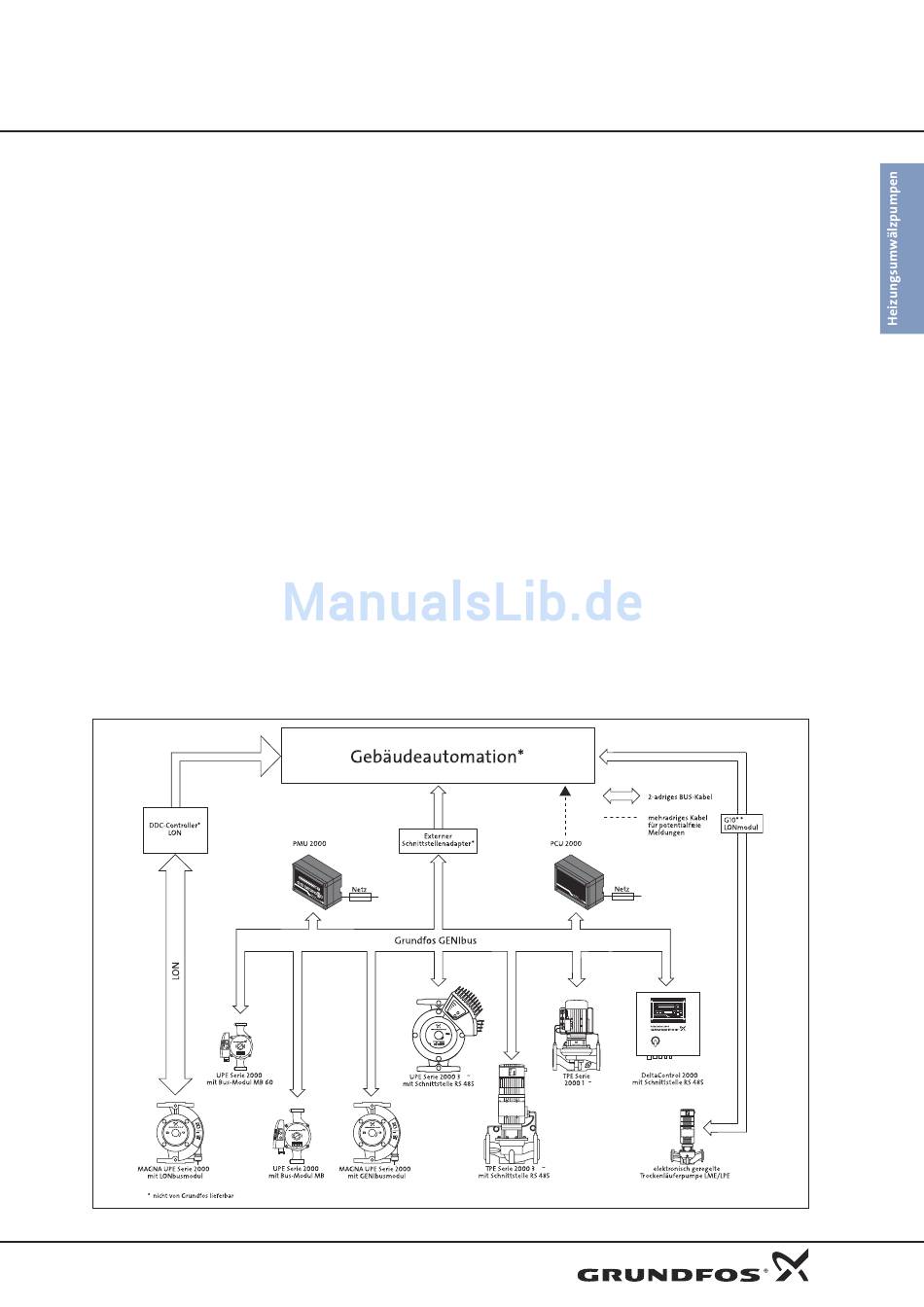

Kommunikation
