Anzeigemodus; 7-Segment-Display - Danfoss VLT ISD Produkthandbuch

Betrieb

7.1.2 Anzeigemodus

Die CAN-ID, Warnungen und Fehlercodes können auf dem
7-Segment-Display angezeigt werden.
Ein Punkt unten rechts am Displaysegment zeigt den
jeweiligen Anzeigetyp. Die Anzeigefolge läuft wie in der
Grafik unten dargestellt ab. Ständiges Drücken der <SET>-
Taste ermöglicht Blättern durch das Display.
Idle
SET
7 7
CAN ID

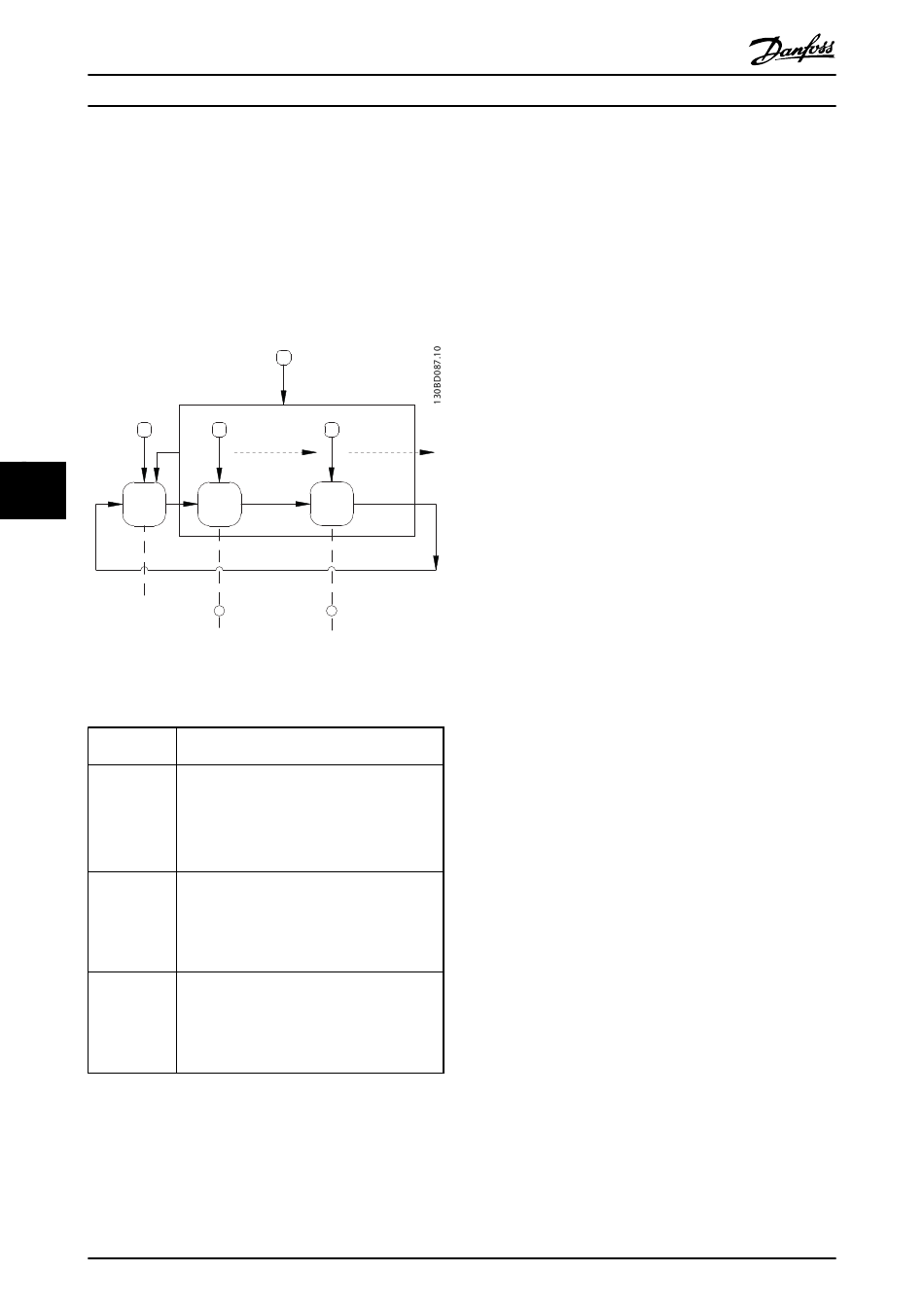

Abbildung 7.2 Anzeigefolge mit <SET>-Taste
Display/
Segmentpunkt
CAN-ID
(kein
Segmentpunkt)
WARN
(Segmentpunkt
„Warn")
FEHLER
(Segmentpunkt
„Err")
Tabelle 7.3 Beschreibung der Segmentpunkte
24
VLT
SET
>3sec
SET SET
n
(max n=6)
WARN ERROR
WarningList[n]
Warn Error
Bezeichnung
Geberbox-CAN-ID
•
Display: Dezimal.
•
Werkseinstellung: 100.
Informationen zum Ändern der CAN-ID finden
Sie im Kapitel 6.2.3 CAN-Einstellungen.
Warnung über einen möglichen Fehler, z. B.
falsche CAN-ID.
•
Display: 4-stelliger hexadezimaler Code
Eine Beschreibung der Emergency-Codes enthält
Kapitel 12.3 Emergency-Codes.
Ein Fehler ist aufgetreten, z. B. Drehgeber-CRC-
Fehler.
•
Display: 4-stelliger hexadezimaler Code
Eine Beschreibung der Emergency-Codes enthält
Kapitel 12.3 Emergency-Codes.
MG75F103 - VLT
®
ISD-Geberbox Produkthandbuch

7.1.3 7-Segment-Display

Während des Betriebs zeigt das 7-Segment-Display die
aktuelle CAN-ID der Geberbox. Die LED „Run/Err" leuchtet
ständig grün.
Die letzten 6 Warnungen und Fehlermeldungen können
auf dem 7-Segment-Display aufgerufen werden. Drücken
Sie die <SET>-Taste mehrmals, um durch die einzelnen
Listen zu blättern. Diese werden als Endlosschleife
angezeigt (siehe Abbildung 7.2):
•
•
n
•
(max n=6)
•
•
•
ErrorList[n]
•
Drücken Sie 3 Sekunden lang die <SET>-Taste, um zum
Start zu springen (CAN-ID).
Wenn ein neues Ereignis auftritt, wird es wie folgt
angezeigt:
•
•
•
•
•
Abhängig vom Fehler schaltet die Geberbox in einen
anderen NMT-Zustand. Die Geberbox schaltet z. B. auf
„Pre-Operational", wenn ein Drehgeberfehler auftritt.
Die vollständige Liste der Fehlercodes und NMT-Reaktionen
werden in Kapitel 12.3 Emergency-Codes beschrieben.
HINWEIS
Fehler oder Warnungen können nicht an der Geberbox
selbst quittiert werden. Ein aktiver Fehler kann nur
gelöscht werden, indem ein NMT-Reset durchgeführt oder
die Geberbox neugestartet wird Weitere Informationen
finden Sie in 12.3 Emergency-Codes.
®
ist eine eingetragene Marke von Danfoss
CAN-ID
Warnungen
Fehler
CAN-ID
Warnungen
Fehler
...
Der Fehlercode wird sofort auf dem 7-Segment-
Display gezeigt. Der Ereignistyp wird über den
Segmentpunkt „Warn" oder „Err" gezeigt.
Die LED „Run/Err" leuchtet ständig rot.
Die Fehlermeldung (CAN-Emergency-Meldung)
wird am CAN-Bus angezeigt.
Die Ursache des Fehlers und der Datums- und
Zeitstempel werden in der Protokolldatei
gespeichert.
Es wird ein Eintrag im Fehlerspeicher
vorgenommen. Dieser kann über SDO (Serviceda-
tenobjekt) abgelesen werden.
