Betrieb

7.1.2 Anzeigemodus

Die CAN-ID, Warnungen und Fehlercodes können auf dem
7-Segment-Display angezeigt werden.
Ein Punkt unten rechts am Displaysegment zeigt den
jeweiligen Anzeigetyp. Die Anzeigefolge läuft wie in der
folgenden Grafik dargestellt ab. Ständiges Drücken der
<SET>-Taste ermöglicht Blättern durch das Display.
Idle
SET
7 7
CAN ID

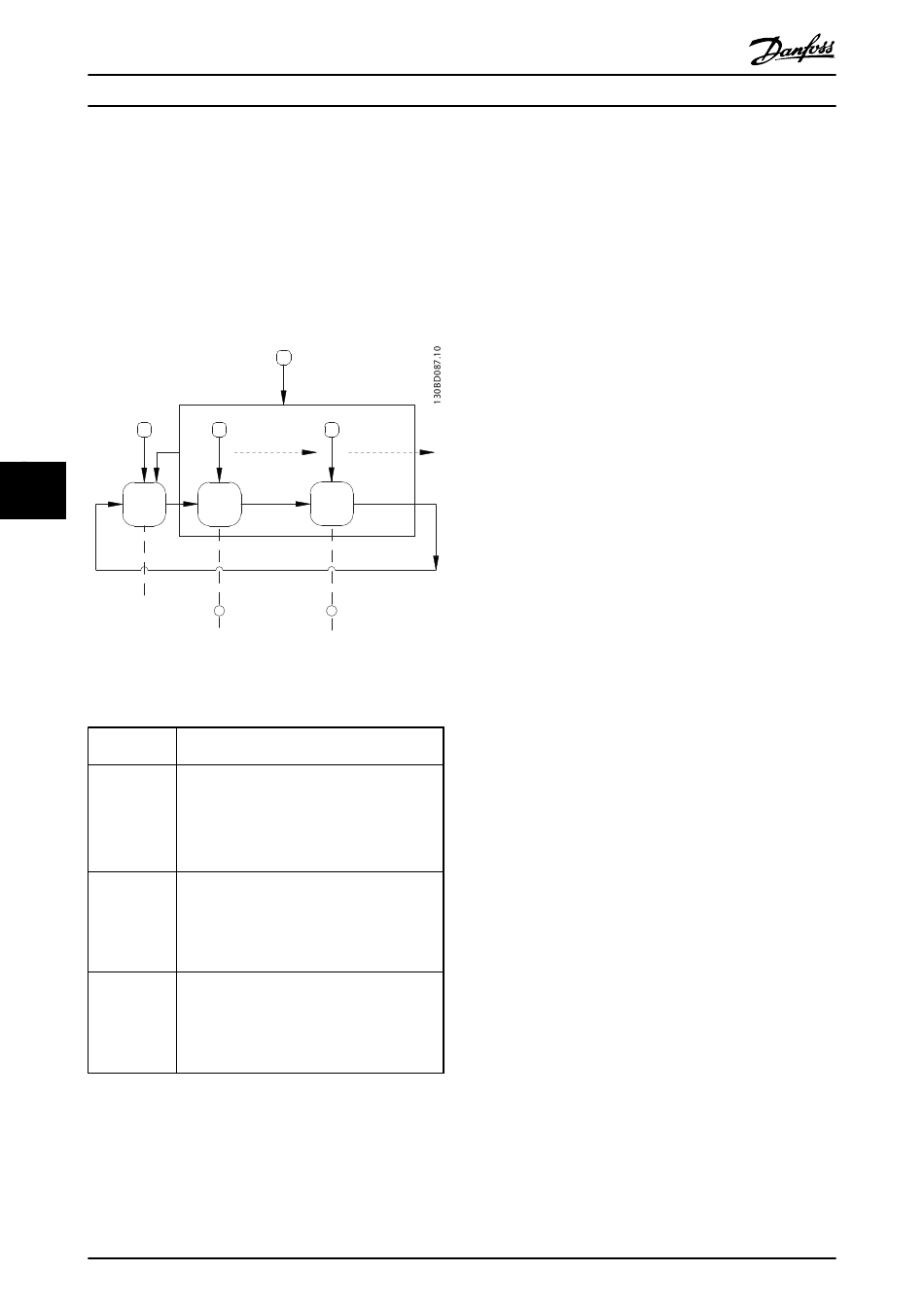

Abbildung 7.2 Anzeigefolge mit <SET>-Taste
Display/
Segmentpunkt
CAN-ID
(kein
Segmentpunkt)
WARN
(Segmentpunkt
„Warn")
FEHLER
(Segmentpunkt
„Err")
Tabelle 7.3 Beschreibung der Segmentpunkte
36
VLT
SET
>3sec
SET SET
n
(max n=6)
WARN ERROR
WarningList[n]
Warn Error
Beschreibung
Verteilerbox-CAN-ID
•
Display: Dezimal.
•
Werkseinstellung: 110.
Informationen zum Ändern der CAN-ID finden
Sie in 6.2 CAN-ID-Einstellung.
Warnung vor einem potenziellen Fehler, z. B.
DC-Eingangsspannung unter Minimum.
•
Display: 4-stelliger hexadezimaler Code
Eine Beschreibung der Emergency-Codes enthält
12.3 Emergency-Codes.
Ein Fehler ist aufgetreten, z. B. CAN-Emergency-
Fehler.
•
Display: 4-stelliger hexadezimaler Code
Eine Beschreibung der Emergency-Codes enthält
12.3 Emergency-Codes.
MG75G103 - VLT
®
ISD Verteilerbox Produkthandbuch

7.1.3 7-Segment-Display

Während des Betriebs zeigt das 7-Segment-Display die
aktuelle CAN-ID der Verteilerbox. Die LED „Run/Err"
leuchtet ständig grün.
Die letzten 6 Warnungen und Fehlermeldungen können
auf dem 7-Segment-Display aufgerufen werden. Drücken
Sie die <SET>-Taste mehrmals, um durch die einzelnen
Listen zu blättern. Diese werden als Endlosschleife
angezeigt (siehe Abbildung 7.2):
•
•
n
•
(max n=6)
•
•
•
ErrorList[n]
•
Wenn ein Fehler aktiv ist, leuchtet die LED „Run/Err"
ständig rot. Alle anderen Einträge sind Fehler, die beseitigt
worden sind.
Drücken Sie 3 Sekunden lang die <SET>-Taste, um zum
Start zu springen (CAN-ID).
Wenn ein neues Ereignis auftritt, wird es wie folgt
angezeigt:
•
•
•
•
Abhängig vom Fehler schaltet die Verteilerbox in einen
anderen Zustand.
Die vollständige Liste der Fehlercodes werden in
12.3 Emergency-Codes beschrieben.
®
ist eine eingetragene Marke von Danfoss
CAN-ID
Warnungen
Fehler
CAN-ID
Warnungen
Fehler
...
Der Fehlercode wird sofort auf dem 7-Segment-
Display gezeigt. Der Ereignistyp wird über den
Segmentpunkt „Warn" oder „Err" gezeigt.
Die LED „Run/Err" leuchtet ständig rot.
Die Fehlermeldung (CAN-Emergency-Meldung)
wird am CAN-Bus angezeigt.
Es wird ein Eintrag im Fehlerspeicher
vorgenommen. Dieser kann über SDO (Serviceda-
tenobjekt) abgelesen werden.
