Störungen

8.4.1 Unterspannung bei Netz-Ein

In diesem Fall ist der Spannungspegel hoch genug, dass
die Geberbox hochfahren und die Firmware richtig laden
kann, der Spannungspegel ist jedoch nicht hoch genug,
um sicherzustellen, dass ein Stromausfall richtig
gehandhabt werden kann.
Die Unterspannung bei Netz-Ein wird mit einem Timeout
von 5 Sekunden erkannt, und die Geberbox zeigt „Err1" an.
Legen Sie zum Rücksetzen dieses Fehlers die richtige
Versorgungsspannung von 24 V an und führen Sie ein Aus-
und Einschalten der Geberbox durch.
max. 5 s
Power
on

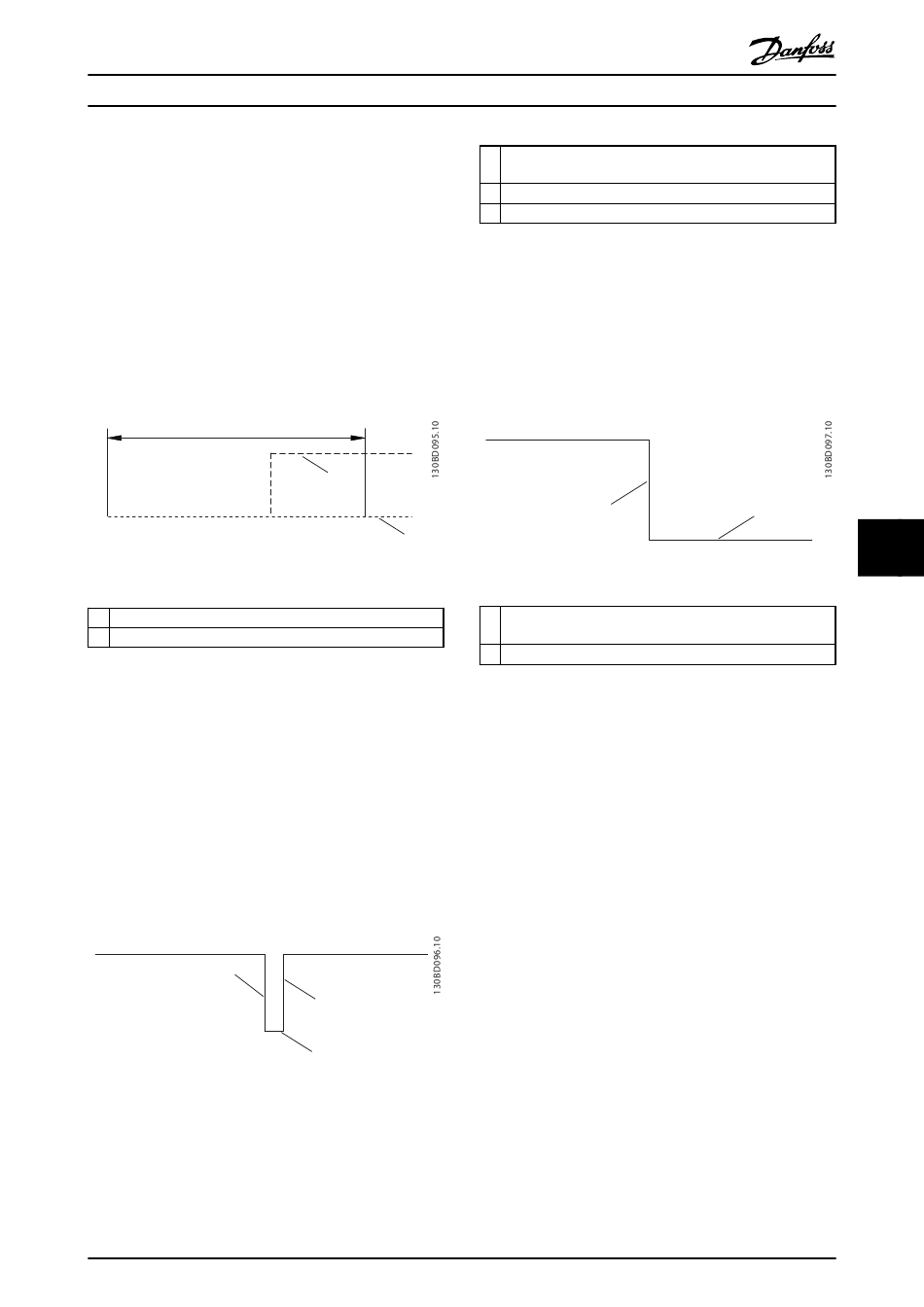

Abbildung 8.1 Unterspannung bei Netz-Ein
1 Netz-Ein und normaler Betrieb
2 Unterspannung bei Netz-Ein, „Err1" am Display gezeigt
Tabelle 8.1 Legende für Abbildung 8.1
8.4.2 Plötzlicher Spannungsabfall
Wenn die Versorgungsspannung plötzlich abfällt, speichert
die Geberbox das Ereignis, schließt die Protokolldatei auf
der SD-Karte und sendet eine Spannungs-Emergency-
Meldung. Wenn der Spannungsabfall nicht ausreicht, um
die Geberbox abzuschalten, bleibt sie in einem Zustand, in
dem der Spannungspegel ständig überprüft wird, um
einen möglichen Spannungsanstieg zu erkennen. Wenn ein
Spannungsanstieg erkannt wird, wird ein internes Reset-
Signal gesendet.
>18 V
1
Abbildung 8.2 Spannungsabfall
®
VLT ISD-Geberbox Produkthandbuch
>18 V
1
16 V
Err1
2
3
2
®
MG75F103 - VLT ist eine eingetragene Marke von Danfoss
1 Ereignis protokollieren, Emergency-Meldung senden,
Protokoll schließen
2 Auf Spannungsanstieg warten
3 Interner Reset
Tabelle 8.2 Legende für Abbildung 8.2

8.4.3 Stromausfall

In diesem Fall bedeutet der Spannungsabfall auf <18 V
einen Stromausfall. Die Geberbox protokolliert das Ereignis,
schließt die Protokolldatei auf der SD-Karte und sendet
eine Spannungs-Emergency-Meldung.
>18 V
1
Abbildung 8.3 Stromausfall
1 Ereignis protokollieren, Emergency-Meldung senden,
Protokoll schließen
2 Stromausfall
Tabelle 8.3 Legende für Abbildung 8.3

8.5 Fehlersuche und -behebung

Wenn Störungen im Servosystem auftreten, müssen sie
diese zuerst lokalisieren und entsprechend zuordnen.
In der folgenden Tabelle sind mögliche Störungen an der
Geberbox, deren mögliche Ursachen und Lösungen zur
Fehlerbehebung aufgeführt.
Wenn die Störung nicht behoben werden kann, wenden
Sie sich an den Danfoss-Service.
