4.3.3.4 RS 422 II; Zusätzlicher
Drehgeberanschluss (X602)

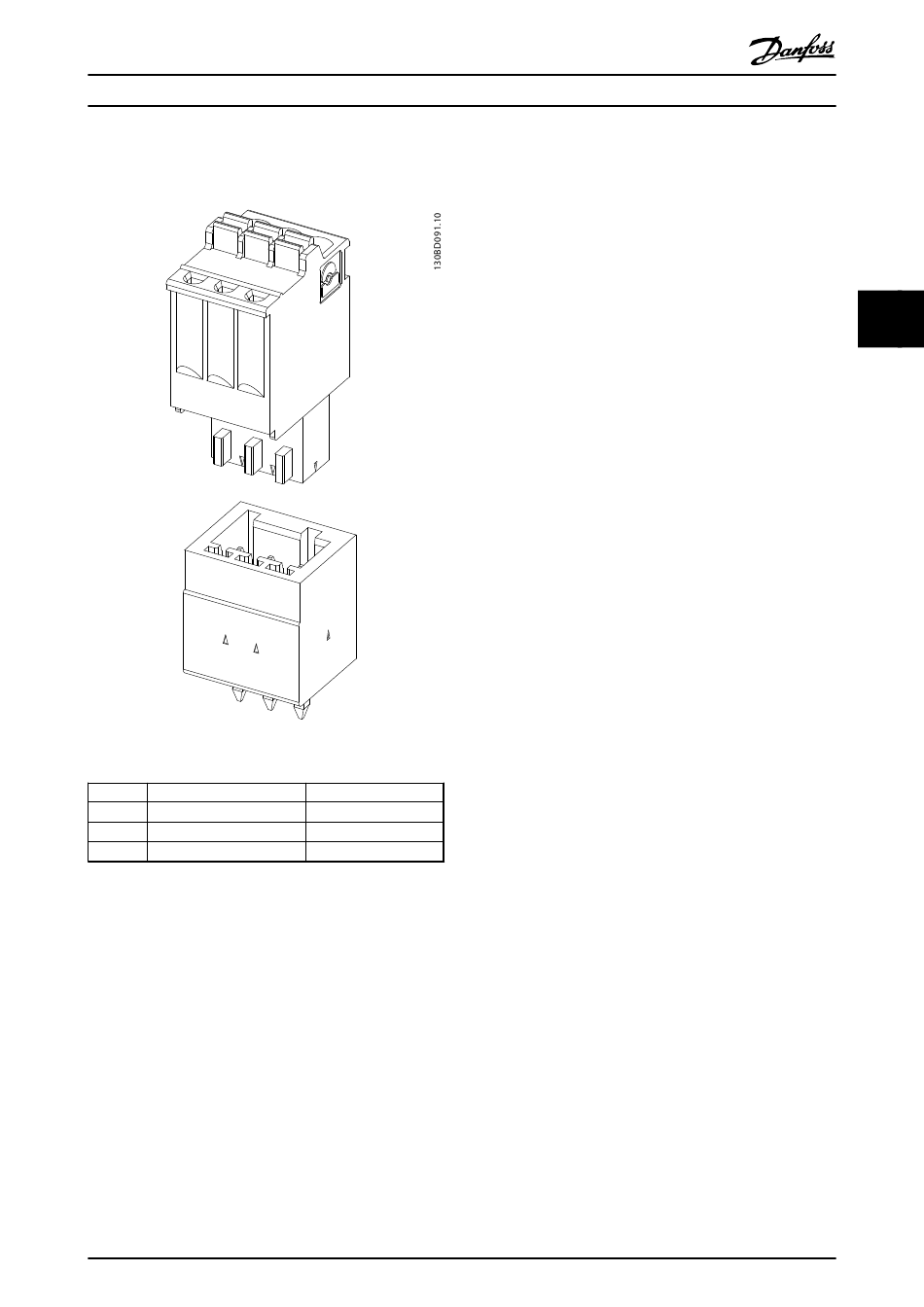

Abbildung 4.8 RS 422 II Gehäuse und Stecker
Pin
Signal
1
GND_24 V
2
out2+
3
out2–
Tabelle 4.8 Steckerbelegung
®
VLT
ISD-Geberbox Produkthandbuch
Funktion
®
MG75F103 - VLT
ist eine eingetragene Marke von Danfoss

4.3.3.5 SD-Karteneinschub

Einschub für Standard-SD-Karte mit maximal 2 GB Speicher.
Die Speicherkarte muss mit dem Dateisystem FAT16
formatiert werden.
SDHC-SD wird nicht unterstützt.
VORSICHT
Entfernen oder ersetzen Sie die SD-Karte nicht während
des Betriebs, andernfalls könnte der Inhalt der SD-Karte
zerstört werden.
Schalten Sie vor Entfernen der SD-Karte die Geberbox aus
und warten Sie 10 Sekunden.
