Betrieb

7 Betrieb

7.1 Betriebsanzeige

Das Display zeigt den Betriebsstatus der Geberbox.
ISD Encoder Box
Run/Err
Power
1
CAN I
CAN II
Warn

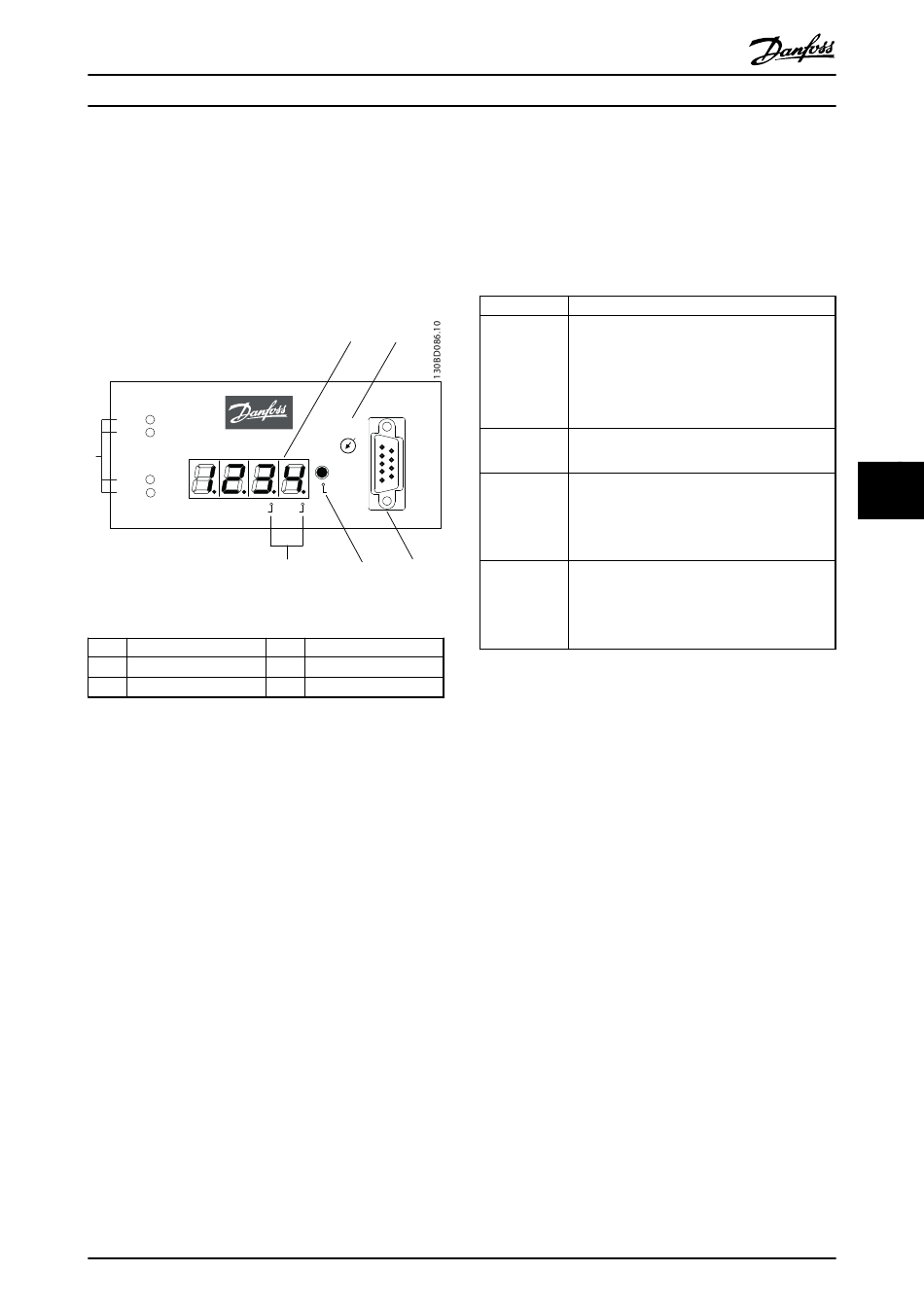

Abbildung 7.1 Geberbox-Display
1

Betriebs-LEDs

2 7-Segment-Display
3 BCD-Schalter
Tabelle 7.1 Legende für Abbildung 7.1
®
VLT ISD-Geberbox Produkthandbuch
2 3
CAN-ID
4 6
2 8
RS232
0
Service
Set
Err
6 5 4
4 Serviceschnittstelle
5 <SET>-Taste
6 Segmentpunkte
®
MG75F103 - VLT ist eine eingetragene Marke von Danfoss
7.1.1 Betriebs-LEDs
Die Betriebs-LEDs zeigen den Betriebsstatus.
LED Bezeichnung
•
Run/Err. Leuchtet ständig (grün): Normaler Betrieb
(grün/rot)
•
Blinkende LED (grün): Geberbox wird initial-
isiert.
•
Leuchtet ständig (rot): Aktiver Geberbox-
fehler
•
„Power" Leuchtet ständig (grün): 24 V-Spannungsver-
(grün) sorgung ist angeschlossen
•
CAN I Blinkende LED (grün): CAN-Kommunikation
(grün/rot) auf Leitung I
•
Leuchtet ständig (rot): CAN-Fehler auf
Leitung I
•
CAN II Blinkende LED (grün): CAN-Kommunikation
(grün/rot) auf Leitung II
•
Leuchtet ständig (rot): CAN-Fehler auf
Leitung II
Tabelle 7.2 Beschreibung der Betriebs-LEDs
