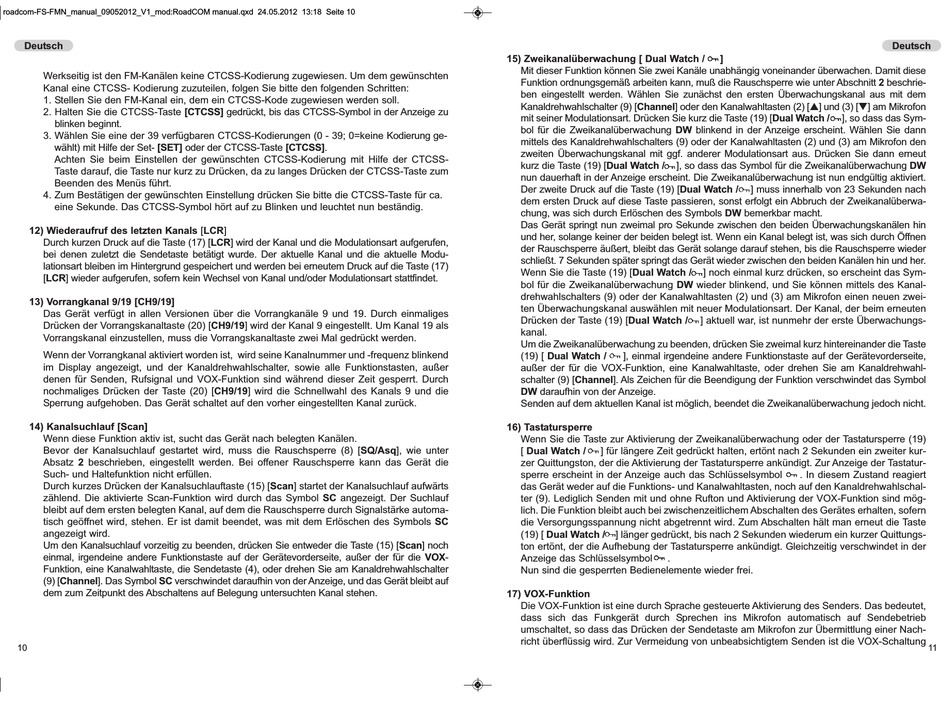

Werkseitig ist den FM-Kanälen keine CTCSS-Kodierung zugewiesen. Um dem gewünschten
Kanal eine CTCSS- Kodierung zuzuteilen, folgen Sie bitte den folgenden Schritten:
1. Stellen Sie den FM-Kanal ein, dem ein CTCSS-Kode zugewiesen werden soll.
2. Halten Sie die CTCSS-Taste [CTCSS] gedrückt, bis das CTCSS-Symbol in der Anzeige zu
blinken beginnt.
3. Wählen Sie eine der 39 verfügbaren CTCSS-Kodierungen (0 - 39; 0=keine Kodierung ge-
wählt) mit Hilfe der Set- [SET] oder der CTCSS-Taste [CTCSS].
Achten Sie beim Einstellen der gewünschten CTCSS-Kodierung mit Hilfe der CTCSS-
Taste darauf, die Taste nur kurz zu Drücken, da zu langes Drücken der CTCSS-Taste zum
Beenden des Menüs führt.
4. Zum Bestätigen der gewünschten Einstellung drücken Sie bitte die CTCSS-Taste für ca.
eine Sekunde. Das CTCSS-Symbol hört auf zu Blinken und leuchtet nun beständig.
12) Wiederaufruf des letzten Kanals [LCR]
Durch kurzen Druck auf die Taste (17) [LCR] wird der Kanal und die Modulationsart aufgerufen,
bei denen zuletzt die Sendetaste betätigt wurde. Der aktuelle Kanal und die aktuelle Modu-
lationsart bleiben im Hintergrund gespeichert und werden bei erneutem Druck auf die Taste (17)
[LCR] wieder aufgerufen, sofern kein Wechsel von Kanal und/oder Modulationsart stattfindet.
13) Vorrangkanal 9/19 [CH9/19]
Das Gerät verfügt in allen Versionen über die Vorrangkanäle 9 und 19. Durch einmaliges
Drücken der Vorrangskanaltaste (20) [CH9/19] wird der Kanal 9 eingestellt. Um Kanal 19 als
Vorrangskanal einzustellen, muss die Vorrangskanaltaste zwei Mal gedrückt werden.
Wenn der Vorrangkanal aktiviert worden ist, wird seine Kanalnummer und -frequenz blinkend
im Display angezeigt, und der Kanaldrehwahlschalter, sowie alle Funktionstasten, außer
denen für Senden, Rufsignal und VOX-Funktion sind während dieser Zeit gesperrt. Durch
nochmaliges Drücken der Taste (20) [CH9/19] wird die Schnellwahl des Kanals 9 und die
Sperrung aufgehoben. Das Gerät schaltet auf den vorher eingestellten Kanal zurück.
14) Kanalsuchlauf [Scan]
Wenn diese Funktion aktiv ist, sucht das Gerät nach belegten Kanälen.
Bevor der Kanalsuchlauf gestartet wird, muss die Rauschsperre (8) [SQ/Asq], wie unter
Absatz 2 beschrieben, eingestellt werden. Bei offener Rauschsperre kann das Gerät die
Such- und Haltefunktion nicht erfüllen.
Durch kurzes Drücken der Kanalsuchlauftaste (15) [Scan] startet der Kanalsuchlauf aufwärts
zählend. Die aktivierte Scan-Funktion wird durch das Symbol SC angezeigt. Der Suchlauf
bleibt auf dem ersten belegten Kanal, auf dem die Rauschsperre durch Signalstärke automa-
tisch geöffnet wird, stehen. Er ist damit beendet, was mit dem Erlöschen des Symbols SC
angezeigt wird.
Um den Kanalsuchlauf vorzeitig zu beenden, drücken Sie entweder die Taste (15) [Scan] noch
einmal, irgendeine andere Funktionstaste auf der Gerätevorderseite, außer der für die VOX-
Funktion, eine Kanalwahltaste, die Sendetaste (4), oder drehen Sie am Kanaldrehwahlschalter
(9) [Channel]. Das Symbol SC verschwindet daraufhin von der Anzeige, und das Gerät bleibt auf
dem zum Zeitpunkt des Abschaltens auf Belegung untersuchten Kanal stehen.
10
15) Zweikanalüberwachung [ Dual Watch /
Mit dieser Funktion können Sie zwei Kanäle unabhängig voneinander überwachen. Damit diese
Funktion ordnungsgemäß arbeiten kann, muß die Rauschsperre wie unter Abschnitt 2 beschrie-
ben eingestellt werden. Wählen Sie zunächst den ersten Überwachungskanal aus mit dem
Kanaldrehwahlschalter (9) [Channel] oder den Kanalwahltasten (2) [p] und (3) [q] am Mikrofon
mit seiner Modulationsart. Drücken Sie kurz die Taste (19) [Dual Watch /
bol für die Zweikanalüberwachung DW blinkend in der Anzeige erscheint. Wählen Sie dann
mittels des Kanaldrehwahlschalters (9) oder der Kanalwahltasten (2) und (3) am Mikrofon den
zweiten Überwachungskanal mit ggf. anderer Modulationsart aus. Drücken Sie dann erneut
kurz die Taste (19) [Dual Watch /
], so dass das Symbol für die Zweikanalüberwachung DW
nun dauerhaft in der Anzeige erscheint. Die Zweikanalüberwachung ist nun endgültig aktiviert.
Der zweite Druck auf die Taste (19) [Dual Watch /
dem ersten Druck auf diese Taste passieren, sonst erfolgt ein Abbruch der Zweikanalüberwa-
chung, was sich durch Erlöschen des Symbols DW bemerkbar macht.
Das Gerät springt nun zweimal pro Sekunde zwischen den beiden Überwachungskanälen hin
und her, solange keiner der beiden belegt ist. Wenn ein Kanal belegt ist, was sich durch Öffnen
der Rauschsperre äußert, bleibt das Gerät solange darauf stehen, bis die Rauschsperre wieder
schließt. 7 Sekunden später springt das Gerät wieder zwischen den beiden Kanälen hin und her.
Wenn Sie die Taste (19) [Dual Watch /
bol für die Zweikanalüberwachung DW wieder blinkend, und Sie können mittels des Kanal-
drehwahlschalters (9) oder der Kanalwahltasten (2) und (3) am Mikrofon einen neuen zwei-
ten Überwachungskanal auswählen mit neuer Modulationsart. Der Kanal, der beim erneuten
Drücken der Taste (19) [Dual Watch /
kanal.
Um die Zweikanalüberwachung zu beenden, drücken Sie zweimal kurz hintereinander die Taste
(19) [ Dual Watch /
], einmal irgendeine andere Funktionstaste auf der Gerätevorderseite,
außer der für die VOX-Funktion, eine Kanalwahltaste, oder drehen Sie am Kanaldrehwahl-
schalter (9) [Channel]. Als Zeichen für die Beendigung der Funktion verschwindet das Symbol
DW daraufhin von der Anzeige.
Senden auf dem aktuellen Kanal ist möglich, beendet die Zweikanalüberwachung jedoch nicht.
16) Tastatursperre
Wenn Sie die Taste zur Aktivierung der Zweikanalüberwachung oder der Tastatursperre (19)
[ Dual Watch /
] für längere Zeit gedrückt halten, ertönt nach 2 Sekunden ein zweiter kur-
zer Quittungston, der die Aktivierung der Tastatursperre ankündigt. Zur Anzeige der Tastatur-
sperre erscheint in der Anzeige auch das Schlüsselsymbol
das Gerät weder auf die Funktions- und Kanalwahltasten, noch auf den Kanaldrehwahlschal-
ter (9). Lediglich Senden mit und ohne Rufton und Aktivierung der VOX-Funktion sind mög-
lich. Die Funktion bleibt auch bei zwischenzeitlichem Abschalten des Gerätes erhalten, sofern
die Versorgungsspannung nicht abgetrennt wird. Zum Abschalten hält man erneut die Taste
(19) [ Dual Watch / ] länger gedrückt, bis nach 2 Sekunden wiederum ein kurzer Quittungs-
ton ertönt, der die Aufhebung der Tastatursperre ankündigt. Gleichzeitig verschwindet in der
Anzeige das Schlüsselsymbol
.
Nun sind die gesperrten Bedienelemente wieder frei.
17) VOX-Funktion
Die VOX-Funktion ist eine durch Sprache gesteuerte Aktivierung des Senders. Das bedeutet,
dass sich das Funkgerät durch Sprechen ins Mikrofon automatisch auf Sendebetrieb
umschaltet, so dass das Drücken der Sendetaste am Mikrofon zur Übermittlung einer Nach-
richt überflüssig wird. Zur Vermeidung von unbeabsichtigtem Senden ist die VOX-Schaltung
]
], so dass das Sym-
] muss innerhalb von 23 Sekunden nach
] noch einmal kurz drücken, so erscheint das Sym-
] aktuell war, ist nunmehr der erste Überwachungs-
. In diesem Zustand reagiert
