5. Steuerung des Kessels
Wassererwärmer-Betrieb
In dieser Schalterstellung bleibt nur die Wassererwärmung in Funktion und regelt die Temperatur nach der
vorgegebenen Werkseinstellung von 60°C oder nach individueller Vorgabe. Die Wassererwärmung erfolgt zu den
im Automatikprogramm
Der Heizbetrieb für Kessel- und Mischerkreis ist unterbunden, bleibt jedoch frostsicher.
Anwendung:
Abschaltung des Heizbetriebes am Ende der Heizperiode bei uneingeschränkter Wassererwärmung.
Manueller Betrieb
Die Kesseltemperatur wird entsprechend der Einstellung der maximalen Kesseltemperatur begrenzt. Sämtliche
Umwälzpumpen für Kessel- und Mischerkreis sind in Betrieb. Der Stellantrieb des Mischers wird stromlos
geschaltet und kann entsprechend dem Wärmebedarf manuell betätigt werden.
Die Wassererwärmung erfolgt dauernd bis zur eingestellten Wassererwärmer-Maximaltemperaturbegrenzung.
Anwendung:
Anlageinbetriebnahme
Einregulierung
Manuelle Mischereinstellung

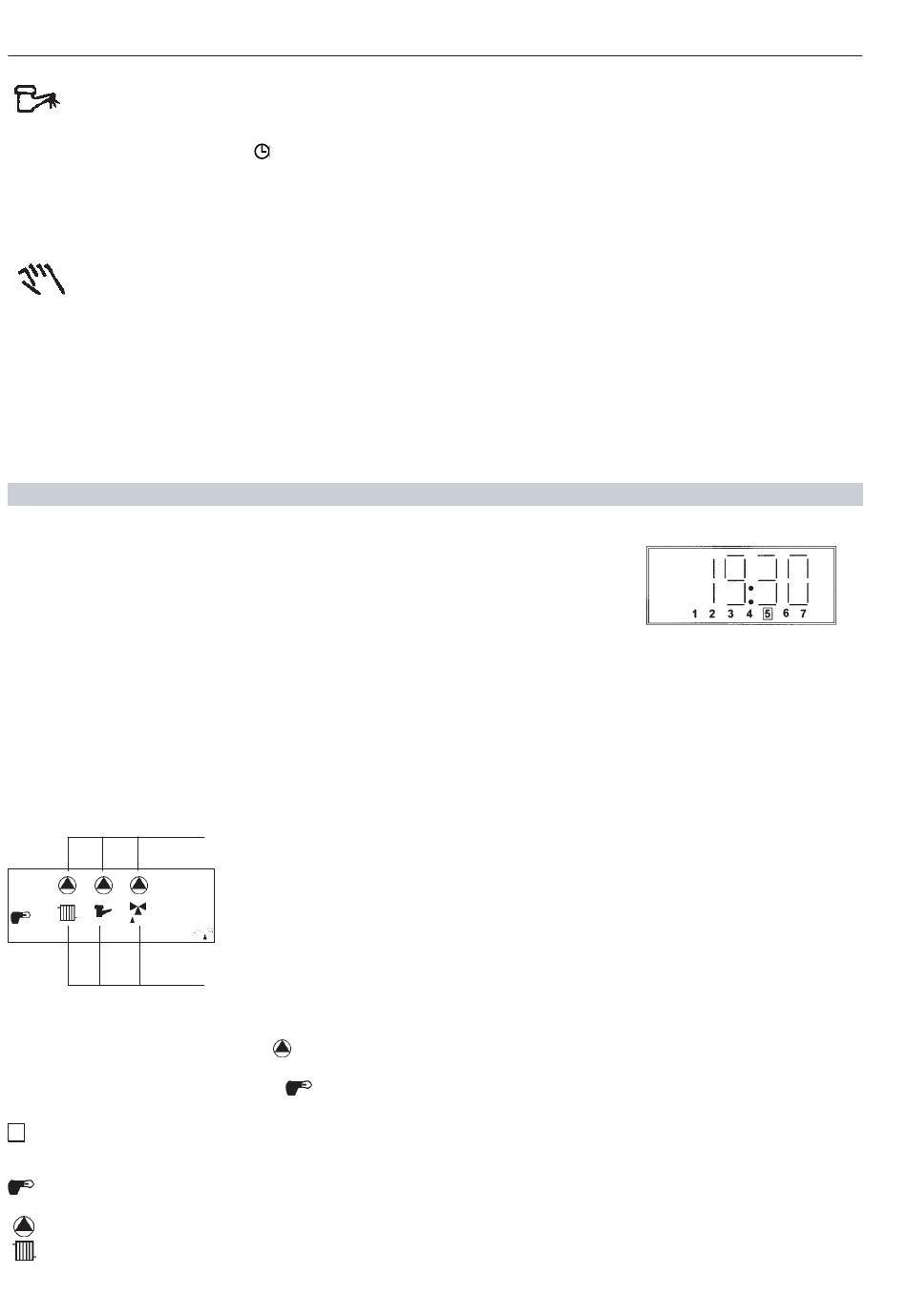

Anzeigefeld
Die multifunktionale Informationsanzeige dient zur Darstellung von:
- Temperaturen (Sollwert und Istwert)
- Parameterkennzahlen
- Parameterwerten
- Uhrzeiten und Kalenderdaten
- Schaltzeiten
- Schaltzustandsanzeige
Die jeweilige Anzeigestruktur wird in den nachfolgenden Abschnitten im Detail
dargestellt.
Darüber hinaus sind im Display diverse Symbole enthalten, welche je nach Betriebs-
zustand und Heizkreiszugehörigkeit eingeblendet werden.
Schaltzustandsanzeige der angeschlossenen Steuerelemente
Bei Erscheinen des Pumpensymbol
sich dieser in Betriebsbereitschaft.
Bei Erscheinen des Brennersymbols
Ein blinkendes Heizkreissymbol kennzeichnet, dass der jeweilige Heizkreis
R
mit einer Raumstation in Verbindung steht.
Brenneranforderung (Brenner ein)
Kesselheizkreis in Funktion
(Kesselkreispumpe ein)
16
2 festgelegten Schaltzeiten.
Betriebsbereitschaft Heizkreise
Heizkreissymbole
über dem zugehörigen Heizkreis befindet
wird der Brenner gefordert.
