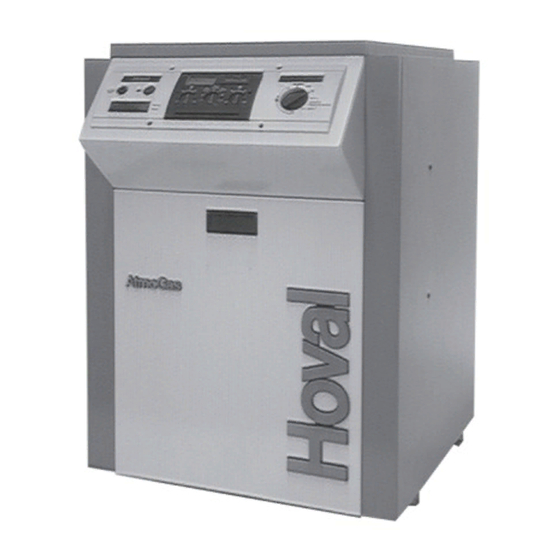

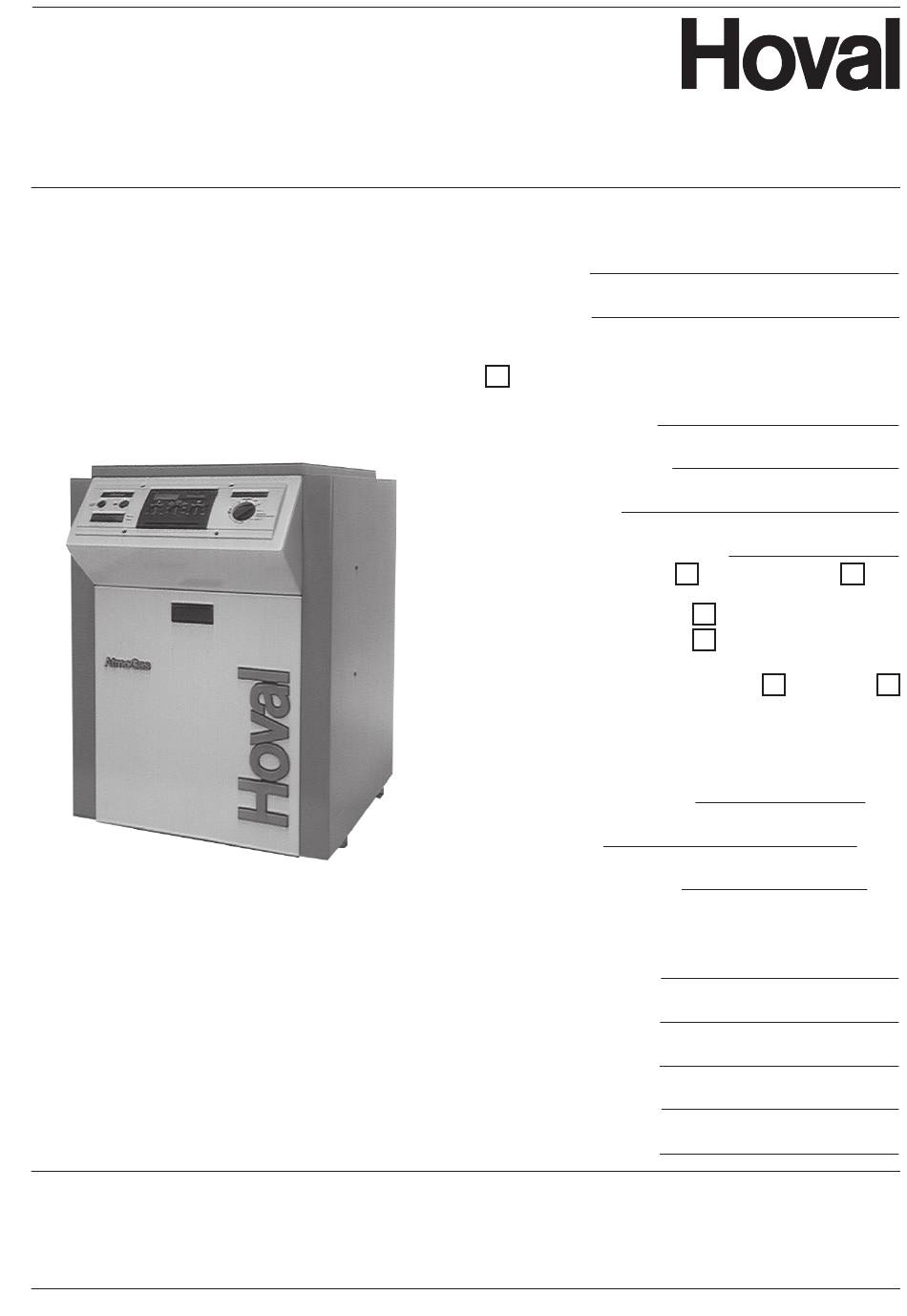

Bedienungsanleitung
Gasspezialheizkessel für Erdgas
AtmoGas LN (9-51)
430 461 / 00 Oktober 1997
Deutsche Hoval GmbH
D-72108 Rottenburg am Neckar
Freiherr-vom-Stein-Weg 15
Telefon 0180 / 501 63 25
Telefax 07472 / 163-50
Vom Heizungsfachmann ausfüllen lassen:
Auftrag Nr.:
Kessel Typ:
Eingestellt auf:
Erdgas H
Heizungspumpe Typ:
Heizungsregelung Typ:
Mischorgan Typ:
Beistell-Wassererwärmer Typ:
Wassererwärmerfühler
Aussentemperaturfühler
Raumtemperaturfühler
Verbrennungsluftzufuhr
Berechnungsgrundlagen
der Heizung
Tiefste Aussentemperatur
Wärmebedarf:
Max. Vorlauftemperatur:
Wichtige Telefon-Nummern
Heizungs-Installateur
Sanitär-Installateur
Elektro-Installateur
Brennstoff-Lieferant
Kaminfeger
Hoval Herzog AG
CH-8706 Feldmeilen
General-Wille-Strasse 201
Telefon 01 / 925 61 11
Telefax 01/ 923 11 39
Änderungen vorbehalten
Thermostat
Raum
Hoval Gesellschaft mbH
A-4614 Marchtrenk
Hovalstrasse 11
Telefon 07243 / 550-400
Telefax 07243 / 550-17
weitere Adressen siehe letzte Seite
Aussen
°C
kW
°C
Werbung
Verwandte Anleitungen für Hoval AtmoGas LN
Inhaltszusammenfassung für Hoval AtmoGas LN
- Seite 1 Bedienungsanleitung Gasspezialheizkessel für Erdgas AtmoGas LN (9-51) 430 461 / 00 Oktober 1997 Änderungen vorbehalten Vom Heizungsfachmann ausfüllen lassen: Auftrag Nr.: Kessel Typ: Eingestellt auf: Erdgas H Heizungspumpe Typ: Heizungsregelung Typ: Mischorgan Typ: Beistell-Wassererwärmer Typ: Wassererwärmerfühler Thermostat Aussentemperaturfühler Raumtemperaturfühler Verbrennungsluftzufuhr...
-
Seite 2: Sicherheitshinweise
Allgemeine Hinweise 430 461 / 00 Oktober 1997 Sicherheitshinweise Sehr geehrter Hoval Kunde, Sie haben mit dem Hoval-AtmoGas LN ein Produkt erworben, das nach neuestem Stand der Technik und Bei Gefahr: nach bestem Wissen in höchster Qualität gefertigt wurde. • Brennstoffzufuhr (Gas) und Stromzufuhr unterbre- chen! Für ordnungsgemäße Installation und Betrieb Ihres... - Seite 3 Allgemeine Hinweise 430 461 / 00 Oktober 1997 Allgemeines Verwendungszweck: Die Hoval Gasheizkessel AtmoGas LN sind mit auto- Der AtmoGas LN Heizkessel darf nur matischen Regel- und Sicherheitseinrichtungen aus- mit den in der Techn. Information/ gerüstet. Im Normalfall sind sie vom Beginn der Heiz- Installationsanleitung angegebenen periode bis zu deren Ende in Betrieb.
-
Seite 4: Wichtige Hinweise
Wichtige Hinweise 430 461 / 00 Oktober 1997 Wichtige Hinweise Nachfüllen der Heizung Achtung: Bitte schliessen Sie bei Gasgeruch Nie kaltes Wasser in die heisse sofort den Hauptabsperrhahn vor Anlage einfüllen. dem Gaszähler und rufen Sie die Störungsstelle Ihres Gasver- •... - Seite 5 Wartung jährlich - kontrollieren und warten. Diese Wartung ist bei einem Hoch- • Hauptschalter SYSTEM auf “O“ stellen. wirkungsgrad-Kessel wie diesem Hoval AtmoGas LN • Absperrventil im Heizungsvor- und -rücklauf öffnen. besonders wichtig, um den optimalen Jahresnutzungs- • Durch Öffnen des Heizraumfensters für Luftzufuhr grad zu erreichen.
- Seite 6 Beschreibung und Funktion 430 461 / 00 Oktober 1997 2.5 Die Bedienungselemente der Kesselsteuerung ** auch ohne elektronischen Heizungsregler erhältlich Legende Funktion 1. Hauptschalter autom. = Heizkessel EIN; normaler automatischer Betrieb über den elektronischen Heizungsregler. Notbetrieb = Trotz einer eingetretenen Störung ist die Raumheizung und die Wassererwärmung dauernd in Betrieb.
- Seite 7 Beschreibung und Funktion 430 461 / 00 Oktober 1997 Legende Funktion Hier kann die gewünschte Raumtemperatur "Tag" eingestellt 3. Temperatur-Versteller werden. Mittelstellung -> 20°C "Tag" (Ändern des Wertebereiches von 14-26°C) Hier kann das Heizprogramm ausgewählt werden: 4. Betriebsartenschalter Heizprogramm Automatischer Regelbetrieb entsprechend für den für das 1.Programm eingegebenen Berufstätige...
- Seite 8 "Brenner" Drücken Sie die Entstörungstaste am Brenner (Beschreibung Seite 4). Falls nach wiederholtem Entstören kein Brennerbetrieb möglich ist, benachrich- tigen Sie Ihre Hoval Kundendienststelle (Adressen finden Sie auf der letzten Seite) 10.Kesseltemperatur- Falls der Brenner infolge zu hoher Kesseltemperatur (>110°C) abgeschaltet...
- Seite 9 430 461 / 00 Oktober 1997 Signallampe Störanzeige Brenner Wartung und Reinigung a) Abgas-Rückstau in der Strömungssicherung: Falls Ihr AtmoGas LN mit einer Abgasüberwachung Eventuelle Garantieansprüche können u.a. nur gel- ausgerüstet ist, wird bei einem Rückstau der Abgase tend gemacht werden, wenn für sachgemäße Bedie- das Abgas über die Strömungssicherung in den Auf-...
- Seite 10 Wenn Sie die Störung nicht die Kontrollen gemäss obenstehender beheben können, so rufen Sie Checkliste durch. beachten Sie! bitte den Heizungsinstalla- Beachten Sie auch die Einstellung der teur oder den Hoval-Kunden- Betriebswahlschalter und Temperatur- service an. regler auf den entsprechenden Seiten.
- Seite 11 430 461 / 00 Oktober 1997...
- Seite 12 430 461 / 00 Oktober 1997 Deutsche Hoval GmbH D-72108 Rottenburg am Neckar, Freiherr-vom-Stein-Weg 15 Telefon 0180 / 501 63 25, Telefax 07472 / 163-50 CH-8706 Feldmeilen, General-Wille-Strasse 201 Hoval Herzog AG Telefon 01/ 925 61 11, Telefax 01/ 923 11 39 Pikett ausserhalb der Geschäftszeit:...
