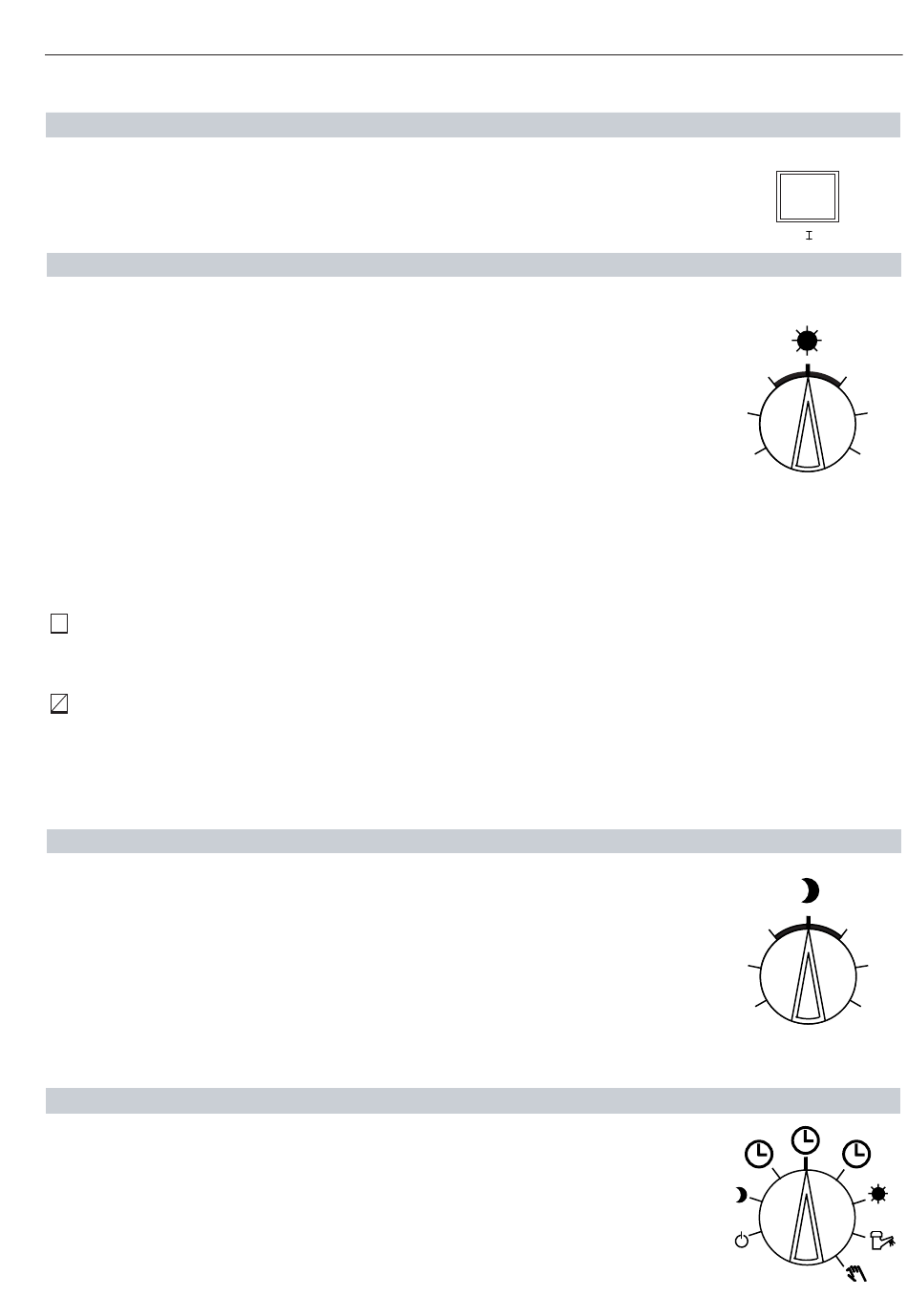

5.3 Bedienungs- und Anzeigenelemente
EIN / AUS - Schalter
Mit diesem Schalter wird der Kessel EIN- bzw. AUS-geschaltet
Temperatur-Versteller -Tag-
Mit dem Drehknopf kann die gewünschte Tagesraumtemperatur zwischen 14°C und
26°C eingestellt werden. Die Mittelstellung entspricht einer Normaleinstellung von
20°C.
Voraussetzung für eine unter allen Aussentemperaturbedingung gleichbleibende
Raumtemperatur ist eine exakte Einstellung der Heizkennlinien sowie eine korrekte
Auslegung der Heizungsanlage durch den Heizungsfachmann entsprechend der
Wärmebedarfsberechnung.
Der Einstellwert bezieht sich gleichermassen auf den direkt gesteuerten Kesselkreis
sowie den nachgeschalteten Mischerkreis.
Eine eventuelle erforderliche Verstellung sollte immer nur in kleinen Schritten und im
Abstand von 2-3 Stunden vorgenommen werden, um sicherzustellen, dass sich ein
Beharrungszustand eingestellt hat.
Zwischen den gemessenen Raumtemperaturen im Aufenthaltsbereich und der am
Drehknopf eingestellten Temperatur können Abweichungen auftreten.
Achtung:
R
Heizkreise, welche mit einer Raumstation kombiniert werden, orientieren sich
ausschliesslich nach deren Raumtemperaturvorgaben und koppeln sich von
den Einstellwerten im Regelgerät ab.
R
Heizkreise ohne Raumstation arbeiten weiterhin gemäss reglerseitiger Einstel-
lung und gewähltem Heizprogramm
Werkseinstellung: 20°C
Temperatur-Versteller -Nacht-
Mit dem Drehknopf kann die gewünschte Raumtemperatur während des Absenk-
betriebes zwischen 8°C und 20°C eingestellt werden. Bei korrekter Auslegung der
Heizungsanlage und exakt eingestellter Heizkennlinie ergibt sich ein gleichmässiger
Stützbetrieb bei allen Aussentemperaturverhältnissen.
Der Einstellwert bezieht sich gleichermassen auf den direkt gesteuerten Kesselkreis
und den nachgeschalteten Mischerkreis. Auch hier sollten erforderliche Verstellungen
nur schrittweise vorgenommen werden, um die Einhaltung der Stütztemperatur zu
gewährleisten.
Betriebsartenschalter
Mittels eines achtstufigen Betriebsartenschalters stehen diverse praxisgerechte
Heiz- und Wassererwärmer-Programme zur Verfügung, welche je nach aktuellen
Anlässen individuell ausgewählt werden können.
5. Steuerung des Kessels
0
18
22
26
14
12
16
20
8
2
1
3
13
