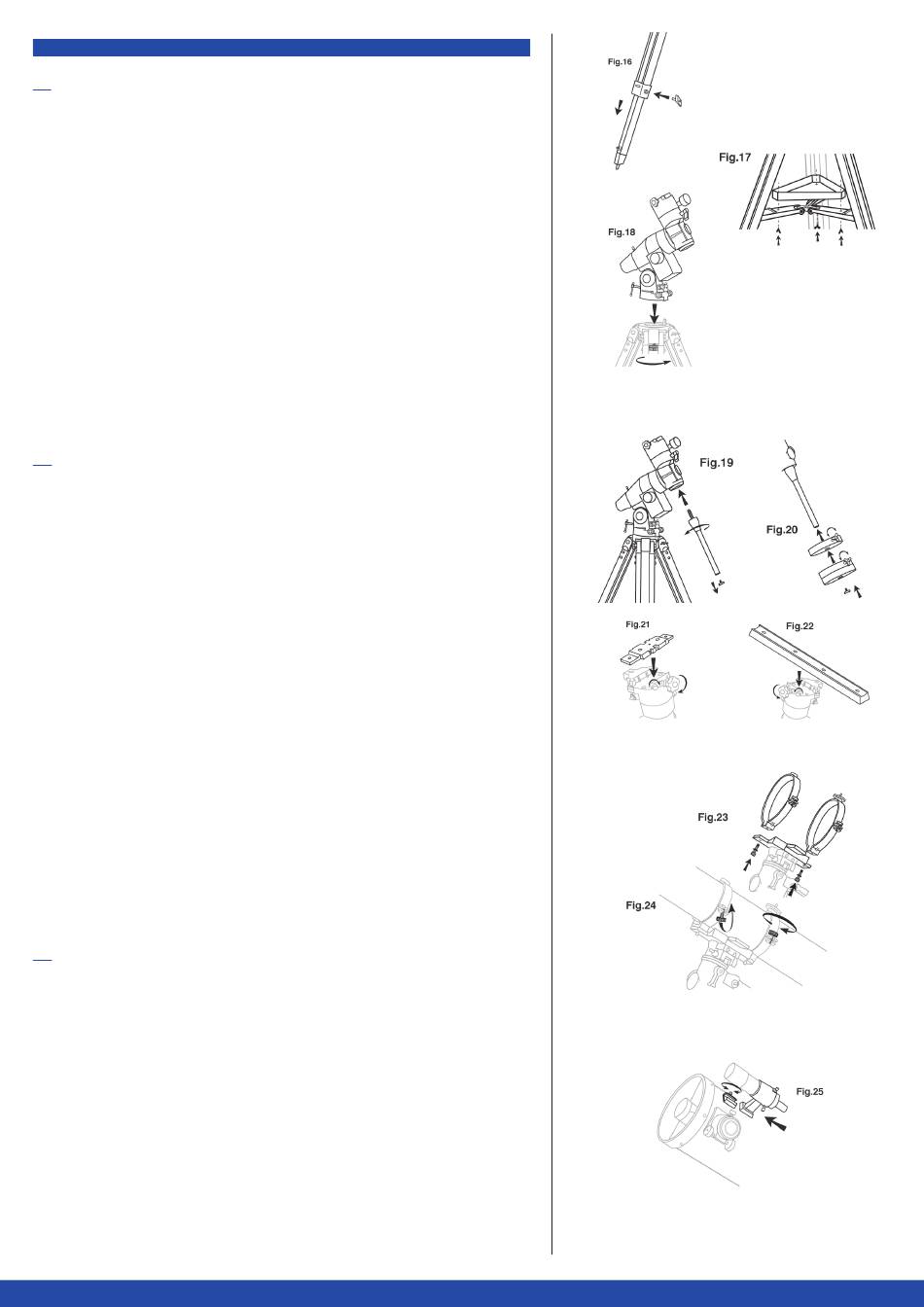

06 | MONTAGEANLEITUNG ORION 200 MIT EQ5-MONTIERUNG
06.1
AUFSTELLEN DES STATIVS
Anpassen der Stativ-Beine (Fig.16)
Öffnen Sie die Stativbeinklemmen und ziehen Sie das untere Stativrohr an jedem Stativbein heraus.
•
Fixieren Sie dann wieder die Stativbeinklemmen.
Ziehen Sie die Stativbeine auseinander, damit das Stativ gerade stehen kann.
•
Justieren Sie die Länge jedes Stativbeines so, dass der Stativkopf genau waagrecht ausgerichtet ist.
•
Beachten Sie, dass dazu je nach Untergrund die Stativbeine nicht gleich lang sein müssen.
Einbau der Zubehörablageschale (Fig.17)
Legen Sie die Zubehörablage auf die Stativbein-Spreizarme und sichern Sie sie von unten mit den Fixier-
schrauben.
Befestigung der Montierung auf dem Stativ (Fig.18)
Lockern Sie die Azimuth-Einstellschrauben. Achten Sie darauf, das der Metallstift im Stativkopf genau in die
Lücke zwischen den Azimuth-Einstellschrauben der Montierung reicht. Schrauben Sie den Stativkopf mit
dem Sterngriff fest auf das Stativ.
Hinweis: Wenn die Montierung nicht vollständig in den Stativkopf einrastet, lockern Sie die Azimuth-Einstell-
schrauben um dem Metallstift mehr Spiel zu geben.
06.2
TELESKOP MONTIEREN
Anbringen der Gegengewichte (Fig.19, 20)
Schrauben Sie die Gegengewichtsstange in das Gewinde am Ende der Deklinationsachse. Ziehen Sie dann
•
die Kontermutter auf der Gegengewichtsstange fest an.
Entfernen Sie die Sicherungsschraube am Ende der Gegengewichtsstange.
•
Nehmen Sie die Gegengewichte und schieben Sie sie etwa bis zur Hälfte der Gegengewichtsstange.
•
Sichern Sie die Gegengewichte mit den Fixierschrauben.
Befestigen Sie die Sicherungsschraube wieder am Ende der Gegengewichtsstange.
•
Einbau der kurzen Montageschiene (Fig.21, 22)
Montageschiene auf die Montierung setzen, durch Anziehen der zwei Klemmschrauben sichern.
Hinweis: Die Schrauben genau mit den Nuten der Montageschiene ausrichten.
Anbringen der Rohrschellen an der Montierung (Fig.23)
Nehmen Sie das Teleskoprohr aus der Verpackung.
•
Entfernen Sie die Rohrschellen vom Teleskop durch Lösen der Klemmschrauben und Aufklappen der Schar-
•
niere.
Stecken Sie die Rohrschellen auf die Montageschiene und befestigen Sie die Rohrschellen an der Mon-
•
tierung (das passende Werkzeug ist im Lieferumfang enthalten).
Teleskoprohr mit den Rohrschellen fixieren (Fig.24)
Entfernen Sie die Verpackung vom Teleskoprohr.
•
Suchen Sie den Schwerpunkt des Teleskoprohres. Legen Sie das Teleskoprohr so in die Rohrschellen, das
•
sich der Schwerpunkt genau in der Mitte zwischen den Rohrschellen befindet. Schließen Sie die Scharniere
und fixieren Sie das Teleskoprohr mit den Klemmschrauben. Dabei Klemmschrauben nicht zu fest anziehen!
06.3
SUCHER MONTIEREN/RED DOT FINDER (OPTIONAL) MONTIEREN
Anbringen der Sucher-Halterung/des Red Dot Finders (optional) (Fig.25)
Nehmen Sie das Sucherfernrohr zur Hand.
•
Schieben Sie die Halterung des Suchers in die rechteckige Nut und fixieren Sie ihn mit den Schrauben.
•
5
