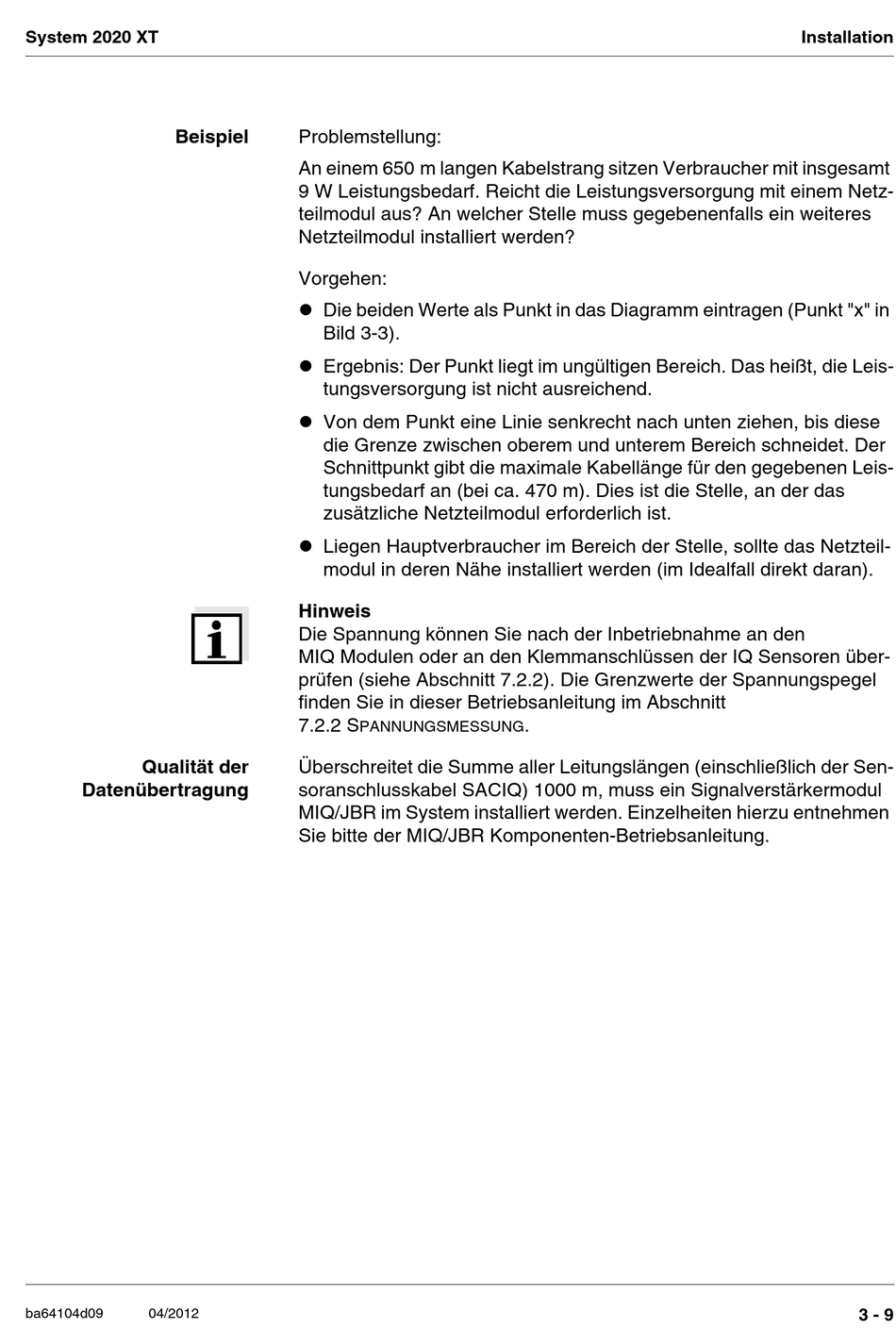

System 2020 XT
Beispiel
Qualität der
Datenübertragung
ba64104d09
04/2012
Problemstellung:
An einem 650 m langen Kabelstrang sitzen Verbraucher mit insgesamt
9 W Leistungsbedarf. Reicht die Leistungsversorgung mit einem Netz-
teilmodul aus? An welcher Stelle muss gegebenenfalls ein weiteres
Netzteilmodul installiert werden?
Vorgehen:
 Die beiden Werte als Punkt in das Diagramm eintragen (Punkt "x" in
Bild 3-3).
 Ergebnis: Der Punkt liegt im ungültigen Bereich. Das heißt, die Leis-
tungsversorgung ist nicht ausreichend.
 Von dem Punkt eine Linie senkrecht nach unten ziehen, bis diese
die Grenze zwischen oberem und unterem Bereich schneidet. Der
Schnittpunkt gibt die maximale Kabellänge für den gegebenen Leis-
tungsbedarf an (bei ca. 470 m). Dies ist die Stelle, an der das
zusätzliche Netzteilmodul erforderlich ist.
 Liegen Hauptverbraucher im Bereich der Stelle, sollte das Netzteil-
modul in deren Nähe installiert werden (im Idealfall direkt daran).
Hinweis
Die Spannung können Sie nach der Inbetriebnahme an den
MIQ Modulen oder an den Klemmanschlüssen der IQ Sensoren über-
prüfen (siehe Abschnitt 7.2.2). Die Grenzwerte der Spannungspegel
finden Sie in dieser Betriebsanleitung im Abschnitt
7.2.2 S
PANNUNGSMESSUNG
Überschreitet die Summe aller Leitungslängen (einschließlich der Sen-
soranschlusskabel SACIQ) 1000 m, muss ein Signalverstärkermodul
MIQ/JBR im System installiert werden. Einzelheiten hierzu entnehmen
Sie bitte der MIQ/JBR Komponenten-Betriebsanleitung.
.
Installation
3 - 9
