Installation
Leistungsversorgung
überprüfen
3 - 8
1 Die Länge des Kabelstrangs für die geplante Installation ermit-
teln.
2 Die Summe der Leistungsaufnahmen aller Verbraucher an
dem Kabelstrang ermitteln (einschließlich IQ Sensoren).
3 Die beiden ermittelten Werte als Punkt in das folgende Dia-
gramm eintragen.
Hinweis
Zur Vereinfachung wird angenommen, dass alle Verbraucher am Ende
des Kabelstrangs angeordnet sind.
1000
900
800
700
600
500
400
300
200 gültiger Bereich
100
50
0 1 2
Summe Leistungsaufnahme aller Verbraucher

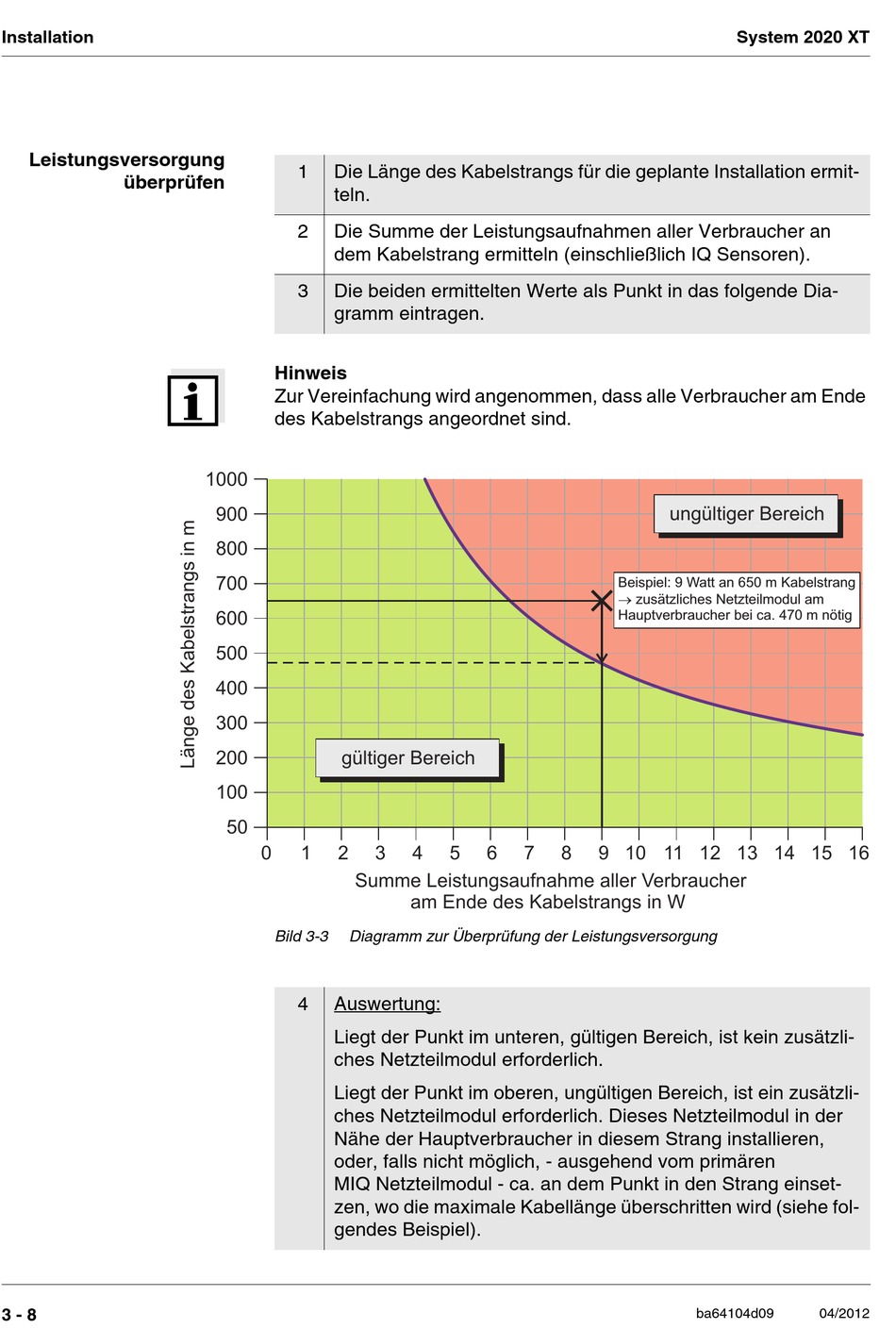

Bild 3-3 Diagramm zur Überprüfung der Leistungsversorgung
4 Auswertung:
Liegt der Punkt im unteren, gültigen Bereich, ist kein zusätzli-
ches Netzteilmodul erforderlich.
Liegt der Punkt im oberen, ungültigen Bereich, ist ein zusätzli-
ches Netzteilmodul erforderlich. Dieses Netzteilmodul in der
Nähe der Hauptverbraucher in diesem Strang installieren,
oder, falls nicht möglich, - ausgehend vom primären
MIQ Netzteilmodul - ca. an dem Punkt in den Strang einset-
zen, wo die maximale Kabellänge überschritten wird (siehe fol-
gendes Beispiel).
3 4 5 6 7
am Ende des Kabelstrangs in W
ungültiger Bereich
Beispiel: 9 Watt an 650 m Kabelstrang
® zusätzliches Netzteilmodul am
Hauptverbraucher bei ca. 470 m nötig
8 9 10 11 12 13 14 15 16
