System 2020 XT

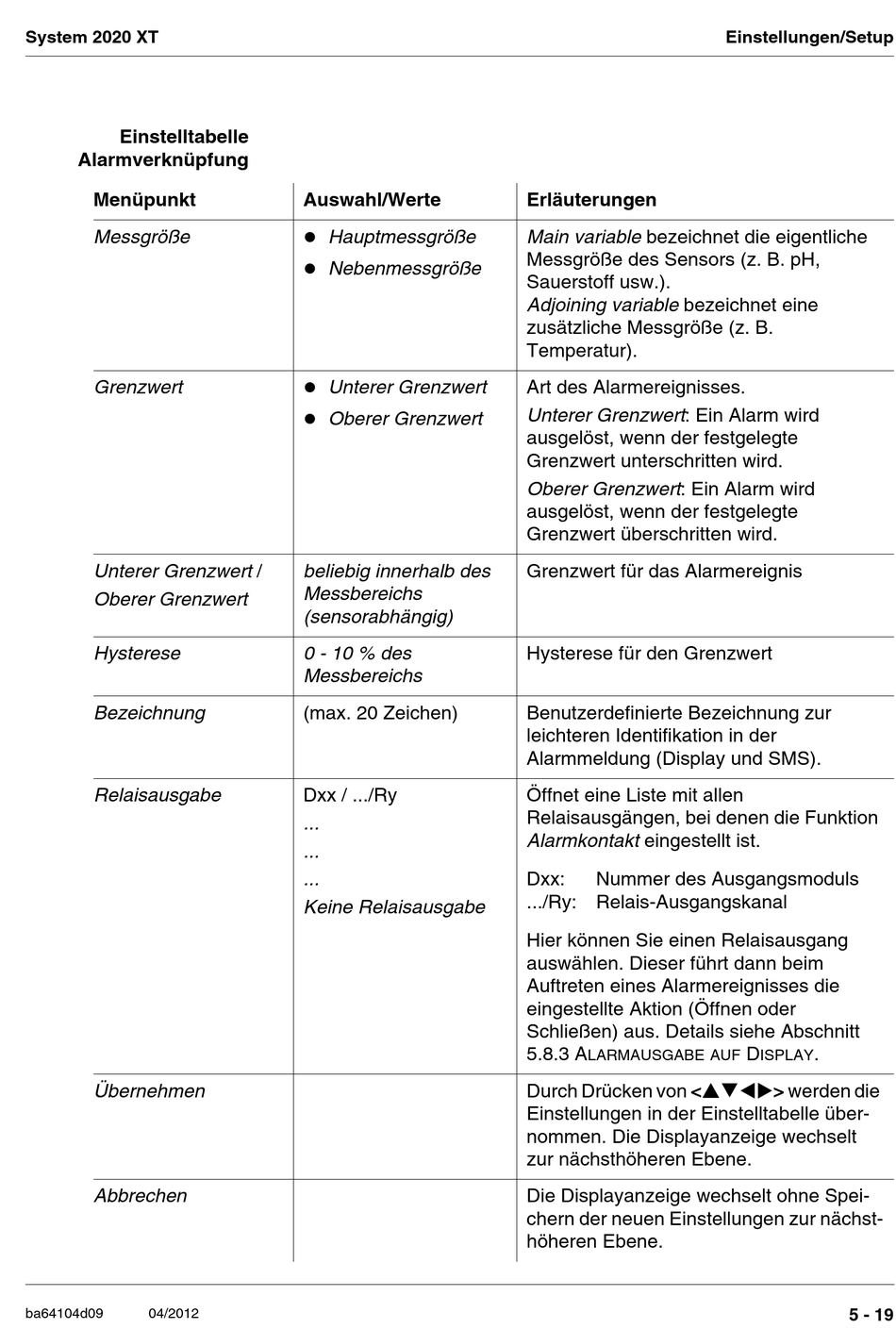

Einstelltabelle
Alarmverknüpfung
Menüpunkt
Messgröße
Grenzwert
Unterer Grenzwert /
Oberer Grenzwert
Hysterese
Bezeichnung
Relaisausgabe
Übernehmen
Abbrechen
ba64104d09 04/2012
Auswahl/Werte

Hauptmessgröße

Nebenmessgröße

Unterer Grenzwert

Oberer Grenzwert
beliebig innerhalb des
Messbereichs
(sensorabhängig)
0 - 10 % des
Messbereichs
(max. 20 Zeichen)
Dxx / .../Ry
...
...
...
Keine Relaisausgabe
Erläuterungen
Main variable bezeichnet die eigentliche
Messgröße des Sensors (z. B. pH,
Sauerstoff usw.).
Adjoining variable bezeichnet eine
zusätzliche Messgröße (z. B.
Temperatur).
Art des Alarmereignisses.
Unterer Grenzwert: Ein Alarm wird
ausgelöst, wenn der festgelegte
Grenzwert unterschritten wird.
Oberer Grenzwert: Ein Alarm wird
ausgelöst, wenn der festgelegte
Grenzwert überschritten wird.
Grenzwert für das Alarmereignis
Hysterese für den Grenzwert
Benutzerdefinierte Bezeichnung zur
leichteren Identifikation in der
Alarmmeldung (Display und SMS).
Öffnet eine Liste mit allen
Relaisausgängen, bei denen die Funktion
Alarmkontakt eingestellt ist.
Dxx: Nummer des Ausgangsmoduls
.../Ry: Relais-Ausgangskanal
Hier können Sie einen Relaisausgang
auswählen. Dieser führt dann beim
Auftreten eines Alarmereignisses die
eingestellte Aktion (Öffnen oder
Schließen) aus. Details siehe Abschnitt
5.8.3 A
LARMAUSGABE AUF
Durch Drücken von <> werden die
Einstellungen in der Einstelltabelle über-
nommen. Die Displayanzeige wechselt
zur nächsthöheren Ebene.
Die Displayanzeige wechselt ohne Spei-
chern der neuen Einstellungen zur nächst-
höheren Ebene.
Einstellungen/Setup
D .
ISPLAY
5 - 19
