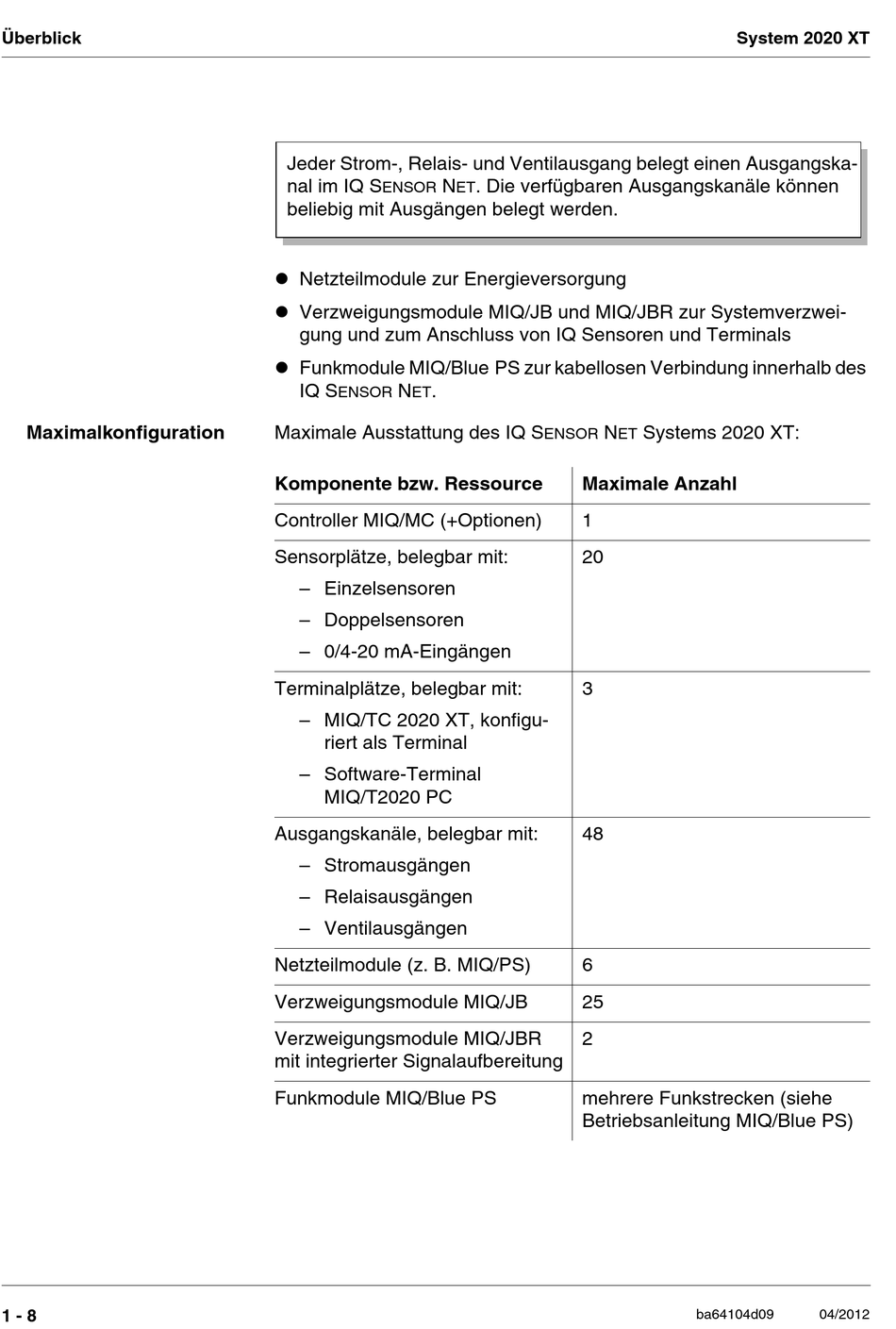

wtw IQ SENSOR NET System 2020 XT Betriebsanleitung Seite 14

Überblick
Maximalkonfiguration
1 - 8
Jeder Strom-, Relais- und Ventilausgang belegt einen Ausgangska-
nal im IQ S N
ENSOR
beliebig mit Ausgängen belegt werden.
 Netzteilmodule zur Energieversorgung
 Verzweigungsmodule MIQ/JB und MIQ/JBR zur Systemverzwei-
gung und zum Anschluss von IQ Sensoren und Terminals
 Funkmodule MIQ/Blue PS zur kabellosen Verbindung innerhalb des
IQ S N .
ENSOR ET
Maximale Ausstattung des IQ S
Komponente bzw. Ressource
Controller MIQ/MC (+Optionen)
Sensorplätze, belegbar mit:
– Einzelsensoren
– Doppelsensoren
– 0/4-20 mA-Eingängen
Terminalplätze, belegbar mit:
– MIQ/TC 2020 XT, konfigu-
riert als Terminal
– Software-Terminal
MIQ/T2020 PC
Ausgangskanäle, belegbar mit:
– Stromausgängen
– Relaisausgängen
– Ventilausgängen
Netzteilmodule (z. B. MIQ/PS)
Verzweigungsmodule MIQ/JB
Verzweigungsmodule MIQ/JBR
mit integrierter Signalaufbereitung
Funkmodule MIQ/Blue PS
. Die verfügbaren Ausgangskanäle können
ET
N
ENSOR ET
Maximale Anzahl
1
20
3
48
6
25
2
mehrere Funkstrecken (siehe
Betriebsanleitung MIQ/Blue PS)
System 2020 XT
Systems 2020 XT:
