wtw IQ SENSOR NET System 2020 XT Betriebsanleitung Seite 83

System 2020 XT
Aufgezeichnete
Messwerte darstellen
ba64104d09 04/2012
1 Mit <M> in die Messwertanzeige wechseln.
2 Mit <> einen IQ Sensor auswählen.
3 Mit <OK> das Menü Anzeige / Optionen öffnen.
4 Mit <> eine der Darstellungsarten
 Monatsgang ausgewählter Sensor
 Wochengang ausgewählter Sensor
 Tagesgang ausgewählter Sensor
 Messwertliste ausgewählter Sensor
auswählen und mit <OK> bestätigen.
Die gewählte Darstellung wird angezeigt.

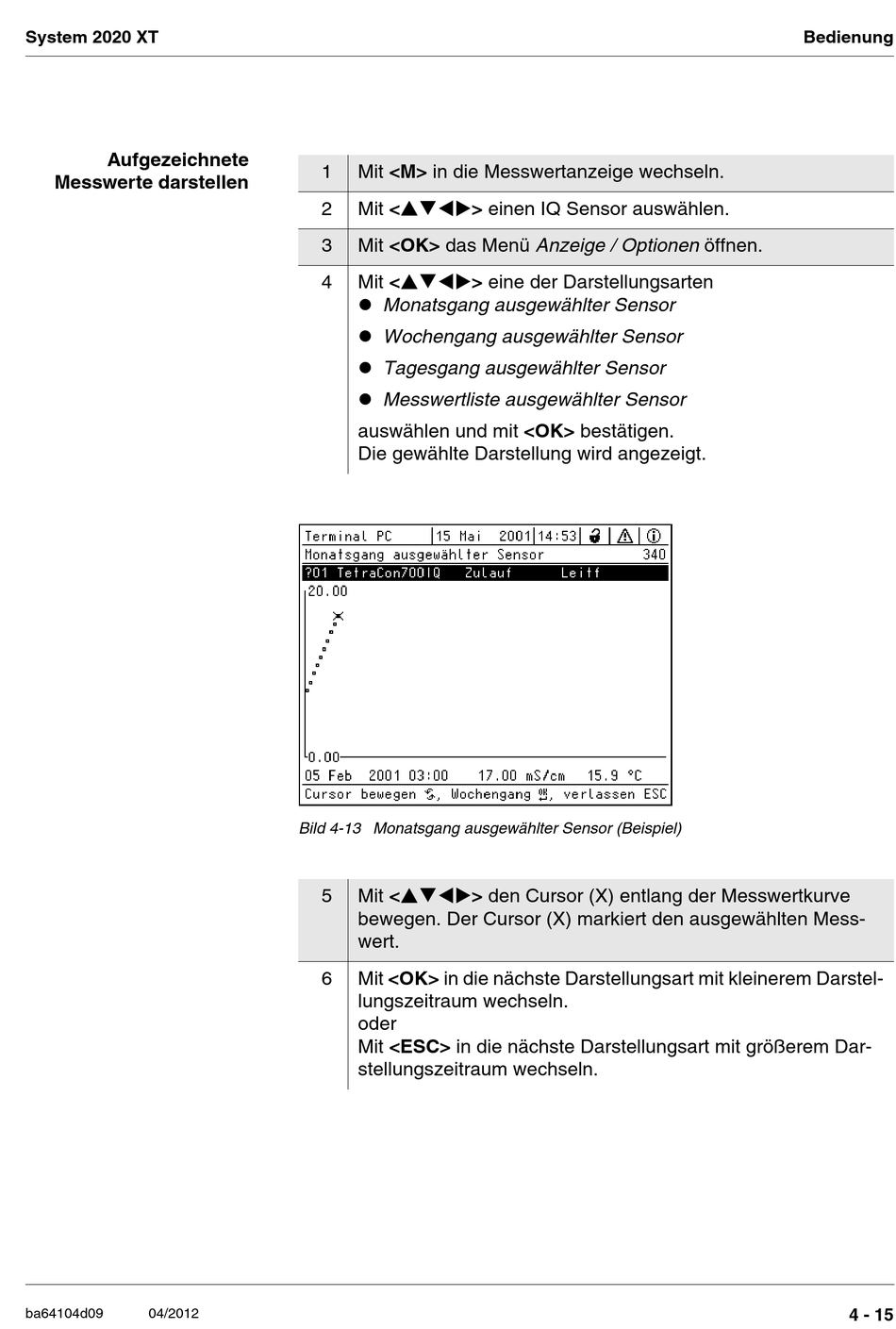

Bild 4-13 Monatsgang ausgewählter Sensor (Beispiel)
5 Mit <> den Cursor (X) entlang der Messwertkurve
bewegen. Der Cursor (X) markiert den ausgewählten Mess-
wert.
6 Mit <OK> in die nächste Darstellungsart mit kleinerem Darstel-
lungszeitraum wechseln.
oder
Mit <ESC> in die nächste Darstellungsart mit größerem Dar-
stellungszeitraum wechseln.
Bedienung
4 - 15
