System 2020 XT
Benötigte Materialien
Werkzeuge
MIQ Modul unter dem
Schutzdach montieren
ba64104d09 04/2012
 Schutzdach SD/K 170 (siehe Kapitel 9 Z
 Für die Montage des Schutzdachs an eine Standsäule oder ein
Geländer ist zusätzlich der Montagesatz MR/SD 170 erforderlich
(siehe Kapitel 9 Z
 Kreuzschlitz-Schraubendreher.
1

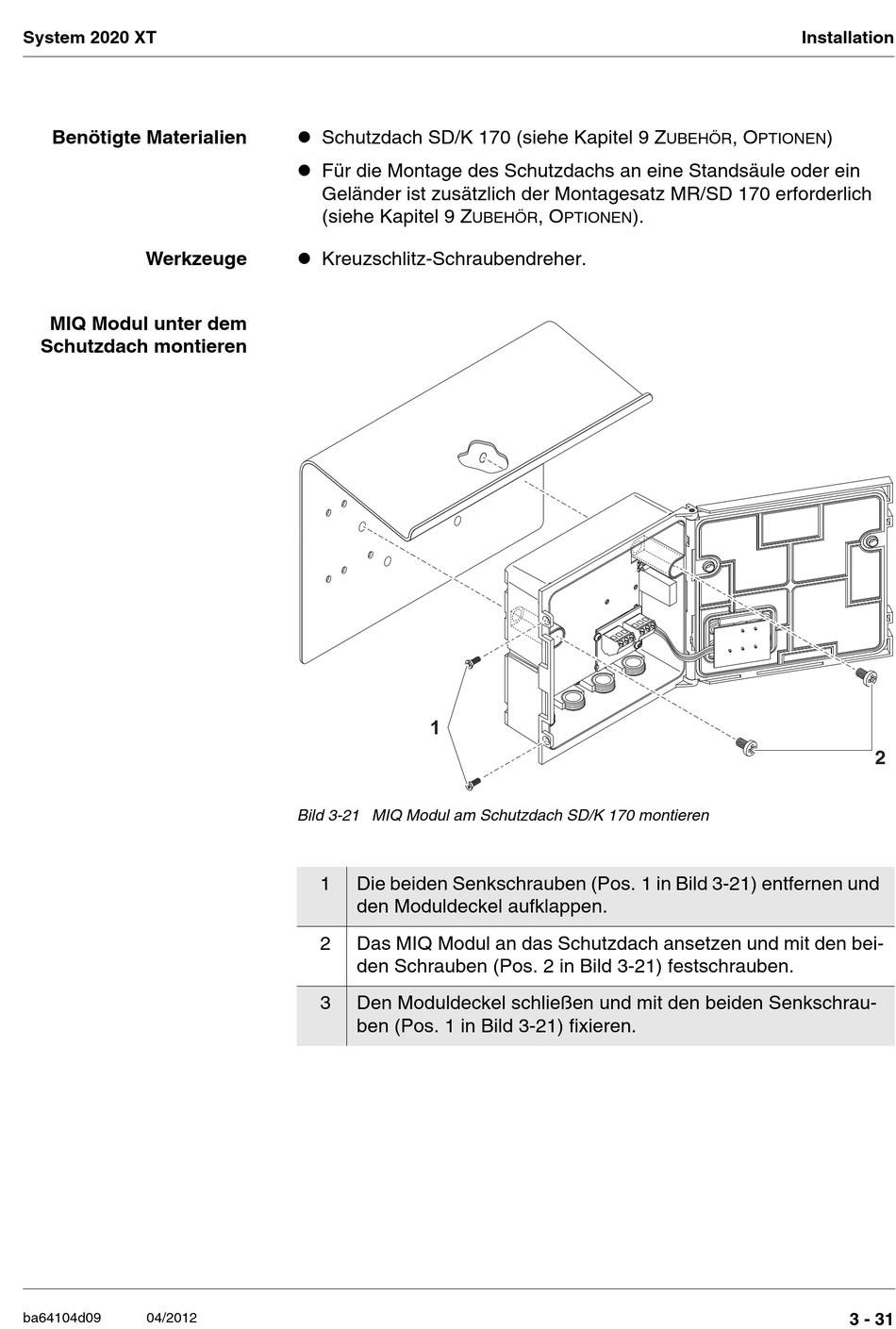

Bild 3-21 MIQ Modul am Schutzdach SD/K 170 montieren
1 Die beiden Senkschrauben (Pos. 1 in Bild 3-21) entfernen und
den Moduldeckel aufklappen.
2 Das MIQ Modul an das Schutzdach ansetzen und mit den bei-
den Schrauben (Pos. 2 in Bild 3-21) festschrauben.
3 Den Moduldeckel schließen und mit den beiden Senkschrau-
ben (Pos. 1 in Bild 3-21) fixieren.
, O ).
UBEHÖR PTIONEN
Installation
, O )
UBEHÖR PTIONEN
2
3 - 31
