3.2.2 So bereiten Sie die Arbeiten am
Ablaufsystem vor
Stellen Sie sicher, dass das Kondenswasser wie geplant ablaufen
kann.
HINWEIS
Wenn die Abflusslöcher des Außengeräts blockiert
werden, planen Sie einen Freiraum von mindestens
300 mm unter dem Außengerät ein.
Es kann ein zusätzliches
verwendet werden, um das
Ablaufwannen-Kit besteht aus:
a Ablaufblech
b U-Träger
RRLQ004~008CAV3
Rotex HPSU Niedertemperatur-Bi‑Block
4PW74444-1A – 2012.11
Ablaufwannen-Kit (EKDP008CA)
Abwasser zu sammeln. Das
a
b

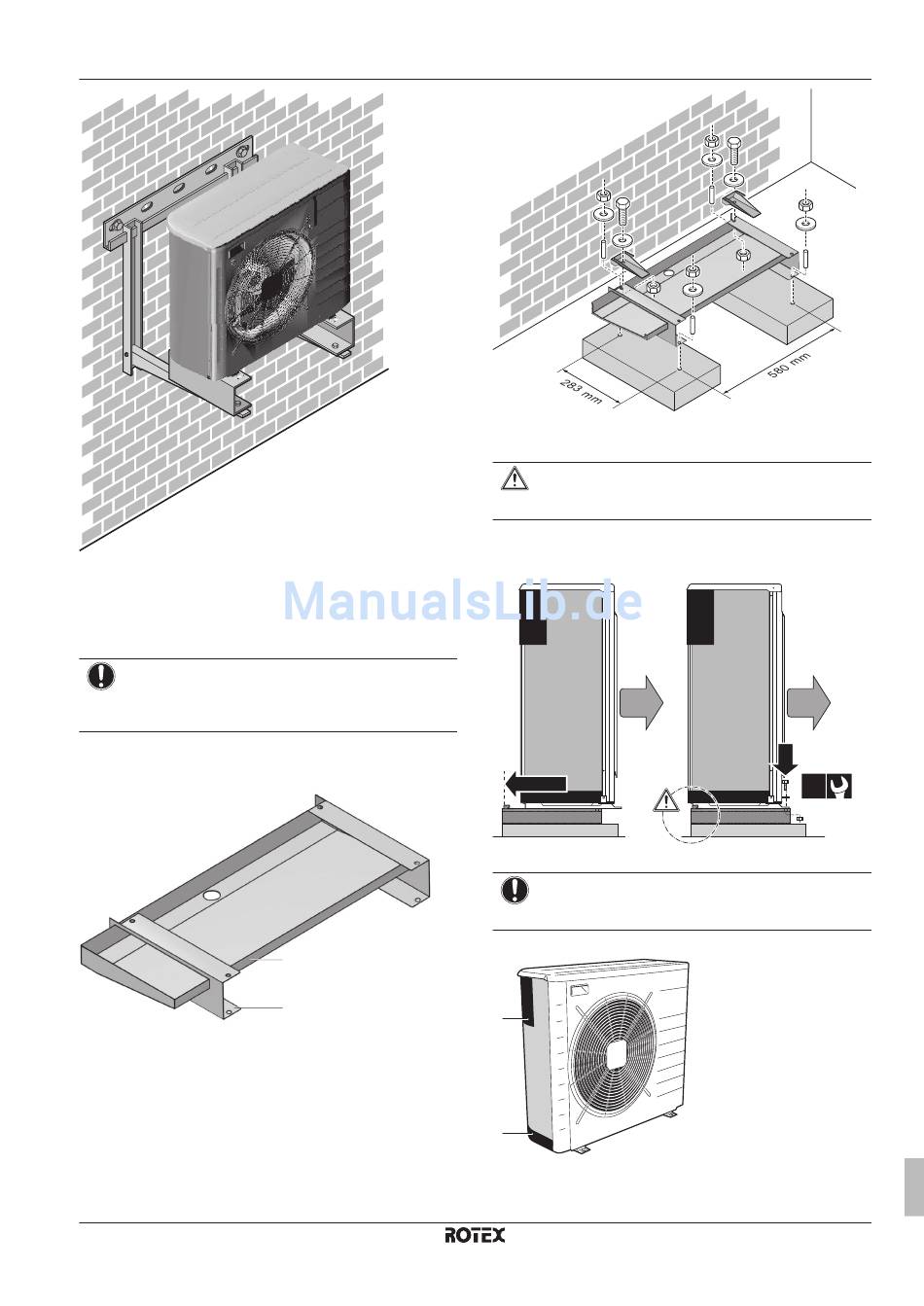

3.2.3 So installieren Sie das Außengerät
ACHTUNG
Entfernen Sie den Schutzkarton NICHT, bevor das Gerät
richtig montiert ist.
1 Heben Sie das Außengerät wie unter "2.1.1 So entfernen Sie
das Zubehör vom Außengerät" auf Seite 3 beschrieben an.
2 Installieren Sie das Außengerät wie folgt:
a
1
a Luftauslass
HINWEIS
Das Untergestell MUSS an der Rückseite des U-Trägers
ausgerichtet sein.
3 Entfernen Sie den Schutzkarton und die Anleitung.
b
a
a Schutzkarton
b Anleitung
3 Installation
a
2
2x
Installationsanleitung
5
