Attention! Déconnectez la
fiche secteur avant le bran-
chement d'équipements!

Barrage optique

Borne 5-6
1
4
2
3
5
4
5
6
6
7
8 7
9
Contact de portillon
d'accès
Borne 5-6
Rampe électrique de
contact de sécurité
Borne 3-4
40
Branchement électrique d'équipe-
ments complémentaires
Opérateur pour portes de garage SOMFY AXORN 100 Pro
Attention! Déconnectez la fiche secteur avant le
branchement d'équipements!
Le barrage optique entraîne l'arrêt immédiat du mouvement de la porte lorsque le fais-
ceau lumineux est interrompu (occultation). En même temps, la LED rouge placée à
droite, à côté des bornes de raccordement s'allume. Pendant cette interruption, l'opé-
rateur n'accepte par de signaux de commande.
Si l'on quitte la zone de contrôle du faisceau lumineux, la LED rouge s'éteint et l'opé-
rateur déplace la porte du garage à la prochaine impulsion dans le sens inverse au
mouvement initial.

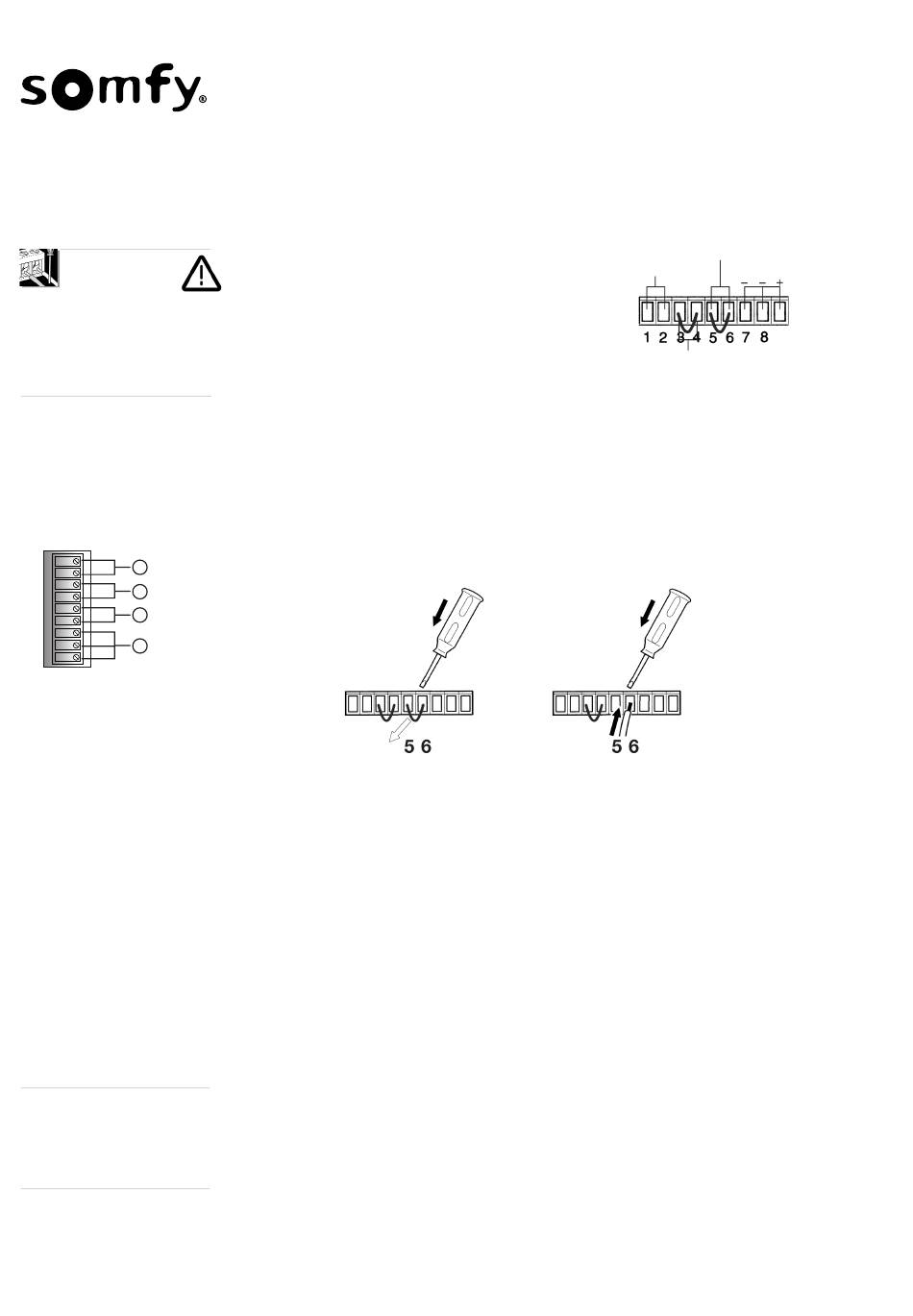

Branchement de barrage optique
➔ Débranchez la fiche secteur.
➔ Sectionnez le fil de pontage des bornes 7 et 8 (contact à ouverture) à l'aide d'une
pince coupante.
➔ A l'aide d'un tournevis, ouvrez les bornes 7 et 8 et retirez les restes de fil.
➔ Connectez les fils du récepteur du barrage optique sur les bornes 7 et 8.
➔ Retirez le tournevis de la borne. La borne se referme automatiquement.
➔ Branchez les fils d'alimentation du récepteur du barrage optique et de l'émetteur
du barrage optique sur les bornes 1 et 2.
➔ Ajustez l'émetteur et le récepteur du barrage optique l'un par rapport à l'autre.
➔ Branchez la fiche secteur de l'opérateur et vérifiez le fonctionnement du barrage
optique.
L'opérateur d'entraînement de la porte de garage avec contact de portillon d'accès
installé ne peut démarrer que lorsque le portillon est bien fermé.
Branchement du contact de portillon d'accès
Le contact du portillon d'accès se branche sur les bornes 7 et 8 tout comme le barra-
ge optique. Si en dehors du contact de portillon d'autres dispositifs de sécurité doi-
vent être branchés sur les bornes 7 et 8, ceux-ci doivent être connectés en série.
Si pendant le mouvement de «Fermeture», la barre parpeuse est activée, ce dispositif
de sécurité déclenche le déplacement de la porte jusqu'en position de butée supérieu-
re. L'opérateur passe alors à l'état de sécurité signalé par l'éclairage allumé en perma-
nence.
Barriage optique
Touche de
commande
24V / 0,1A
barre parpeuse
