Montageanleitung
SOMFY Garagentor-Antrieb AXORN 100 Pro
Netzstecker erst anch beendeter Montage einstecken!
Entfernen Sie die Abdeckhaube:
Lichtabdeckung ausklipsen.
Befestigungsschraube der Abdeckhaube lösen.
Kette spannen
Kontrollieren Sie, ob die Kette auf dem Antriebsritzel liegt.
Entkoppeln Sie den Laufwagen. Spannen Sie die Kette mit der Kettenspannschraube
M8 x 60 mm so, dass die Kette etwa 10 mm unter der unteren Schienenkante durch-
hängt. Die Druckfeder darf nicht zusammengedrückt sein. Die Kette nicht zu stramm
spannen, da sonst die mechanische Reibung von Laufwagen und Motorgetriebe
unnötig erhöht wird! Die Kettenspannung wird automatisch durch die Druckfeder
konstant gehalten.

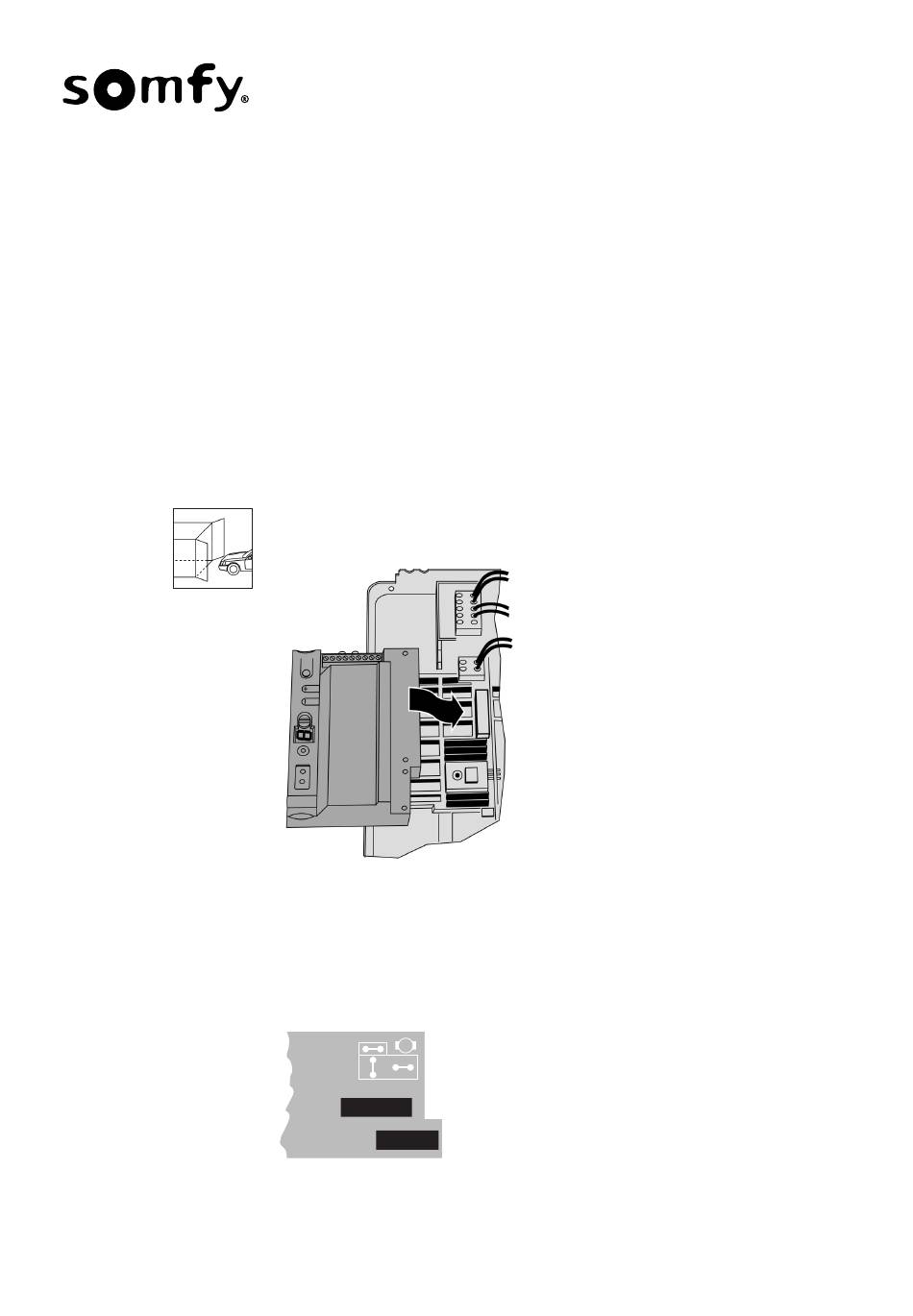

Einstellbox montieren
Stecken Sie die Einstellbox (Seite 4) an den dafür vorgesehenen Steckplatz.
Befestigen der Abdeckhaube
Abdeckhaube mit Befestigungsschraube anbringen. Lichtabdeckung aufklipsen.
Hinweis für Garagen mit Flügeltoren
Ist die Garage mit Flügeltoren ausgerüstet, so müssen spezielle Montageschritte
durchgeführt werden:
Ansicht Leistungsplatine
X6
M
X4
➔ Ändern Sie die Laufrichtung des Antriebsmotors, indem Sie den T-Stecker an
Steckplatz X4 auf der Leiterplatte auf den Stekcplatz X6 der Leiterplatte stecken.
