9000-269
16.11.2000
Lochschiene
1.
Merkmale
Artikel-Nummer:
9 000 001
400 mm
Abhängung bis
mm
2.
Sicherheit
Diese Montageanleitung und die Betriebsanleitung des Garagentor-Antriebes vor der Montage
sorgfältig lesen und die Sicherheitshinweise beachten. Anleitungen aufbewahren.
Vorsicht:
• Beim Bohren über Kopf Schutzbrille tragen.
• Deckenstärke beim Bohren beachten (z. B. Fertiggaragen).
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
10:52 Uhr
Seite 1
GEBRAUCHS-
ANWEISUNG
Damit Sie die Vorzüge Ihrer Lochschiene optimal nutzen können,
bitten wir Sie, diese Gebrauchsanweisung genau durchzulesen.
Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer
0 190 / 15 15 03 (1,21 DM / min.) gerne zur Verfügung.

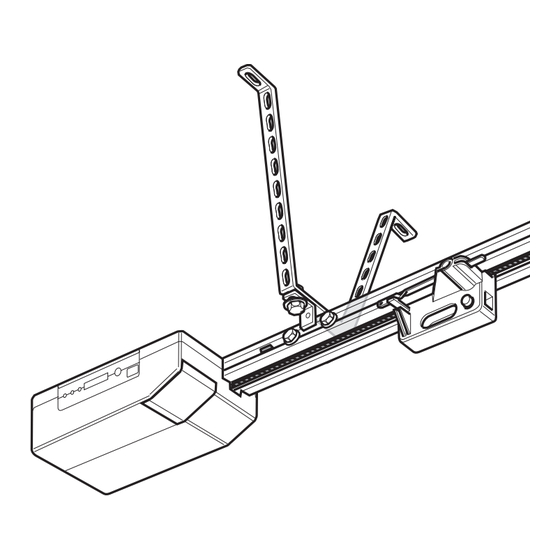

Lochschiene
zum Abhängen von Somfy-Garagentor-Antrieben.
A
- 4 0 0 mm
Lochschiene
1

Werbung

loading

Inhaltszusammenfassung für SOMFY 9 000 001

  • Seite 1 Sie, diese Gebrauchsanweisung genau durchzulesen. Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer 0 190 / 15 15 03 (1,21 DM / min.) gerne zur Verfügung. Lochschiene zum Abhängen von Somfy-Garagentor-Antrieben. Merkmale Artikel-Nummer: 9 000 001 400 mm Abhängung bis...
  • Seite 2 9000-269 16.11.2000 10:52 Uhr Seite 2 Installation Die Lochschiene wird zusammen mit dem Garagentor-Antrieb montiert. Die Hilfe einer weiteren Person erleichtert die Montage. Installation vorbereiten • Garagentor-Antrieb am Sturz befestigen. 50 mm Befestigungsstellen der Lochschiene sind antriebsabhängig. AXORN 65, AXORN 85, KEASY S AXORN 100, AXORN 100 SGA KEASY L, KEASY XL...
  • Seite 3 9000-269 16.11.2000 10:52 Uhr Seite 3 Lochschiene biegen • Lochschiene unter Berücksich- tigung des Deckenabstandes a in die benötigte Form biegen. Mittig beginnen (Garagentor- Antrieb beachten). Beide Schenkel und Befestigungslaschen symme- trisch herstellen. • Lochschiene an den Laschen ggf. kürzen. Lochschiene befestigen •...
  • Seite 4 9000-269 16.11.2000 10:52 Uhr Seite 4 Änderungen dienen dem technischen Fortschritt Lochschiene und bleiben vorbehalten. Maße in mm.
