Poussoir intérieur,
poussoir à code et
à clé
Initiation des utili-
sateurs
Utilisation de
l'opérateur pour
portes de garage
Branchement électrique d'équipe-
ments complémentaires
Opérateur pour portes de garage SOMFY AXORN 100 Pro
Branchement de la barre palpeuse
➔ Débranchez la fiche secteur.
➔ Sectionnez le fil de pontage des bornes 5 et 6 (contact à ouverture) tout comme
pour le barrage optique à l'aide d'une pince coupante.

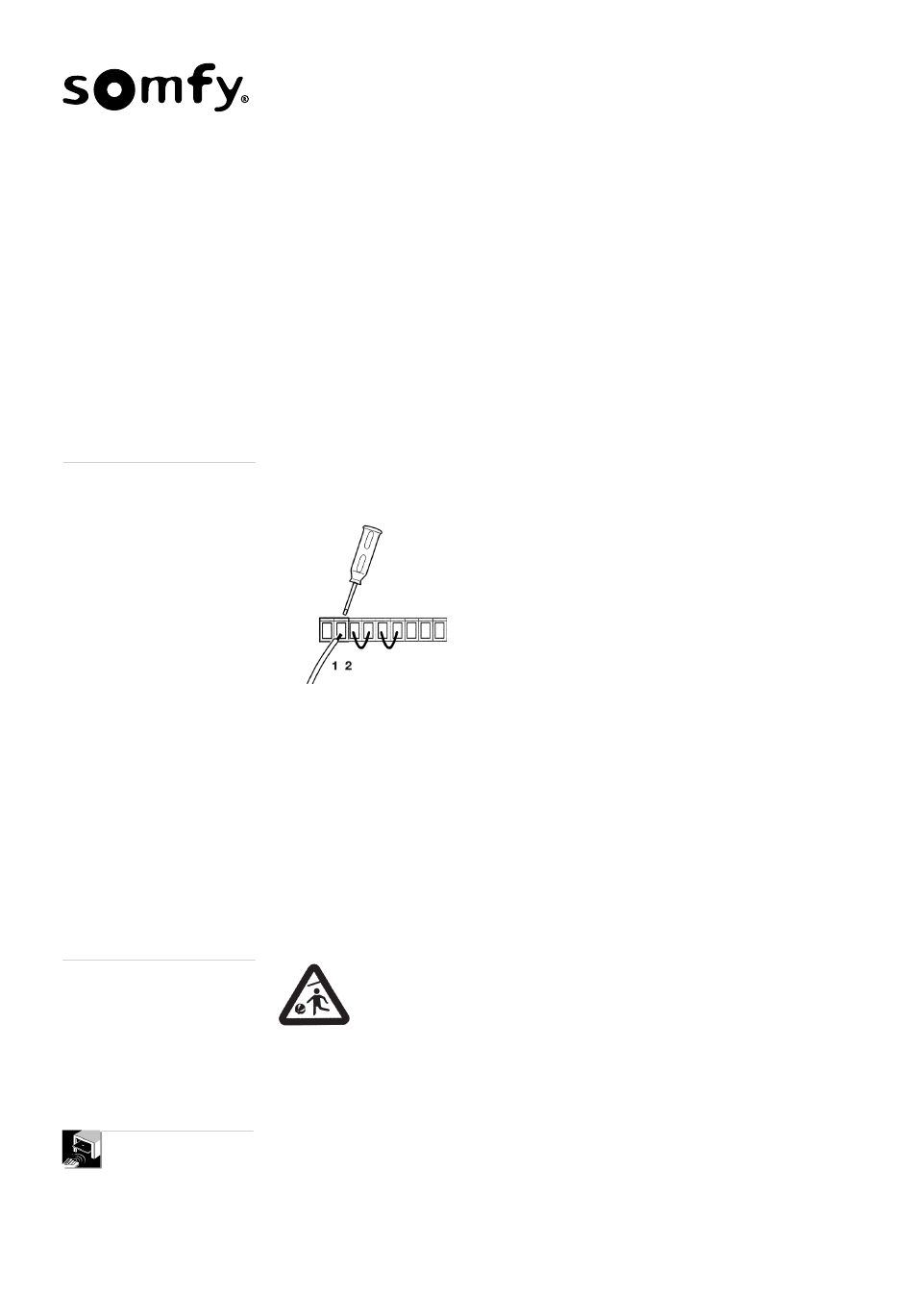

➔ A l'aide d'un tournevis, ouvrez les bornes 5 et 6 (contact à ouverture) et retirez les
restes de fil.
➔ Connectez les fils de raccordement de la rampe de contact sur les bornes 5 et 6.
➔ Retirez le tournevis de la borne. La borne se referme automatiquement.
Branchement de poussoir intérieur, poussoir à code ou poussoir à clé
L'opérateur d'entraînement de la porte de garage peut être commandé au moyen de
ces appareils
➔ Débranchez la fiche secteur.
➔ A l'aide d'un tournevis ouvrez les bornes 3 et 4 (contact à fermeture).
➔ Connectez les fils de raccordement du poussoir sur les bornes 3 et 4.
Si plusieurs poussoirs doivent être branchés sur les bornes 3 et 4, ceux-ci doivent être
connectés en parallèle.
Sortie à impulsions
Avec cette sortie à impulsions sur les bornes 9 et 10, une carte relais peut être bran-
chée. Placez cette carte dans un boîtier séparé. Vous disposez alors d'une sortie hors
potentiel pour la commande d'un éclairage supplémentaire.
Danger! N'utilisez la télécommande que si vous pouvez parfaitement voir
la porte du garage! N'ouvrez et ne fermez la porte que si la visibilité sur
l'aire de pivotement est parfaite et à condition que personne ne séjourne
sur cette aire et qu'il ne s'y trouve aucun objet.
Lorsque tous les travaux de pose de l'opérateur sont terminés, initiez tous les utilisa-
teurs au maniement de l'opérateur d'entraînement de la porte et informez-les du fonc-
tionnement des dispositifs de sécurité.
Ouverture, fermeture ou arrêt de la porte de garage.
Avec la télécommande, la porte du garage peut être ouverte, fermée ou le mouvement
de fermeture ou d'ouverture arrêté.
➔ Pour cela, appuyez sur la touche de la télécommande pendant au moins une
seconde.
41
