Garagentor-Antrieb
zusammenbauen
8

Montageanleitung

SOMFY Garagentor-Antrieb AXORN 100 Pro

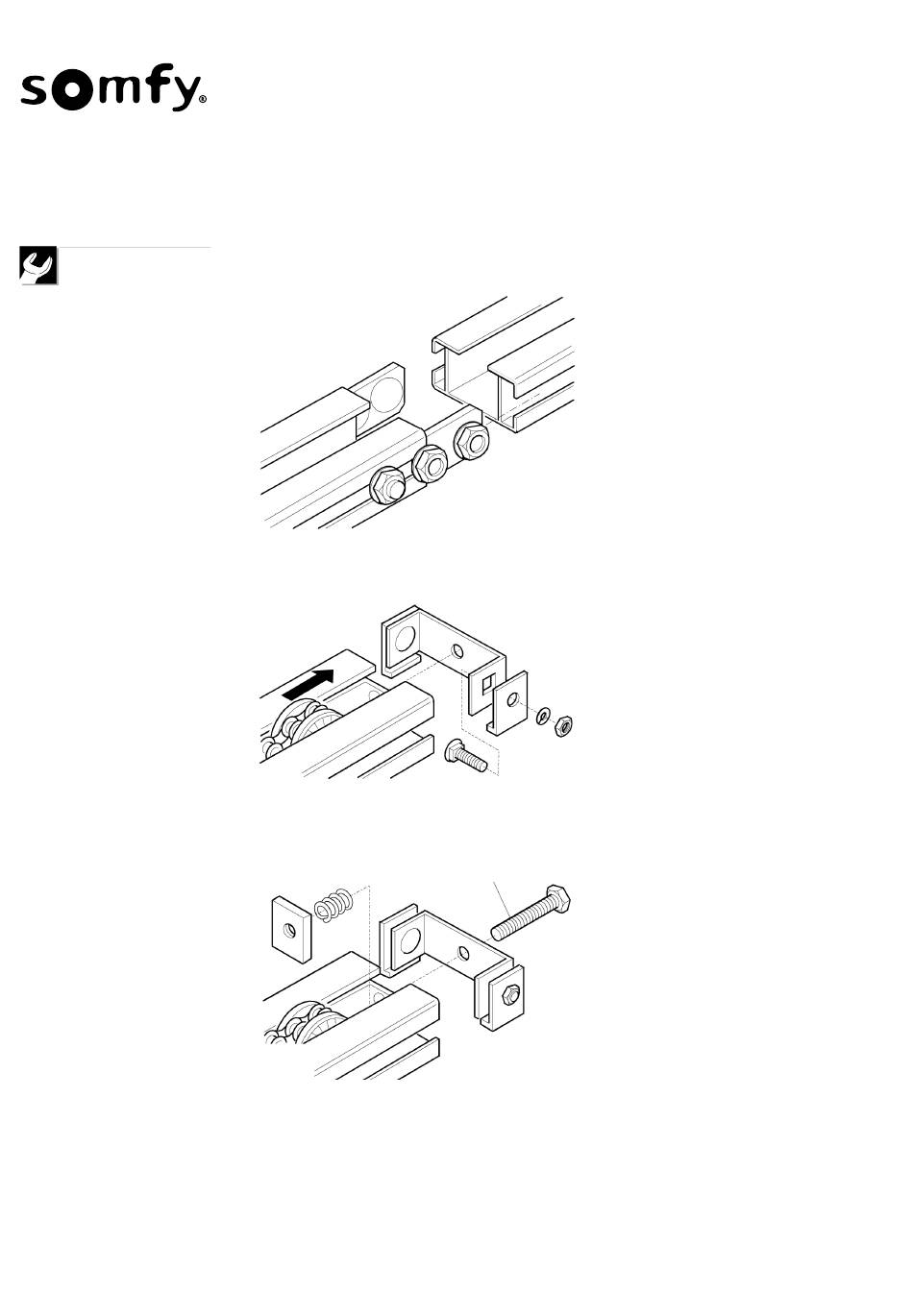

➔ Stecken Sie die lose Profilschiene auf die Verbindungsschiene und ziehen Sie die
Sechskantmuttern fest.
➔ Ziehen Sie den Umlenkrollenträger mit Kette durch die Profilschiene nach vorne.
➔ Montieren Sie den Abstützwinkel mit Flachrundschrauben, Sicherungsblechen und
Sechskantmuttern vor.
➔ Montieren Sie den Umlenkrollenträger mit Sechskantschraube, Dämpfungsfeder und
Vierkantscheibenmutter an den Abstützwinkel vor. Ziehen Sie die Muttern nur von
Hand leicht an, damit später der Abstützwinkel in den Haltewinkel eingesetzt
werden kann.
