Endlagen einstellen

Obere Endlage
einstellen

Einstellanleitung

SOMFY Garagentor-Antrieb AXORN 100 Pro

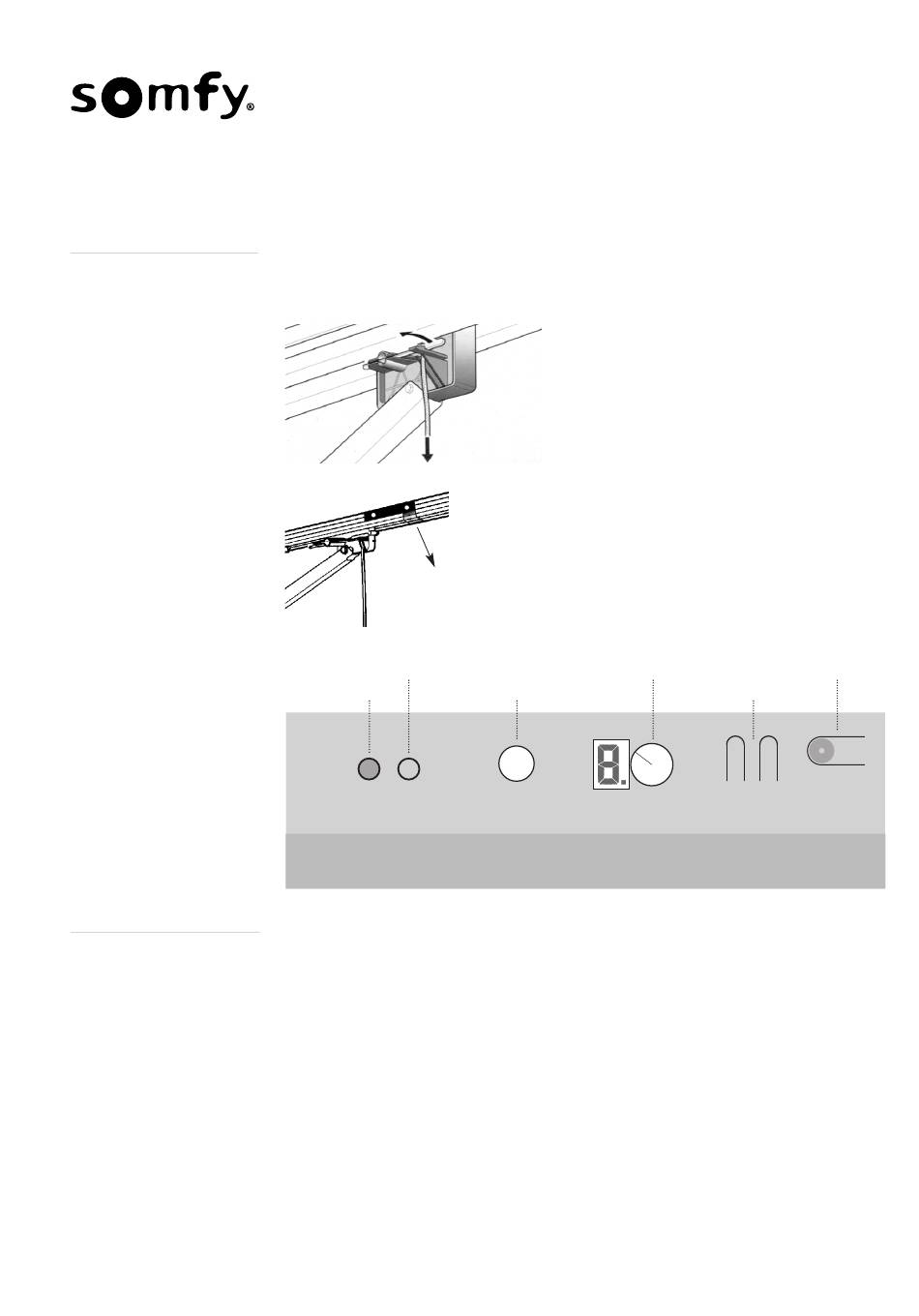

➔ Abdeckhaube aufschrauben, Einstellbox (Seite 4) muss montiert werden.
➔ Netzstecker einstecken.
Obere Endlage
verstellbarer
mechanischer
Endanschlag
LED gelb
LED rot
Programmiertaste (b) mindestens 2 Sekunden drücken (Kugelschreiber), bis
Antriebsbeleuchtung kurz erlischt und dann wieder leuchtet. (Blinkt die
Antriebsbeleuchtung, wurde die Programmiertaste zu kurz gedrückt. In diesen Fall
Netzstecker ziehen und wieder einstecken. Endlagen einstellen von vorne beginnen).
Bedientaste (a) kurz (ca. 1 Sekunde) drücken. Garagentor-Antrieb läuft in Richtung
«Tor-Auf» bis zum mechanischen Endanschlag und von dort ca. 5 cm zurück. Eine
Korrektur dieser Position ist möglich, dazu
Bedientaste (a) drücken und gedrückt halten, bis gewünschte Position erreicht ist.
Beim nächsten Drücken läuft der Antrieb in die Gegenrichtung. Wenn gewünschte
Endlage eingestellt ist, muss
Programmiertaste (b) erneut gedrückt werden, bis Antriebsbeleuchtung erlischt.
Antriebsbeleuchtung geht für 2 Sekunden aus, dann wieder an.
➔ Die obere Endlage ist eingelernt.
➔ Entkoppeln Sie den Laufwagen durch das
Ziehen der Leine der Notentriegelung.
➔ Schieben Sie das Garagentor in die obere
Endlage (Tor auf).
➔ Positionieren Sie den mechanischen
Endanschlag (Seite 5), Schrauben fest
anziehen.
➔ Koppeln Sie nun den Laufwagen wieder ein.
Programmiertaste c
Programmiertaste b
Bedientaste a
Einstelltaster - +
-
+
1 2
0
3
9
4
8
5
7
6
