Elektrische
Anschlüsse von
Zusatzeinrichtungen

Lichtschranke

Klemme 5-6
1
4
2
3
5
4
5
6
6
7
8 7
9
Schlupftürkontakt
Klemme 5-6
Elektrische Sicher-
heitskontaktleiste
Klemme 3-4
18
Elektrische Anschlüsse von
Zusatzeinrichtungen
SOMFY Garagentor-Antrieb AXORN 100 Pro
Achtung! Vor Anschlussarbeiten den
Netzstecker ziehen!
Die Lichtschranke bewirkt bei Unterbrechung des Lichtstrahls einen Sofortstopp der
Garagentorbewegung. Gleichzeitig leuchtet dann die rote LED rechts neben den
Anschlussklemmen auf. Während dieser Unterbrechung nimmt der Antrieb keine
Befehle an.
Verlässt man den Kontrollbereich des Lichtstrahls, so erlischt die rote LED und der
Antrieb fährt beim nächsten Impuls das Garagentor entgegengesetzt zur
ursprünglichen Bewegung.

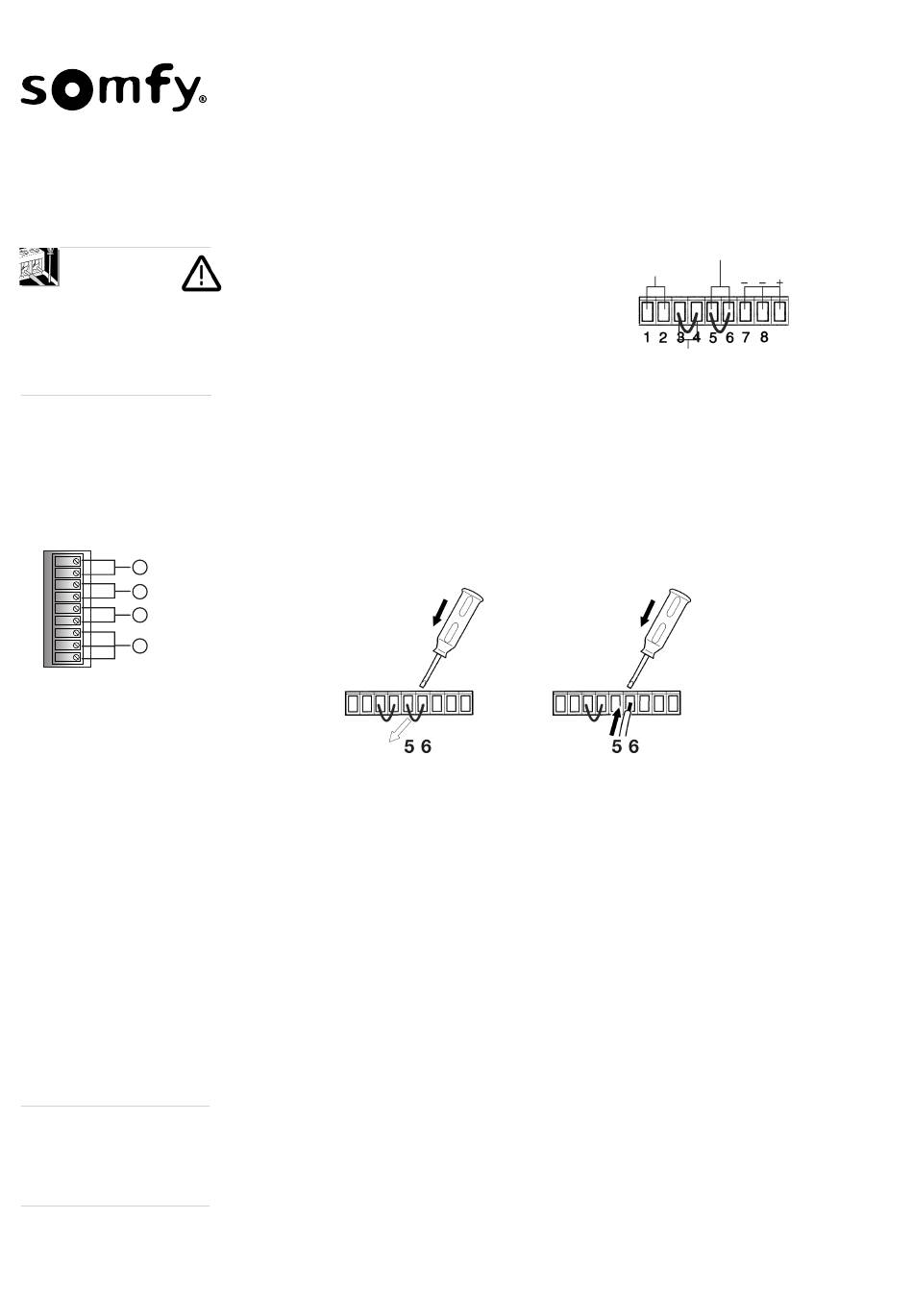

Lichtschranke anschließen
➔ Netzstecker ziehen.
➔ Drahtbrücke an den Anschlussklemmen 7 und 8 (Öffnerkontakt) mit einem Seiten-
schneider durchtrennen.
➔ Mit Schraubendreher Anschlussklemmen 7 und 8 öffnen und Drahtreste entfernen.
➔ Anschlüsse des Lichtschrankenempfängers an die Anschlussklemmen 7 und 8
installieren.
➔ Schraubendreher aus Anschlussklemme ziehen. Die Anschlussklemme schließt sich
automatisch.
➔ Schließen Sie die Stromanschlüsse des Lichtschrankenempfängers und des
Lichtschrankensenders, an die Anschlussklemmen 1 und 2 an.
➔ Sender und Empfänger der Lichtschranke aufeinander einjustieren.
➔ Netzstecker des Antriebes einstecken und Lichtschrankenfunktion prüfen.
Der Garagentor-Antrieb mit installiertem Schlupftürkontakt kann nur dann anlaufen,
wenn die Schlupftür sicher verschlossen ist.
Schlupftürkontakt anschließen
Der Schlupftürkontakt wird wie die Lichtschranke an den Anschlussklemmen 7 und 8
installiert. Sind außer dem Schlupftürkontakt mehrere Sicherheitseinrichtungen an die
Anschlussklemmen 7 und 8 anzuschließen, so sind deren Anschlüsse in Serie zu
schalten.
Wird während der «Tor Zu» Bewegung die elektrischen Sicherheitskontaktleiste
aktiviert, so bewirkt diese Sicherheitseinrichtung eine erzwungene Torbewegung in die
obere Endlage. Der Torantrieb geht dann in einen Sicherheitszustand über, der durch
eine auf Dauer eingeschaltete Antriebsbeleuchtung signalisiert wird.
Lichtschranke
Bedientaste
24V / 0,1A
Sicherheitskontaktleiste
