Innen-, Code- oder
Schlüsseltaster
Einweisen der
Benutzer
Bedienung des
Garagentor-
Antriebes
Elektrische Anschlüsse von
Zusatzeinrichtungen
SOMFY Garagentor-Antrieb AXORN 100 Pro
Elektrische Sicherheitskontakleiste anschließen
➔ Netzstecker ziehen.
➔ Drahtbrücke an den Anschlussklemmen 5 und 6 (Öffnerkontakt) wie bei
Lichtschranke mit einem Seitenschneider durchtrennen.
➔ Mit Schraubendreher Anschlussklemmen 5 und 6 (Öffnerkontakt) öffnen und Draht-
reste entfernen.
➔ Anschlussleitungen der elektrischen Sicherheitskontakleiste an den Anschluss-
klemmen 5 und 6 installieren.
➔ Schraubendreher aus Anschlussklemme ziehen. Die Anschlussklemme schließt sich
automatisch.

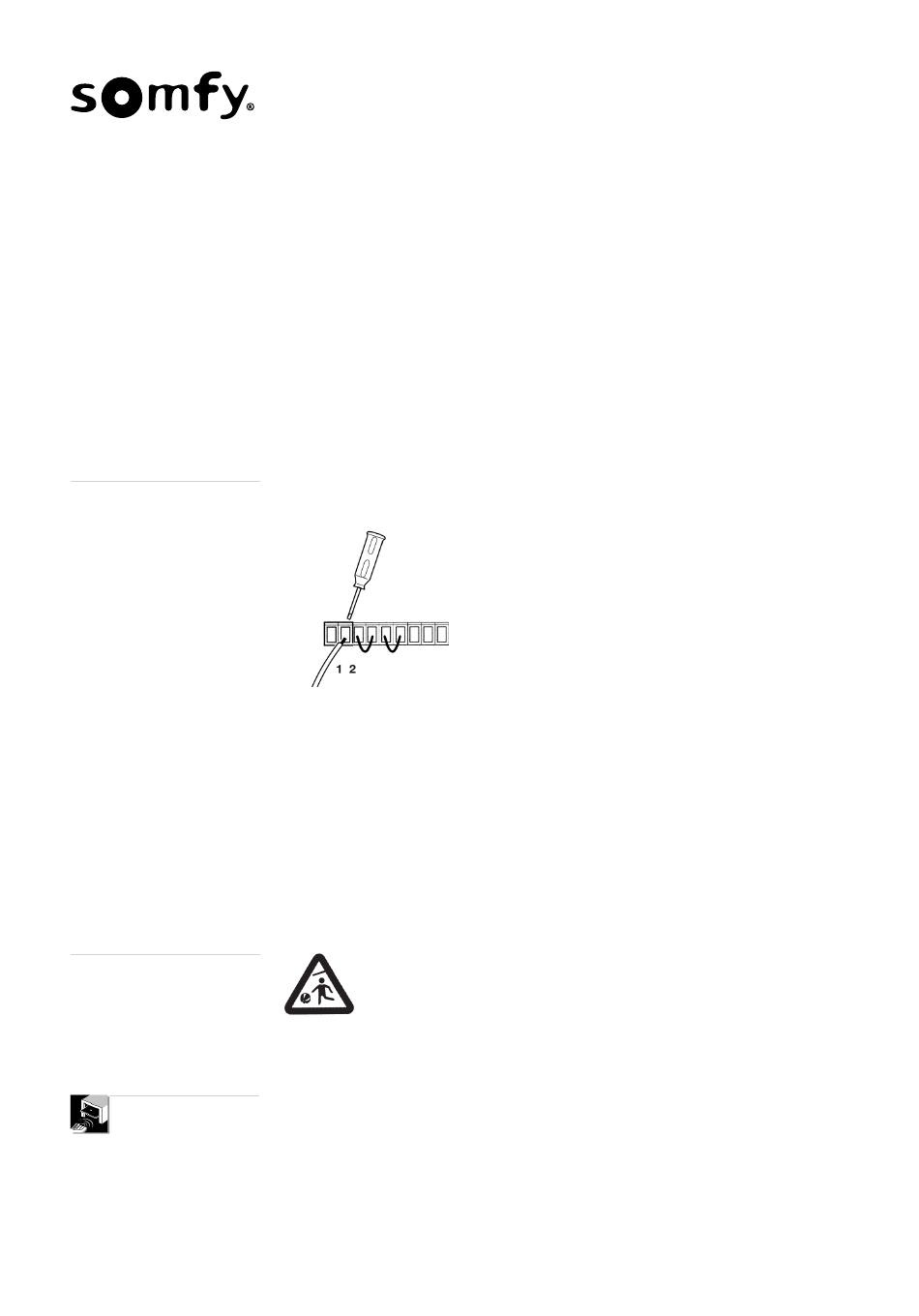

Innen-, Code- oder Schlüsseltaster anschließen
Über diese Taster kann der Garagentor-Antrieb angesteuert werden.
➔ Netzstecker ziehen.
➔ Mit Schraubendreher Anschlussklemmen 3 und 4 (Schließerkontakt) öffnen.
➔ Anschlussleitungen des Tasters an den Anschlussklemmen 3 und 4 installieren.
Sind mehrere Taster an die Anschlussklemmen 3 und 4 anzuschließen, so sind deren
Anschlüsse parallel zu schalten.
Impulsausgang
Durch diesen Impulsausgang an den Klemmen 9 und 10 kann eine Relaisplatine ange-
schlossen werden. Die Platine in separatem Gehäuse unterbringen. Damit steht ein
potentialfreier Ausgang zum Ansteuern einer Zusatzbeleuchtung zur Verfügung.
Gefahr! Bedienen Sie die Fernbedienung nur bei freier Sicht auf das Tor!
Öffnen und Schließen Sie das Garagentor nur, wenn Sie den Schwenk-
bereich des Garagentores einsehen können und sich keine Personen oder
Gegenstände im Schwenkbereich aufhalten oder befinden.
Sind alle Arbeiten am Antrieb abgeschlossen, so weisen Sie alle Benutzer in die Bedie-
nung des Garagentor-Antriebes und in die Funktion der Sicherheitseinrichtungen ein.
Garagentor öffnen, Schließen oder stoppen.
Mit dem Handsender kann man das Garagentor öffnen, Schließen oder während einer
Bewegung stoppen.
➔ Drücken Sie dazu die Handsender-Taste für mindestens eine Sekunde.
19
