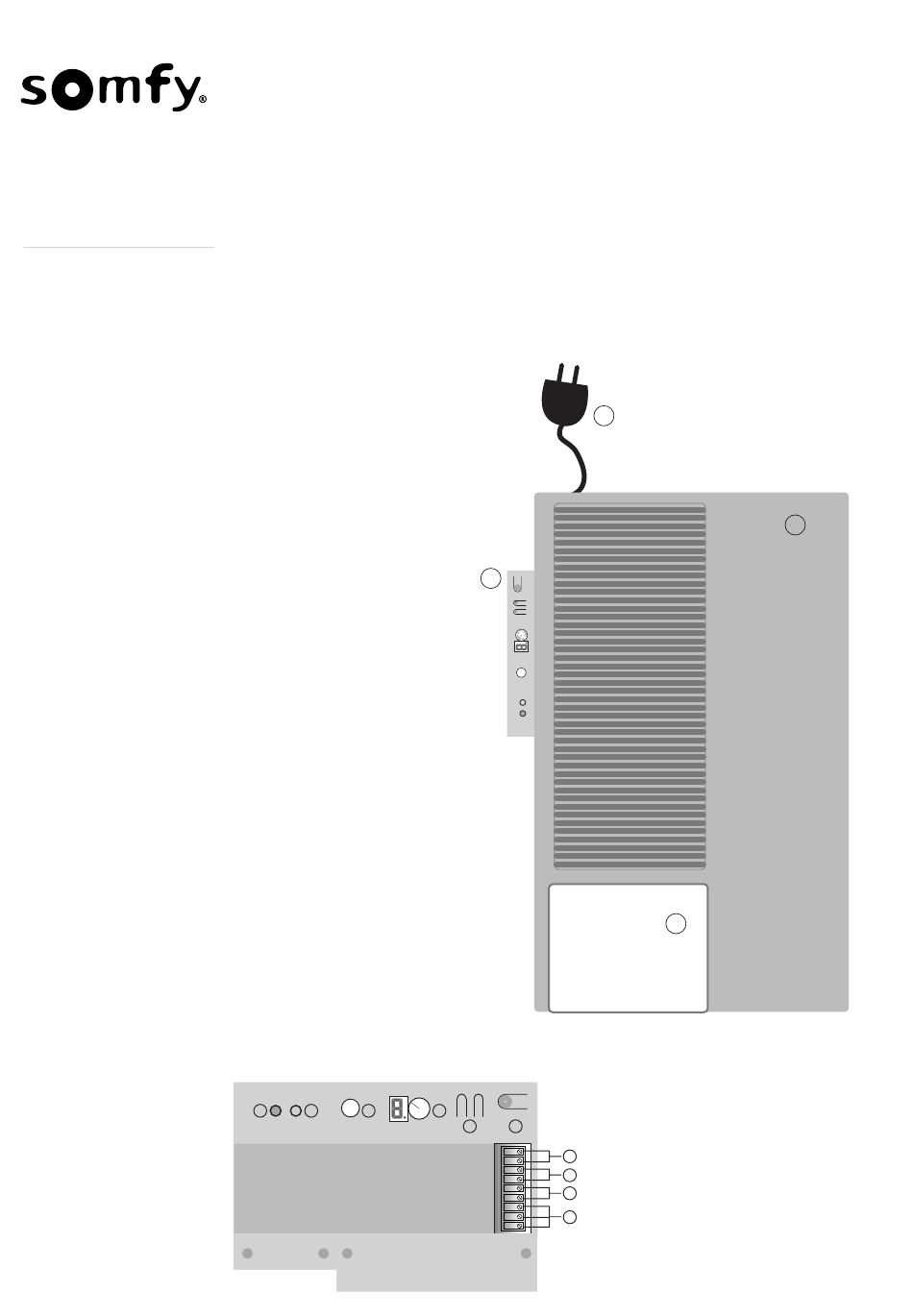

Anschlüsse und Bedienelemente
SOMFY Garagentor-Antrieb AXORN 100 Pro
1 Netzanschluss
2 Abdeckhaube
3 Lichtabdeckung
4 Anschluss Innen-, Schlüssel- und Codetaster
5 Anschluss elektrische Sicherheitskontaktleiste
6 Anschluss Lichtschranke
7 Ausgang 24V Gleichspannung,
0,1A zum Versorgen von
Sicherheitseinrichtungen;
Plus Klemme 7 und 8
8 LED «rot»
9 LED «gelb»
10 EInstellbox
11 Programmierwahltaste «c»
12 Bedientaste «a»
13 Programmiertaste «b»
14 Einstelltaste «+ -»
8 9 13
Aufsicht
Einstellbox
10
AXORN 100
-
+
1 2
0
3
9
11
4
8
5
7
6
14 12
1
4
2
3
5
4
5
6
6
7
8 7
9
1
3
2
