Instruction de montage
Opérateur pour portes de garage SOMFY AXORN 100 Pro
Ne brancher la fiche secteur qu'une fois le montage effectué !
Retirer le capot:
Désenclipser le couvercle de l'éclairage.
Desserrer la vis de fixation du capot.
Tension de la chaîne
Vérifier que la chaîne repose bien sur le pignon d'attaque.
Débrayez le chariot. Tendez la chaîne à l'aide de la vis de tension M8x60 mm de façon
à ce que la chaîne présente une flèche d'environ 10 mm sous l'arête inférieure du rail.
Le ressort de compression ne doit pas être entièrement comprimé. Ne pas trop serrer
la chaîne, car sinon le frottement mécanique du chariot et du réducteur serait
inutilement excessif! La tension de la chaîne est maintenue constante automatique-
ment par le ressort de compression.

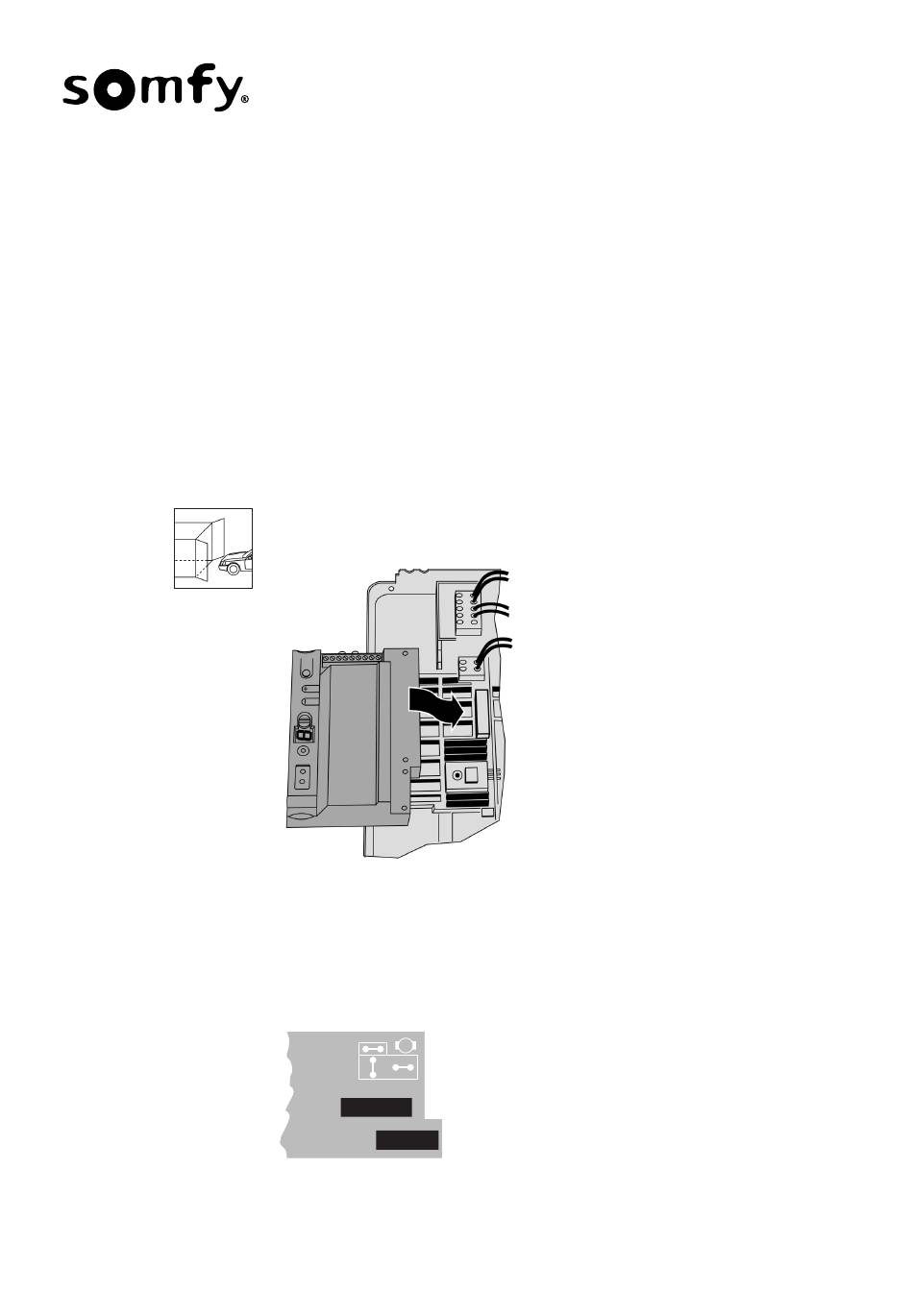

Montage du boîtier de réglage
Enficher le boîtier de réglage (page 4) à l'emplacement prévu.
Fixation du capot
Poser le capot avec la vis de fixation. Enclipser le couvercle de l'éclairage.
Remarque relative aux garages à portes battantes
Dans le cas d'un garage doté de portes battantes, on devra effectuer les opérations de
montage spéciales suivantes:
Vue de la platine électronique
X6
M
X4
➔ Pour inverser le sens de rotation du moteur d'entraînement, prenez le connecteur T de
l'emplacement X4 du circuit imprimé et enfichez-le à l'emplacement X6 du circuit imprimé.
