Elektrische
Anschlüsse von
Zusatzeinrichtung
Lichtschranke
Schlupftürkontakt
Elektrische Sicher-
heitskontaktleiste
18

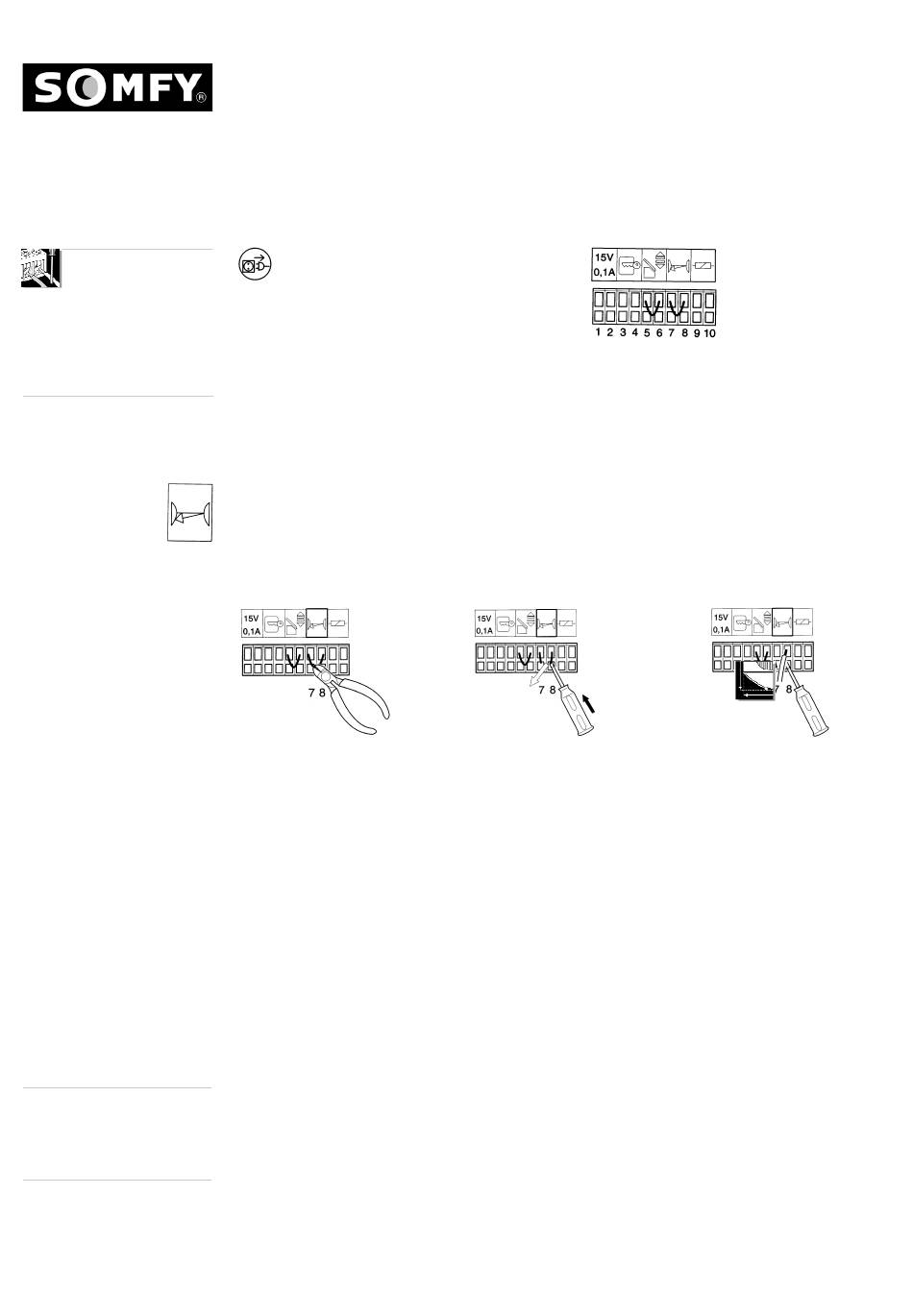

Elektrische Anschlüsse von
Zusatzeinrichtungen
SOMFY Garagentor-Antrieb AXORN 100
Achtung! Vor Anschlussarbeiten den
Netzstecker ziehen!
Die Lichtschranke bewirkt bei Unterbrechung des Lichtstrahls einen Sofort-Stopp der
Garagentorbewegung. Gleichzeitig leuchtet dann die rote LED rechts neben den
Anschlussklemmen auf. Während dieser Unterbrechung nimmt der Antrieb keine
Befehle an.
Verlässt man den Kontrollbereich des Lichtstrahls, so erlischt die rote LED und der
Antrieb fährt beim nächsten Impuls das Garagentor entgegengesetzt zur ursprünglichen
Bewegung.
Lichtschranke anschließen
➔ Netzstecker ziehen.
➔ Drahtbrücke an den Anschlussklemmen 7 und 8 (Öffnerkontakt) mit einem Seiten-
schneider durchtrennen.
➔ Mit Schraubendreher Anschlussklemmen 7 und 8 öffnen und Drahtreste entfernen.
➔ Anschlüsse des Lichtschranken-Empfängers an die Anschlussklemmen 7 und 8
installieren.
➔ Schraubendreher aus Anschlussklemme ziehen. Die Anschlussklemme schließt sich
automatisch.
➔ Schliessen Sie die Strom-Anschlüsse des Lichtschrankenempfängers
und des Lichtschranken-Senders, an die Anschlussklemmen 1 und 2 an.
➔ Sender und Empfänger der Lichtschranke aufeinander einjustieren.
➔ Netzstecker des Antriebs einstecken und Lichtschranken-Funktion prüfen.
Der Garagentor-Antrieb mit installiertem Schlupftürkontakt kann nur dann anlaufen,
wenn die Schlupftür sicher verschlossen ist.
Schlupftürkontakt anschließen
Der Schlupftürkontakt wird wie die Lichtschranke an den Anschlussklemmen 7 und 8 in-
stalliert. Sind ausser dem Schlupftürkontakt mehrere Sicherheitseinrichtungen an die An-
schlussklemmen 7 und 8 anzuschliessen, so sind deren Anschlüsse in Serie zu schalten.
Wird während der "Tor Zu"-Bewegung die elektrischen Sicherheitskontaktleiste aktiviert,
so bewirkt diese Sicherheitseinrichtung eine erzwungene Torbewegung in die obere
Endlage. Der Torantrieb geht dann in einen Sicherheitszustand über, der durch eine auf
Dauer eingeschaltete Antriebsbeleuchtung signalisiert wird.
