TMT162 HART
3

Verdrahtung

"
Achtung!
• Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur
Zerstörung von Teilen der Elektronik führen.
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise
und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanlei-
tung. Bei Fragen steht Ihnen Ihre E+H-Vertretung gerne zur Verfügung.
Gehen Sie bei der Verdrahtung des Gerätes grundsätzlich wie folgt vor:
1. Entfernen Sie die Deckelkralle (s. Abb. 1).
2. Schrauben Sie den Gehäusedeckel am Anschlussraum zusammen mit dem O-Ring ab
(s. Abb. 1).
3. Öffnen Sie die Kabelverschraubungen am Gerät.
4. Führen Sie die Leitungen durch die Öffnung der Kabelverschraubungen.
5. Schliessen Sie die Leitungen gemäß Abb. 4, Kap. 3.1, Kap. 3.2 und Kap. 3.3 an.
6. Nach erfolgter Verdrahtung drehen Sie die Schraubklemmen der Anschlüsse fest. Ziehen
Sie die Kabelverschraubungen wieder an. Beachten Sie dabei auch Kap. 3.5. Schrauben Sie
den Gehäusedeckel wieder fest und bringen die Deckelkralle wieder an.
3.1

Verdrahtung auf einen Blick

3.1.1 Klemmenbelegung

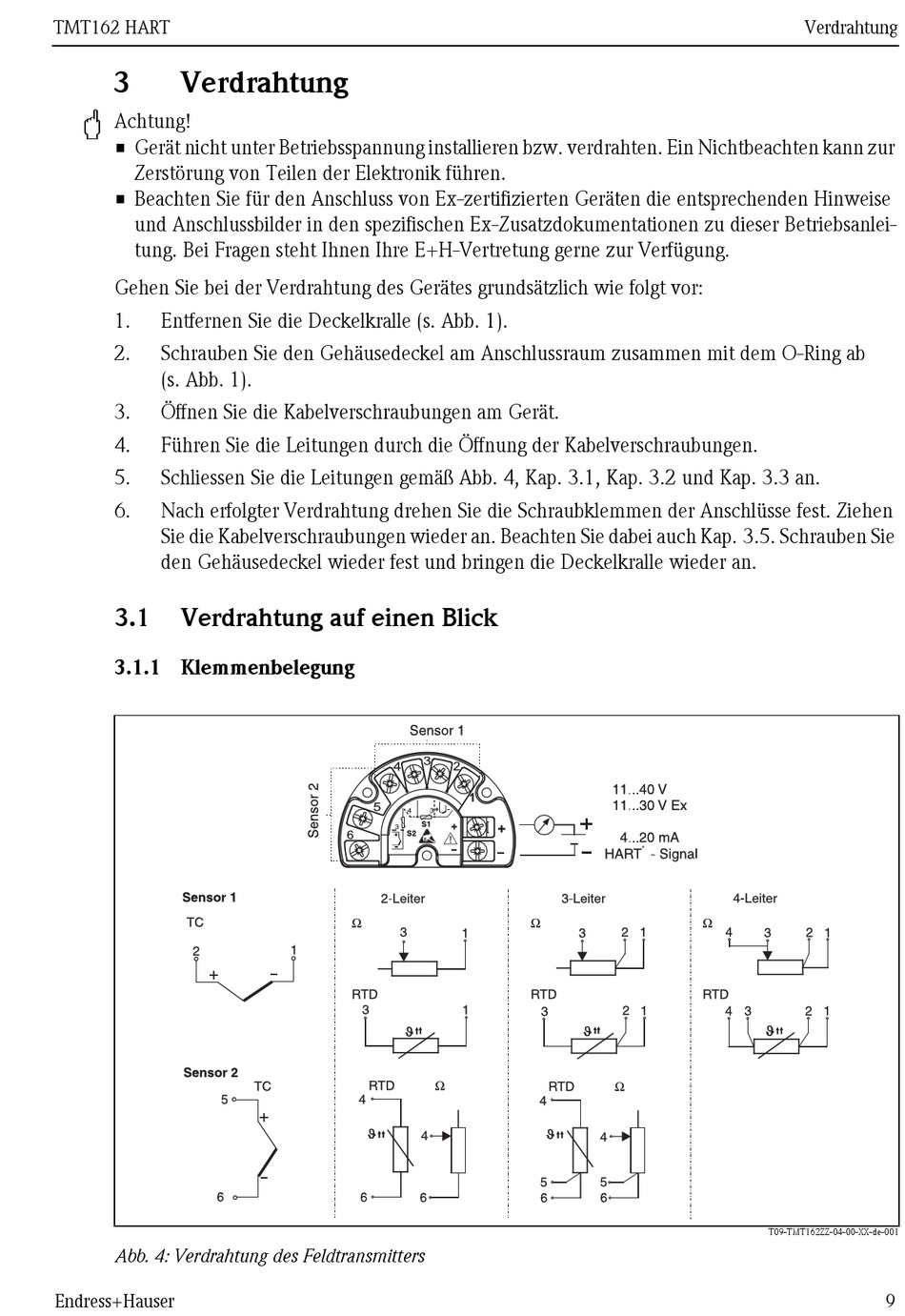

Abb. 4: Verdrahtung des Feldtransmitters
Endress+Hauser
Verdrahtung
T09-TMT162ZZ-04-00-XX-de-001
9
