TMT162 HART

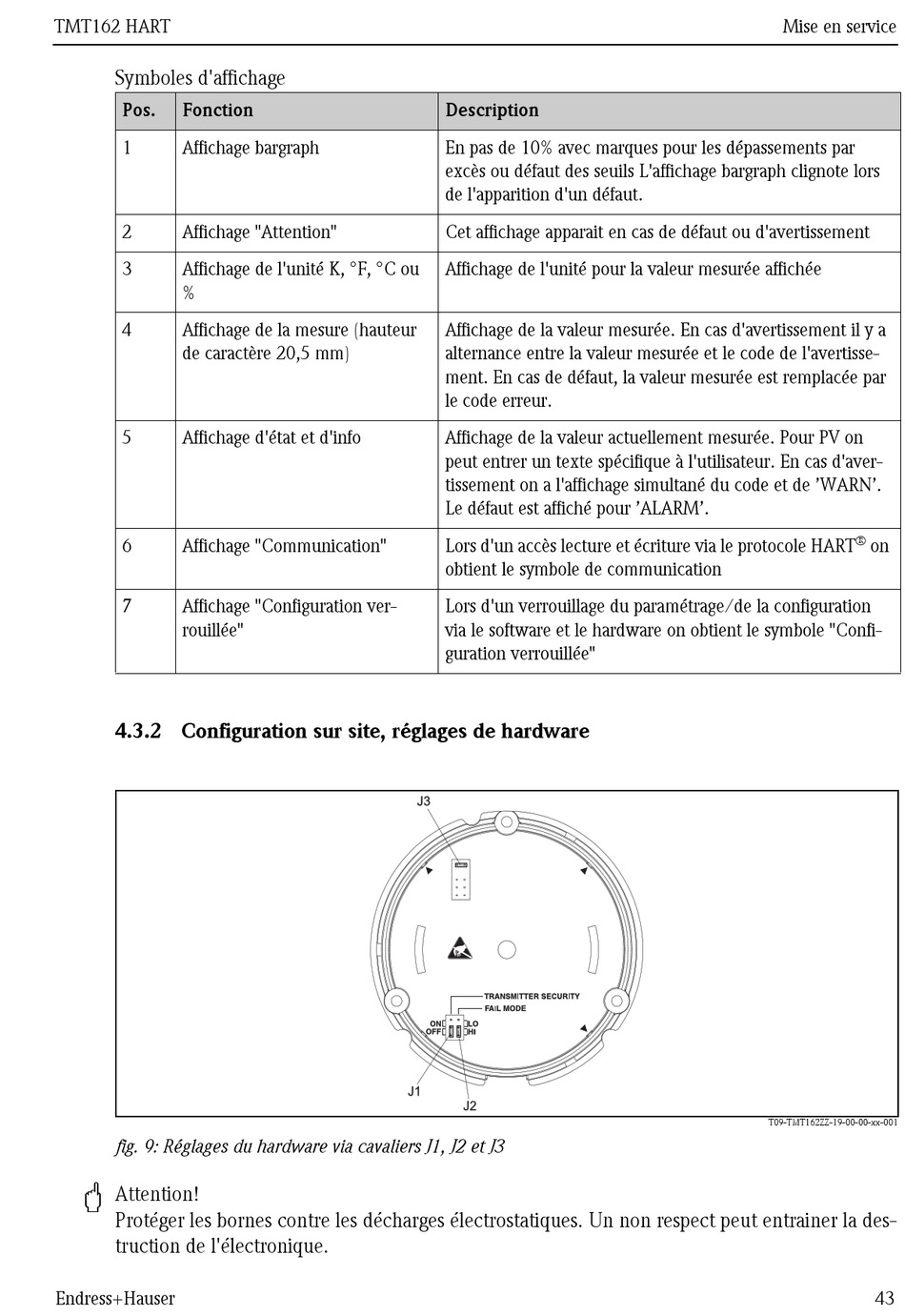

Symboles d'affichage
Pos. Fonction
1 Affichage bargraph
2 Affichage "Attention"
3 Affichage de l'unité K, °F, °C ou
%
4 Affichage de la mesure (hauteur
de caractère 20,5 mm)
5 Affichage d'état et d'info
6 Affichage "Communication"
7 Affichage "Configuration ver-
rouillée"
4.3.2 Configuration sur site, réglages de hardware
fig. 9: Réglages du hardware via cavaliers J1, J2 et J3
"
Attention!
Protéger les bornes contre les décharges électrostatiques. Un non respect peut entrainer la des-
truction de l'électronique.
Endress+Hauser
Description
En pas de 10% avec marques pour les dépassements par
excès ou défaut des seuils L'affichage bargraph clignote lors
de l'apparition d'un défaut.
Cet affichage apparait en cas de défaut ou d'avertissement
Affichage de l'unité pour la valeur mesurée affichée
Affichage de la valeur mesurée. En cas d'avertissement il y a
alternance entre la valeur mesurée et le code de l'avertisse-
ment. En cas de défaut, la valeur mesurée est remplacée par
le code erreur.
Affichage de la valeur actuellement mesurée. Pour PV on
peut entrer un texte spécifique à l'utilisateur. En cas d'aver-
tissement on a l'affichage simultané du code et de 'WARN'.
Le défaut est affiché pour 'ALARM'.
Lors d'un accès lecture et écriture via le protocole HART
obtient le symbole de communication
Lors d'un verrouillage du paramétrage/de la configuration
via le software et le hardware on obtient le symbole "Confi-
guration verrouillée"
Mise en service
®
on
T09-TMT162ZZ-19-00-00-xx-001
