Montage
2
Montage
2.1
Montage auf einen Blick
Das Gerät kann bei Verwendung stabiler Sensoren direkt auf den Sensor montiert werden. Für
die abgesetzte Montage an Wand oder Rohr stehen zwei Montagehalter zur Verfügung (siehe
Abb. 3). Das beleuchtete Display ist in 4 verschiedenen Positionen montierbar:

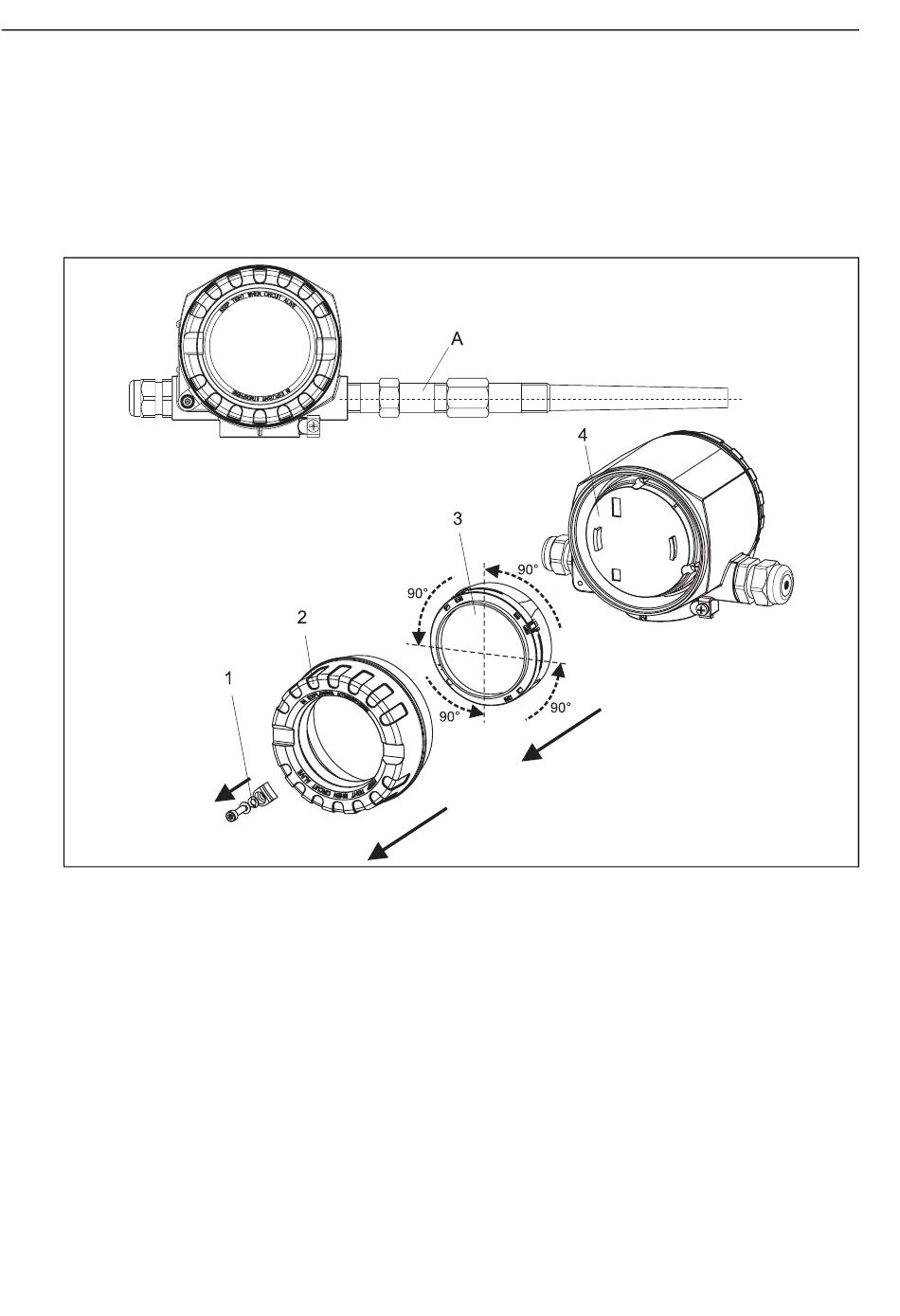

Abb. 1: Temperaturfeldtransmitter mit Sensor, 4 Display-Positionen, steckbar in 90°-Schritten
Pos. A: Sensor
1.
Entfernen Sie die Deckelkralle (1).
2.
Schrauben Sie den Gehäusedeckel zusammen mit dem O-Ring ab (2).
3.
Ziehen Sie das Display mit Halterung und Verdrehsicherung (3) vom Elektronikmodul (4)
ab. Versetzen Sie das Display mit Halterung jeweils in 90°-Schritten in die von Ihnen
gewünschte Position und bringen es wieder am Elektronikmodul am jeweiligen Steckplatz
an.
4.
Schrauben Sie anschließend den Gehäusedeckel zusammen mit dem O-Ring auf. Bringen
Sie abschließend die Deckelkralle wieder an.
6
TMT162 HART
T09-TMT162ZZ-11-00-00-xx-001
Endress+Hauser
