Montagebedingungen

2.2.1 Abmessungen
• Aluminium- oder Edelstahlgehäuse: 112 (4.41") x 110 (4.33") x 132.5 (5.22") mm (BxHxT)
• T17-Edelstahlgehäuse: 94 (3.7") x 114 (4.49") x 114 (4.49") mm (BxHxT)
2.2.2 Montageort
• Umgebungstemperatur mit Anzeige -40 bis +80 °C (-40 bis +176 °F)
• Klimaklasse C nach EN 60654-1
• Schutzart IP 67, NEMA 4x
T17 Gehäuse: IP 66/ IP 68 (1,83 m H
drahtung (→ Kap. 3.5)
2.3

Montage

2.3.1 Direkte Sensormontage
Ist der Sensor fest im Prozessanschluss integriert, kann das Gerät direkt am Sensor installiert
werden.

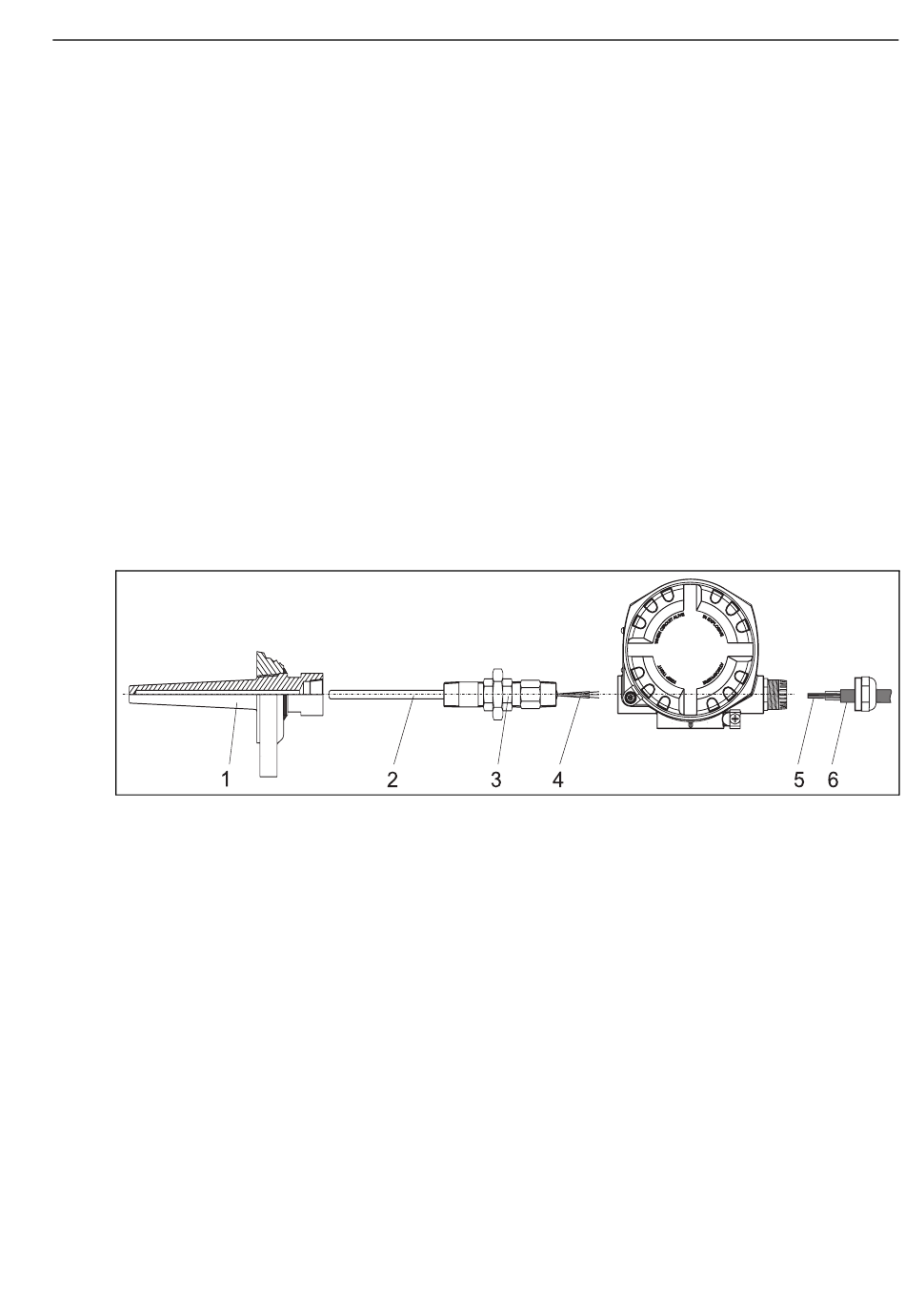

Abb. 2: Direkte Montage des Feldtransmitters am Sensor
Gehen Sie zur Montage folgendermaßen vor:
1. Schutzrohr montieren und festschrauben (1). Messeinsatz in das Schutzrohr schrauben
(2).
2. Benötigte Halsrohrnippel und Adapter (3) am Schutzrohr anbringen. Nippel- und Adapter-
gewinde mit Silikonband abdichten.
3. Sensorleitungen (4) durch Halsrohr, Adapter und Kabelverschraubung des Feldtransmit-
tergehäuses führen.
4. Schirmleitung (6) an der anderen Kabelverschraubung montieren.
5. Kommunikations- und Versorgungsleitungen (5) durch die Kabelverschraubung des Feld-
transmittergehäuses in den Anschlussraum führen.
6. Beide Kabelverschraubungen wie in Kap. 3.5 beschrieben dicht verschrauben. Beide
Kabelverschraubungen müssen den Anforderungen des Explosionsschutzes entsprechen.
